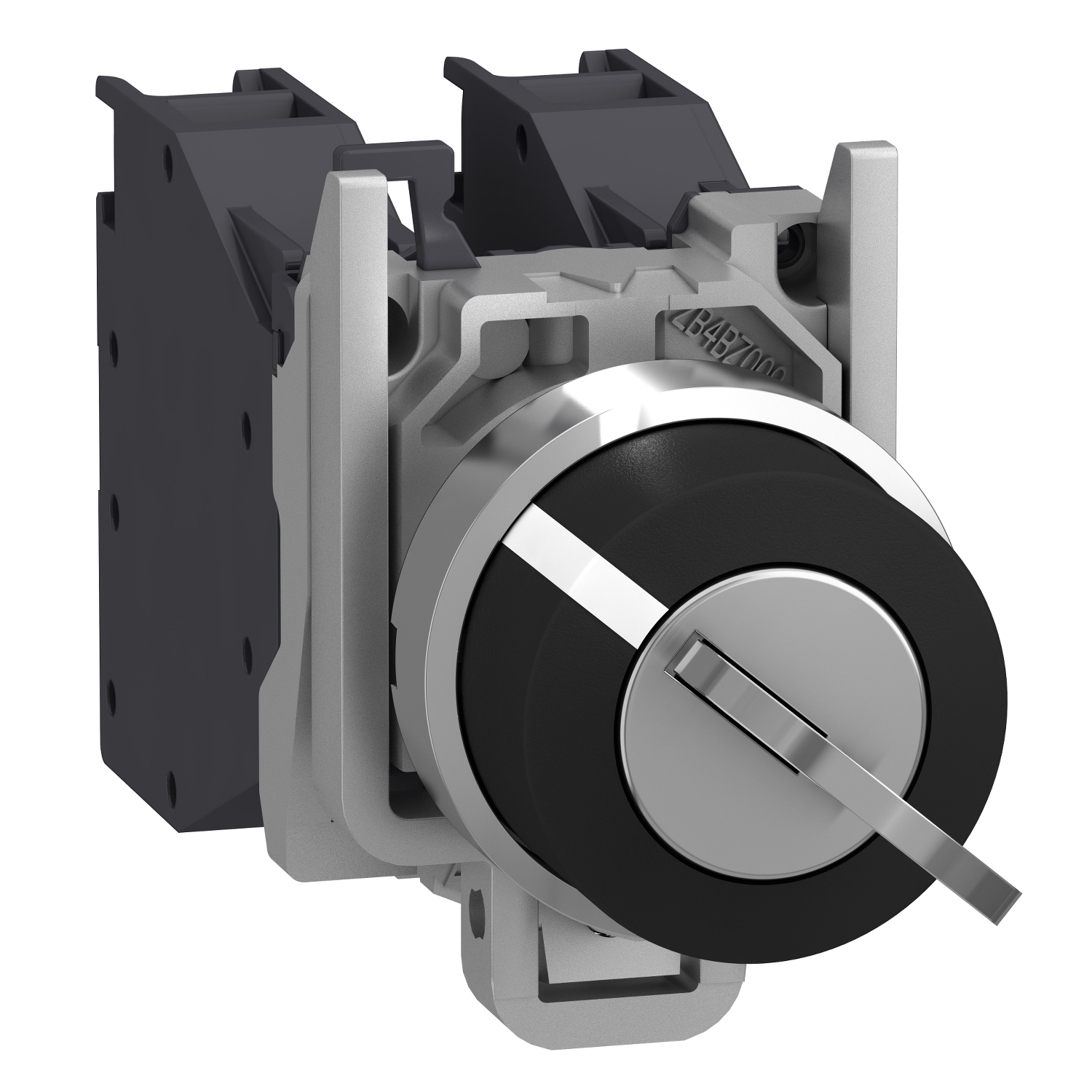

Complete selector switch, Harmony XB4, Explosive atmosphere, 455 Key swith 2 positions free at left/right
- Šifra proizvoda: XB4BG41GEX
- Kategorija: Sigurnosni prekidači
| Kratko ime uređaja | XB4 |
|---|---|
| Tip kontakata i sastav | 1 NO |
| Tip proizvoda ili komponente | kompletni izborni prekidač |
| Montaža uređaja | otvor za montažu – prečnik: 22.5 mm +/- 0.2 mm u skladu sa IEC 60947-1 |
| Materijal podnožja | hromirani metal |
| Materijal montažnog rama | zamak |
| Grupa proizvoda | Harmony XB4 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
- Opis proizvoda
Osnovne Informacije
| Broj ključa | 455 |
| Zona prašine | zona 21 – 22 |
| Prečnik za montiranje | 22 mm |
| Tip proizvoda ili komponente | kompletni izborni prekidač |
| Zona gasa | zone 1 – 2 |
| Tip kontakata i sastav | 1 NO |
| Materijal podnožja | hromirani metal |
| Profil glave uređaja | ključ taster |
| Grupa proizvoda | Harmony XB4 |
| Tip glave uređaja | bez povratka |
| Materijal montažnog rama | zamak |
| Prodaja po nedeljivim količinama | 1 |
| Kratko ime uređaja | XB4 |
Dopunske Informacije
| Upotreba kontakata | standardni kontakti |
| Dubina za ugradnju | 58 mm |
| Centar za fiksiranje | >= 30 x 40 mm (nosač panela) 1-6 mm |
| Pozitivno otvaranje | bez |
| [ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa IEC 60947-5-1 |
| Oblik glave signalne jedinice | okrugla |
| Masa proizvoda | 0.158 kg |
| Povezivanje – priključci | vijčani priključni blokovi, 2 x 1.5 mm² sa kablovskim završetkom u skladu sa IEC 60947-1 |
| Povezivanje – priključci | vijčani priključni blokovi, 1 x 2.5 mm² bez kablovskog završetka u skladu sa IEC 60947-1 |
| [ui] nazivni napon izolacije | 415 V |
| Informacija o poziciji glave | 2 pozicije 90° |
| Širina | 46.2 mm |
| Dubina | 110 mm |
| Visina | 30 mm |
| Označavanje | Ex tb IIIC Db |
| Označavanje | Ex db eb IIC Gb |
| Označavanje | II 2 GD |
| Pozicija vađenja ključa | u bilo kom položaju |
| [ie] nazivna radna struja | 1.9 A pri 380 V, AC, A600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 3 A pri 240 V, AC, A600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 6 A pri 120 V, AC, A600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.27 A pri 250 V, DC, Q300 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.55 A pri 125 V, DC, Q300 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 2.87 A pri 24 V, DC, Q300 u skladu sa IEC 60947-5-1 |
| Operacija kontakata | sporo isključenje |
| Mehanička trajnost | 5000000 ciklusa |
| Kompatibilnost | XB4 |
| Moment pritezanja | 0.8-1.2 N.m u skladu sa IEC 60947-1 |
| Montaža uređaja | otvor za montažu – prečnik: 22.5 mm +/- 0.2 mm u skladu sa IEC 60947-1 |
