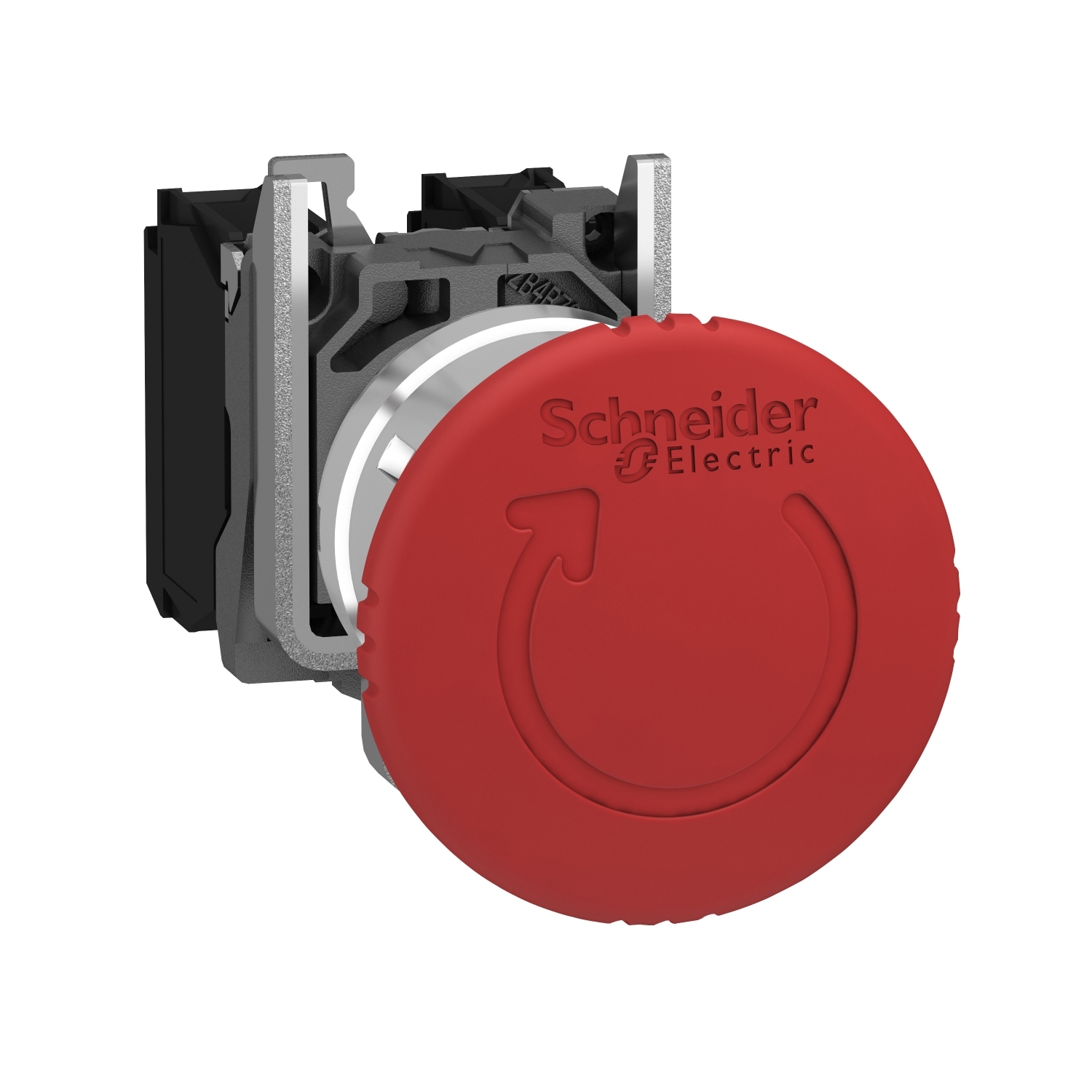

crveni taster nužnog isklj. Ø 22 pečur. glava Ø 40 otpuštanje zakretanjem-ATEX
- Šifra proizvoda: XB4BS8445EX
- Kategorija: Sigurnosni prekidači
| Kratko ime uređaja | XB4 |
|---|---|
| Tip kontakata i sastav | 1 NO + 1 NC |
| Tip proizvoda ili komponente | kompletni taster za nužno isključenje |
| Montaža uređaja | otvor za montažu – prečnik: 22.5 mm 22.3 +0.4/0 |
| Materijal podnožja | hromirani metal |
| Materijal montažnog rama | zamak |
| Grupa proizvoda | Harmony XB4 |
13.990,04 rsd
- Opis proizvoda
Osnovne Informacije
| Zona prašine | zona 21 – 22 |
| Prečnik za montiranje | 22 mm |
| Tip proizvoda ili komponente | kompletni taster za nužno isključenje |
| Tip kontakata i sastav | 1 NO + 1 NC |
| Materijal podnožja | hromirani metal |
| Profil glave uređaja | crvena pečurkasti taster Ø 40 mm |
| Reset | otpuštanje zakretanjem |
| Grupa proizvoda | Harmony XB4 |
| Tip glave uređaja | akcija okidanja i mehanička zadrška |
| Materijal montažnog rama | zamak |
| Tip glave | standardni |
| Prodaja po nedeljivim količinama | 1 |
| Kratko ime uređaja | XB4 |
Dopunske Informacije
| Upotreba kontakata | standardni |
| Zaštita od kratkog spoja | 10 A rastavni uložak tip gG u skladu sa IEC 60947-5-1 |
| Dubina za ugradnju | 43 mm |
| Centar za fiksiranje | >= 30 x 40 mm (nosač panela) |
| Pozitivno otvaranje | sa u skladu sa IEC 60947-5-1 dodatak K |
| [ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa IEC 60947-5-1 |
| Oblik glave signalne jedinice | okrugla |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-1 |
| Povezivanje – priključci | vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa IEC 60947-1 |
| Povezivanje – priključci | vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa IEC 60947-1 |
| [ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 |
| Izolacija | ne |
| Put u radu | 1.5 mm (NC menja električno stanje) |
| Put u radu | 4.3 mm (ukupni put) |
| Materijal kontakata | legura srebra (Ag/Ni) |
| Način fiksiranja | pričvršćivanje zavrtnjem: 0.8-1.2 N.m |
| Označavanje | Ex tb IIIC |
| prilagodljiv | 0 |
| [ie] nazivna radna struja | 3 A pri 240 V, AC-15, A600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 6 A pri 120 V, AC-15, A600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.1 A pri 600 V, DC-13, Q600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.27 A pri 250 V, DC-13, Q600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.55 A pri 125 V, DC-13, Q600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 1.2 A pri 600 V, AC-15, A600 u skladu sa IEC 60947-5-1 |
| Električna trajnost | 1000000 ciklusa AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1: dodatak C |
| Električna trajnost | 1000000 ciklusa AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1: dodatak C |
| Električna trajnost | 1000000 ciklusa AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1: dodatak C |
| Električna trajnost | 1000000 ciklusa DC-13, 0.2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1: dodatak C |
| Električna trajnost | 1000000 ciklusa DC-13, 0.5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1: dodatak C |
| Operacija kontakata | sporo isključenje |
| Mehanička trajnost | 300000 ciklusa |
| Kompatibilnost | XB4 |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-6) pri 5 V, 1 mA u čistoj sredini u skladu sa IEC 60947-5-4 |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-8) pri 17 V, 5 mA u čistoj sredini u skladu sa IEC 60947-5-4 |
| Moment pritezanja | 0.8-1.2 N.m u skladu sa IEC 60947-1 |
| Oblik glave zavrtnja | ukrštena kompatibilno sa Philips no 1 odvijač |
| Oblik glave zavrtnja | ukrštena kompatibilno sa pozidriv No 1 odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 4 mm odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
| Montaža uređaja | otvor za montažu – prečnik: 22.5 mm 22.3 +0.4/0 |
- Opis proizvoda
Osnovne Informacije
| Zona prašine | zona 21 – 22 |
| Prečnik za montiranje | 22 mm |
| Tip proizvoda ili komponente | kompletni taster za nužno isključenje |
| Tip kontakata i sastav | 1 NO + 1 NC |
| Materijal podnožja | hromirani metal |
| Profil glave uređaja | crvena pečurkasti taster Ø 40 mm |
| Reset | otpuštanje zakretanjem |
| Grupa proizvoda | Harmony XB4 |
| Tip glave uređaja | akcija okidanja i mehanička zadrška |
| Materijal montažnog rama | zamak |
| Tip glave | standardni |
| Prodaja po nedeljivim količinama | 1 |
| Kratko ime uređaja | XB4 |
Dopunske Informacije
| Upotreba kontakata | standardni |
| Zaštita od kratkog spoja | 10 A rastavni uložak tip gG u skladu sa IEC 60947-5-1 |
| Dubina za ugradnju | 43 mm |
| Centar za fiksiranje | >= 30 x 40 mm (nosač panela) |
| Pozitivno otvaranje | sa u skladu sa IEC 60947-5-1 dodatak K |
| [ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa IEC 60947-5-1 |
| Oblik glave signalne jedinice | okrugla |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-1 |
| Povezivanje – priključci | vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa IEC 60947-1 |
| Povezivanje – priključci | vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa IEC 60947-1 |
| [ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 |
| Izolacija | ne |
| Put u radu | 1.5 mm (NC menja električno stanje) |
| Put u radu | 4.3 mm (ukupni put) |
| Materijal kontakata | legura srebra (Ag/Ni) |
| Način fiksiranja | pričvršćivanje zavrtnjem: 0.8-1.2 N.m |
| Označavanje | Ex tb IIIC |
| prilagodljiv | 0 |
| [ie] nazivna radna struja | 3 A pri 240 V, AC-15, A600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 6 A pri 120 V, AC-15, A600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.1 A pri 600 V, DC-13, Q600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.27 A pri 250 V, DC-13, Q600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.55 A pri 125 V, DC-13, Q600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 1.2 A pri 600 V, AC-15, A600 u skladu sa IEC 60947-5-1 |
| Električna trajnost | 1000000 ciklusa AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1: dodatak C |
| Električna trajnost | 1000000 ciklusa AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1: dodatak C |
| Električna trajnost | 1000000 ciklusa AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1: dodatak C |
| Električna trajnost | 1000000 ciklusa DC-13, 0.2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1: dodatak C |
| Električna trajnost | 1000000 ciklusa DC-13, 0.5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1: dodatak C |
| Operacija kontakata | sporo isključenje |
| Mehanička trajnost | 300000 ciklusa |
| Kompatibilnost | XB4 |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-6) pri 5 V, 1 mA u čistoj sredini u skladu sa IEC 60947-5-4 |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-8) pri 17 V, 5 mA u čistoj sredini u skladu sa IEC 60947-5-4 |
| Moment pritezanja | 0.8-1.2 N.m u skladu sa IEC 60947-1 |
| Oblik glave zavrtnja | ukrštena kompatibilno sa Philips no 1 odvijač |
| Oblik glave zavrtnja | ukrštena kompatibilno sa pozidriv No 1 odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 4 mm odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
| Montaža uređaja | otvor za montažu – prečnik: 22.5 mm 22.3 +0.4/0 |
