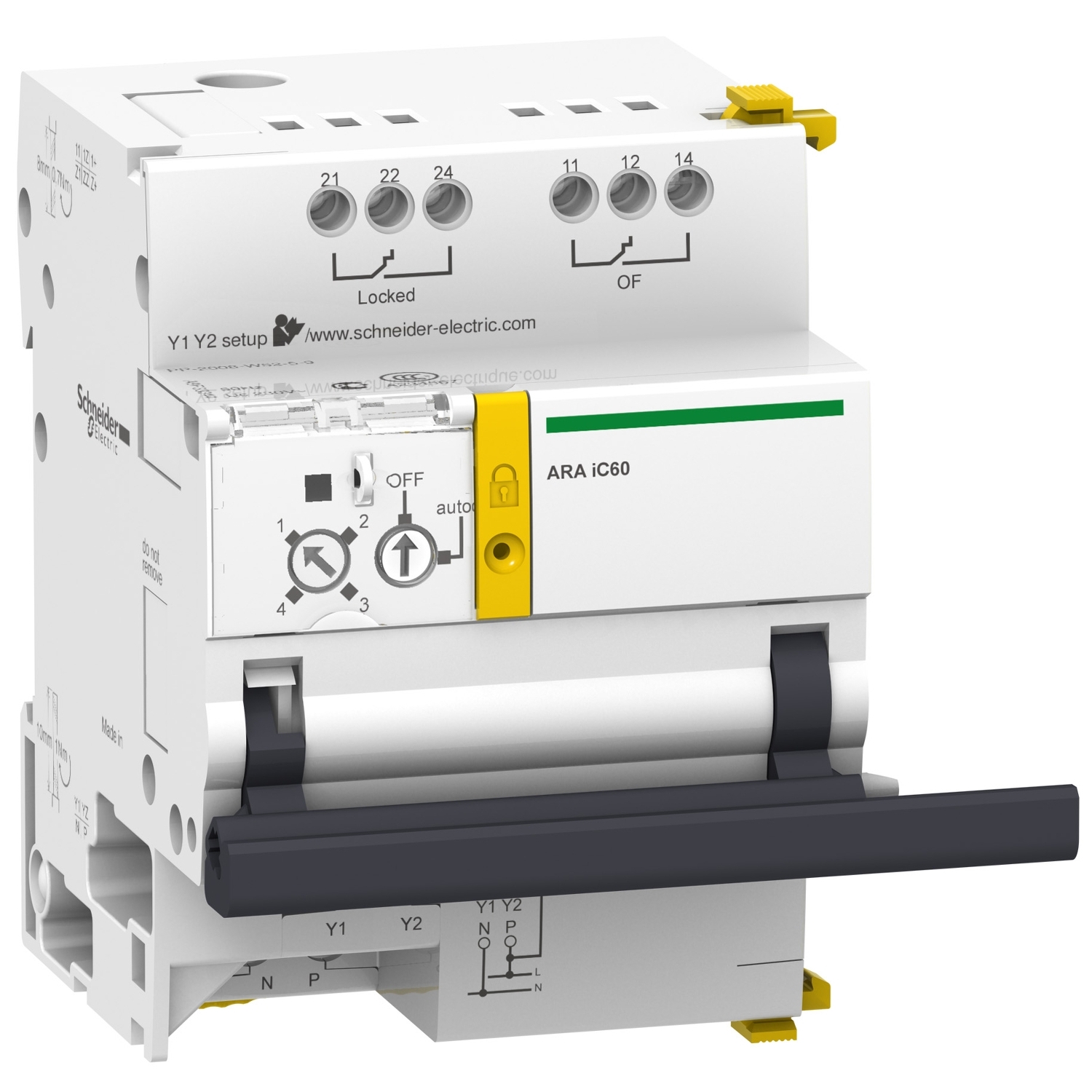

ARA relej za automatsko ponovno uključenje za iC60 1P-1PN-2P – 4 PCNZ
- Šifra proizvoda: A9C70132
- Kategorija: Acti 9 Minijaturni prekidači - MCBs
| Kratko ime uređaja | ARA iC60 |
|---|---|
| Tip proizvoda ili komponente | relej za automatsko ponovno uključenje |
| Grupa proizvoda | Acti 9 |
54.040,68 rsd
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | iC60 |
| Tip proizvoda ili komponente | relej za automatsko ponovno uključenje |
| Signal napona | 24 V 10 mA AC/DC |
| Signal napona | 230 V 1 A AC |
| Grupa proizvoda | Acti 9 |
| Sastav signalnih kontakata | 2 OF beznaponski kontakti |
| Kratko ime uređaja | ARA iC60 |
Dopunske Informacije
| Visina | 93 mm |
| Način upravljanja | zaustavljanje automatskog režima držanje 230 V AC 50/60 Hz |
| Način upravljanja | konačno ponovno zatvaranje impuls 230 V AC 50/60 Hz |
| Opis opcija zaključavanja | za zaključavanjem u OFF položaju |
| Nosači za montažu | DIN šina |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 iC60 |
| 9 mm redovi | 7 |
| Potrošnja | 2 W |
| Vrednost podešavanja | program 1: 1 pokušaj ponovnog uključenja, kratak ciklus <10 sekundi pre ponovnog zatvaranja /6 minuta vreme provere |
| Vrednost podešavanja | program 2: 3 pokušaja ponovnog uključenja, kratak ciklus <10 sekundi pre ponovnog zatvaranja /2 minuta vreme provere |
| Vrednost podešavanja | program 2: 3 pokušaja ponovnog uključenja, kratak ciklus <1 minuta pre ponovnog zatvaranja /6 minuta vreme provere |
| Vrednost podešavanja | program 2: 3 pokušaja ponovnog uključenja, kratak ciklus <3 minuta pre ponovnog zatvaranja /6 minuta vreme provere |
| Vrednost podešavanja | program 3: 5 pokušaja ponovnog uključenja, dugi fiksni ciklus <10 sekundi pre ponovnog zatvaranja /2 minuta vreme provere |
| Vrednost podešavanja | program 3: 5 pokušaja ponovnog uključenja, dugi fiksni ciklus <1 minuta pre ponovnog zatvaranja /6 minuta vreme provere |
| Vrednost podešavanja | program 3: 5 pokušaja ponovnog uključenja, dugi fiksni ciklus <3 minuta pre ponovnog zatvaranja /6 minuta vreme provere |
| Vrednost podešavanja | program 4: 5 pokušaja ponovnog uključenja, dugi produženi ciklus <10 sekundi pre ponovnog zatvaranja /2 minuta vreme provere |
| Vrednost podešavanja | program 4: 5 pokušaja ponovnog uključenja, dugi produženi ciklus <1 minuta pre ponovnog zatvaranja /6 minuta vreme provere |
| Vrednost podešavanja | program 4: 5 pokušaja ponovnog uključenja, dugi produženi ciklus <3 minuta pre ponovnog zatvaranja /8 minuta vreme provere |
| Vrednost podešavanja | program 4: 5 pokušaja ponovnog uključenja, dugi produženi ciklus <4 minuta pre ponovnog zatvaranja /10 minuta vreme provere |
| Vrednost podešavanja | program 4: 5 pokušaja ponovnog uključenja, dugi produženi ciklus <5 minuta pre ponovnog zatvaranja /12 minuta vreme provere |
| Razvodni blok češljaste sabirnice | NE |
| [ui] nazivni napon izolacije | 400 V |
| Vreme odziva | < 500 ms |
| Struja ulaza | 5 mA |
| Povezivanje – priključci | napajanja: tunelski priključci 1 kabl(ovi) 0.5-10 mm² kruti bez kablovskog završetka |
| Povezivanje – priključci | ulaz: tunelski priključci 1 kabl(ovi) 0.5-10 mm² kruti bez kablovskog završetka |
| Povezivanje – priključci | izlaz: tunelski priključci 2 kabl(ovi) 0.5-1.5 mm² kruti bez kablovskog završetka |
| Povezivanje – priključci | izlaz: tunelski priključci 1 kabl(ovi) 0.5-2.5 mm² kruti bez kablovskog završetka |
| Povezivanje – priključci | ulaz: tunelski priključci 1 kabl(ovi) 0.5-6 mm² fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | izlaz: tunelski priključci 2 kabl(ovi) 0.5-1.5 mm² fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | izlaz: tunelski priključci 1 kabl(ovi) 0.5-2.5 mm² fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | napajanja: tunelski priključci 1 kabl(ovi) 0.5-4 mm² fleksibilni sa |
| Povezivanje – priključci | ulaz: tunelski priključci 1 kabl(ovi) 0.5-4 mm² fleksibilni sa |
| Povezivanje – priključci | izlaz: tunelski priključci 2 kabl(ovi) 0.5-1.5 mm² fleksibilni sa |
| Povezivanje – priključci | izlaz: tunelski priključci 1 kabl(ovi) 0.5-1.5 mm² fleksibilni sa |
| Povezivanje – priključci | napajanja: tunelski priključci 2 kabl(ovi) 0.5-2.5 mm² kruti bez kablovskog završetka |
| Povezivanje – priključci | ulaz: tunelski priključci 2 kabl(ovi) 0.5-2.5 mm² kruti bez kablovskog završetka |
| Povezivanje – priključci | napajanja: tunelski priključci 2 kabl(ovi) 0.5-2.5 mm² fleksibilni sa |
| Povezivanje – priključci | ulaz: tunelski priključci 2 kabl(ovi) 0.5-2.5 mm² fleksibilni sa |
| Povezivanje – priključci | ulaz: tunelski priključci 2 kabl(ovi) 0.5-1.5 mm² fleksibilni bez kablovskog završetka |
| Masa proizvoda | 440 g |
| Dužina ogoljenog dela žice | napajanja: 10 mm for donji connection |
| Dužina ogoljenog dela žice | ulaz: 10 mm for donji connection |
| Dužina ogoljenog dela žice | izlaz: 8 mm for gornji connection |
| Lokalna signalizacija | trepćuća narandžasta LED: nije u funkciji |
| Lokalna signalizacija | trepćuća zelena LED: normalan rad |
| Lokalna signalizacija | trepćuća crvena LED: ciklus ponovnog zatvaranja u toku |
| Lokalna signalizacija | konstantno crvena LED: zaključan relej za automatsko ponovno uključenje |
| Način montiranja | sistemom na klik |
| Kompatibilnost proizvoda | 2P iC60 |
| Kompatibilnost proizvoda | 1P + N iC60 |
| Kompatibilnost proizvoda | 1P iC60 |
| Električna trajnost | 5000 ciklusa |
| Kompatibilnost | ARA iC60 |
| [us] nazivni napon | 230 V AC 50/60 Hz |
| Trajanje impulsa | >= 200 ms upravljačko kolo |
| [uimp] nazivni podnosivi impulsni napon | 6 kV |
| Boja | bela |
| Širina | 63 mm |
| Segment tržišta | male komercijalne zgrade |
| Segment tržišta | stambene zgrade |
| Priprema za zaključavanje | može se zaključati |
| Dubina | 75.5 mm |
| Moment pritezanja | napajanja: 1-1 N.m |
| Moment pritezanja | ulaz: 1-1 N.m |
| Moment pritezanja | izlaz: 0.7-0.7 N.m |
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | iC60 |
| Tip proizvoda ili komponente | relej za automatsko ponovno uključenje |
| Signal napona | 24 V 10 mA AC/DC |
| Signal napona | 230 V 1 A AC |
| Grupa proizvoda | Acti 9 |
| Sastav signalnih kontakata | 2 OF beznaponski kontakti |
| Kratko ime uređaja | ARA iC60 |
Dopunske Informacije
| Visina | 93 mm |
| Način upravljanja | zaustavljanje automatskog režima držanje 230 V AC 50/60 Hz |
| Način upravljanja | konačno ponovno zatvaranje impuls 230 V AC 50/60 Hz |
| Opis opcija zaključavanja | za zaključavanjem u OFF položaju |
| Nosači za montažu | DIN šina |
| Kompatibilnost grupe proizvoda | Acti 9 Acti 9 iC60 |
| 9 mm redovi | 7 |
| Potrošnja | 2 W |
| Vrednost podešavanja | program 1: 1 pokušaj ponovnog uključenja, kratak ciklus <10 sekundi pre ponovnog zatvaranja /6 minuta vreme provere |
| Vrednost podešavanja | program 2: 3 pokušaja ponovnog uključenja, kratak ciklus <10 sekundi pre ponovnog zatvaranja /2 minuta vreme provere |
| Vrednost podešavanja | program 2: 3 pokušaja ponovnog uključenja, kratak ciklus <1 minuta pre ponovnog zatvaranja /6 minuta vreme provere |
| Vrednost podešavanja | program 2: 3 pokušaja ponovnog uključenja, kratak ciklus <3 minuta pre ponovnog zatvaranja /6 minuta vreme provere |
| Vrednost podešavanja | program 3: 5 pokušaja ponovnog uključenja, dugi fiksni ciklus <10 sekundi pre ponovnog zatvaranja /2 minuta vreme provere |
| Vrednost podešavanja | program 3: 5 pokušaja ponovnog uključenja, dugi fiksni ciklus <1 minuta pre ponovnog zatvaranja /6 minuta vreme provere |
| Vrednost podešavanja | program 3: 5 pokušaja ponovnog uključenja, dugi fiksni ciklus <3 minuta pre ponovnog zatvaranja /6 minuta vreme provere |
| Vrednost podešavanja | program 4: 5 pokušaja ponovnog uključenja, dugi produženi ciklus <10 sekundi pre ponovnog zatvaranja /2 minuta vreme provere |
| Vrednost podešavanja | program 4: 5 pokušaja ponovnog uključenja, dugi produženi ciklus <1 minuta pre ponovnog zatvaranja /6 minuta vreme provere |
| Vrednost podešavanja | program 4: 5 pokušaja ponovnog uključenja, dugi produženi ciklus <3 minuta pre ponovnog zatvaranja /8 minuta vreme provere |
| Vrednost podešavanja | program 4: 5 pokušaja ponovnog uključenja, dugi produženi ciklus <4 minuta pre ponovnog zatvaranja /10 minuta vreme provere |
| Vrednost podešavanja | program 4: 5 pokušaja ponovnog uključenja, dugi produženi ciklus <5 minuta pre ponovnog zatvaranja /12 minuta vreme provere |
| Razvodni blok češljaste sabirnice | NE |
| [ui] nazivni napon izolacije | 400 V |
| Vreme odziva | < 500 ms |
| Struja ulaza | 5 mA |
| Povezivanje – priključci | napajanja: tunelski priključci 1 kabl(ovi) 0.5-10 mm² kruti bez kablovskog završetka |
| Povezivanje – priključci | ulaz: tunelski priključci 1 kabl(ovi) 0.5-10 mm² kruti bez kablovskog završetka |
| Povezivanje – priključci | izlaz: tunelski priključci 2 kabl(ovi) 0.5-1.5 mm² kruti bez kablovskog završetka |
| Povezivanje – priključci | izlaz: tunelski priključci 1 kabl(ovi) 0.5-2.5 mm² kruti bez kablovskog završetka |
| Povezivanje – priključci | ulaz: tunelski priključci 1 kabl(ovi) 0.5-6 mm² fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | izlaz: tunelski priključci 2 kabl(ovi) 0.5-1.5 mm² fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | izlaz: tunelski priključci 1 kabl(ovi) 0.5-2.5 mm² fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | napajanja: tunelski priključci 1 kabl(ovi) 0.5-4 mm² fleksibilni sa |
| Povezivanje – priključci | ulaz: tunelski priključci 1 kabl(ovi) 0.5-4 mm² fleksibilni sa |
| Povezivanje – priključci | izlaz: tunelski priključci 2 kabl(ovi) 0.5-1.5 mm² fleksibilni sa |
| Povezivanje – priključci | izlaz: tunelski priključci 1 kabl(ovi) 0.5-1.5 mm² fleksibilni sa |
| Povezivanje – priključci | napajanja: tunelski priključci 2 kabl(ovi) 0.5-2.5 mm² kruti bez kablovskog završetka |
| Povezivanje – priključci | ulaz: tunelski priključci 2 kabl(ovi) 0.5-2.5 mm² kruti bez kablovskog završetka |
| Povezivanje – priključci | napajanja: tunelski priključci 2 kabl(ovi) 0.5-2.5 mm² fleksibilni sa |
| Povezivanje – priključci | ulaz: tunelski priključci 2 kabl(ovi) 0.5-2.5 mm² fleksibilni sa |
| Povezivanje – priključci | ulaz: tunelski priključci 2 kabl(ovi) 0.5-1.5 mm² fleksibilni bez kablovskog završetka |
| Masa proizvoda | 440 g |
| Dužina ogoljenog dela žice | napajanja: 10 mm for donji connection |
| Dužina ogoljenog dela žice | ulaz: 10 mm for donji connection |
| Dužina ogoljenog dela žice | izlaz: 8 mm for gornji connection |
| Lokalna signalizacija | trepćuća narandžasta LED: nije u funkciji |
| Lokalna signalizacija | trepćuća zelena LED: normalan rad |
| Lokalna signalizacija | trepćuća crvena LED: ciklus ponovnog zatvaranja u toku |
| Lokalna signalizacija | konstantno crvena LED: zaključan relej za automatsko ponovno uključenje |
| Način montiranja | sistemom na klik |
| Kompatibilnost proizvoda | 2P iC60 |
| Kompatibilnost proizvoda | 1P + N iC60 |
| Kompatibilnost proizvoda | 1P iC60 |
| Električna trajnost | 5000 ciklusa |
| Kompatibilnost | ARA iC60 |
| [us] nazivni napon | 230 V AC 50/60 Hz |
| Trajanje impulsa | >= 200 ms upravljačko kolo |
| [uimp] nazivni podnosivi impulsni napon | 6 kV |
| Boja | bela |
| Širina | 63 mm |
| Segment tržišta | male komercijalne zgrade |
| Segment tržišta | stambene zgrade |
| Priprema za zaključavanje | može se zaključati |
| Dubina | 75.5 mm |
| Moment pritezanja | napajanja: 1-1 N.m |
| Moment pritezanja | ulaz: 1-1 N.m |
| Moment pritezanja | izlaz: 0.7-0.7 N.m |
Povezani proizvodi

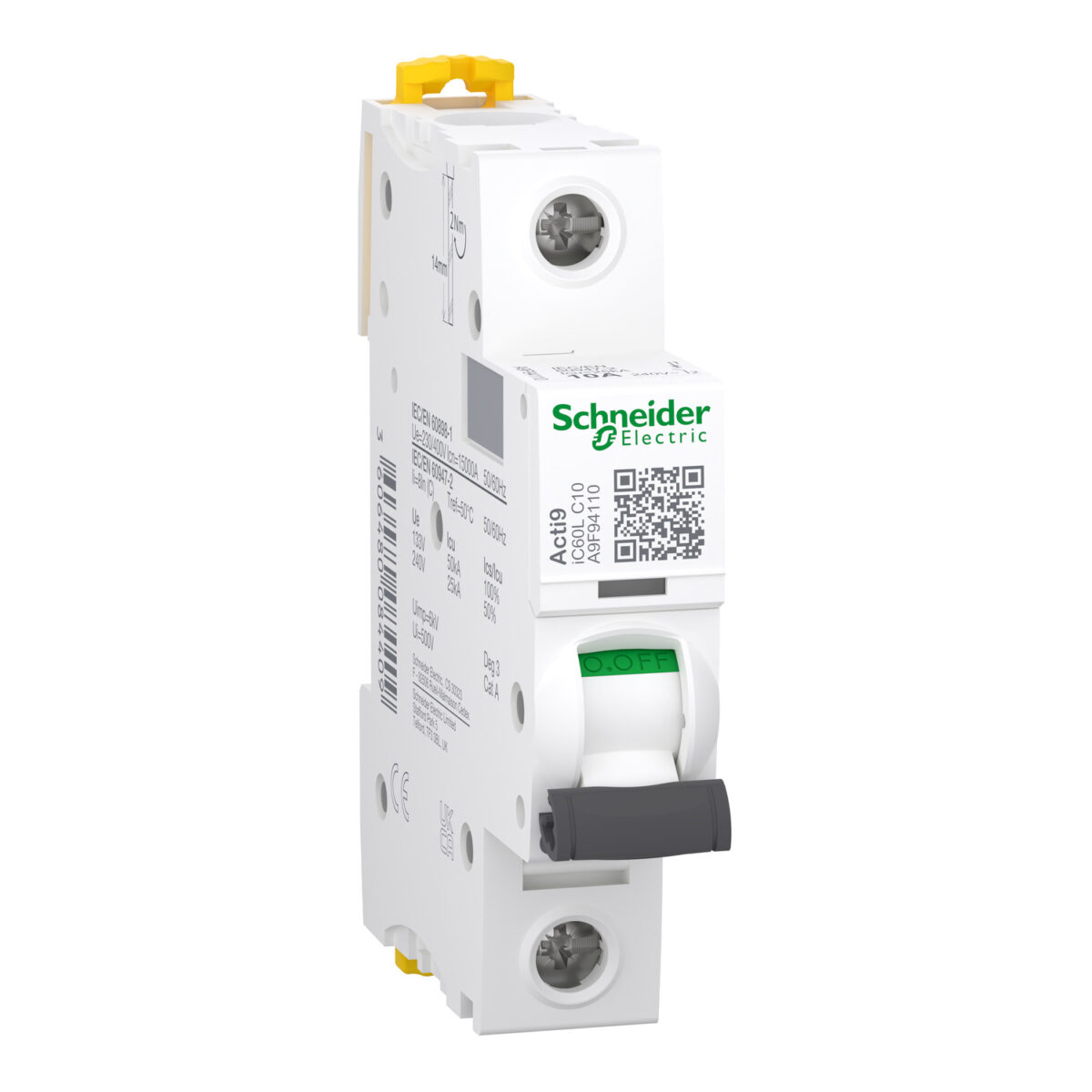

iC60L – automatski prekidač – 1P – 10A – C kriva
