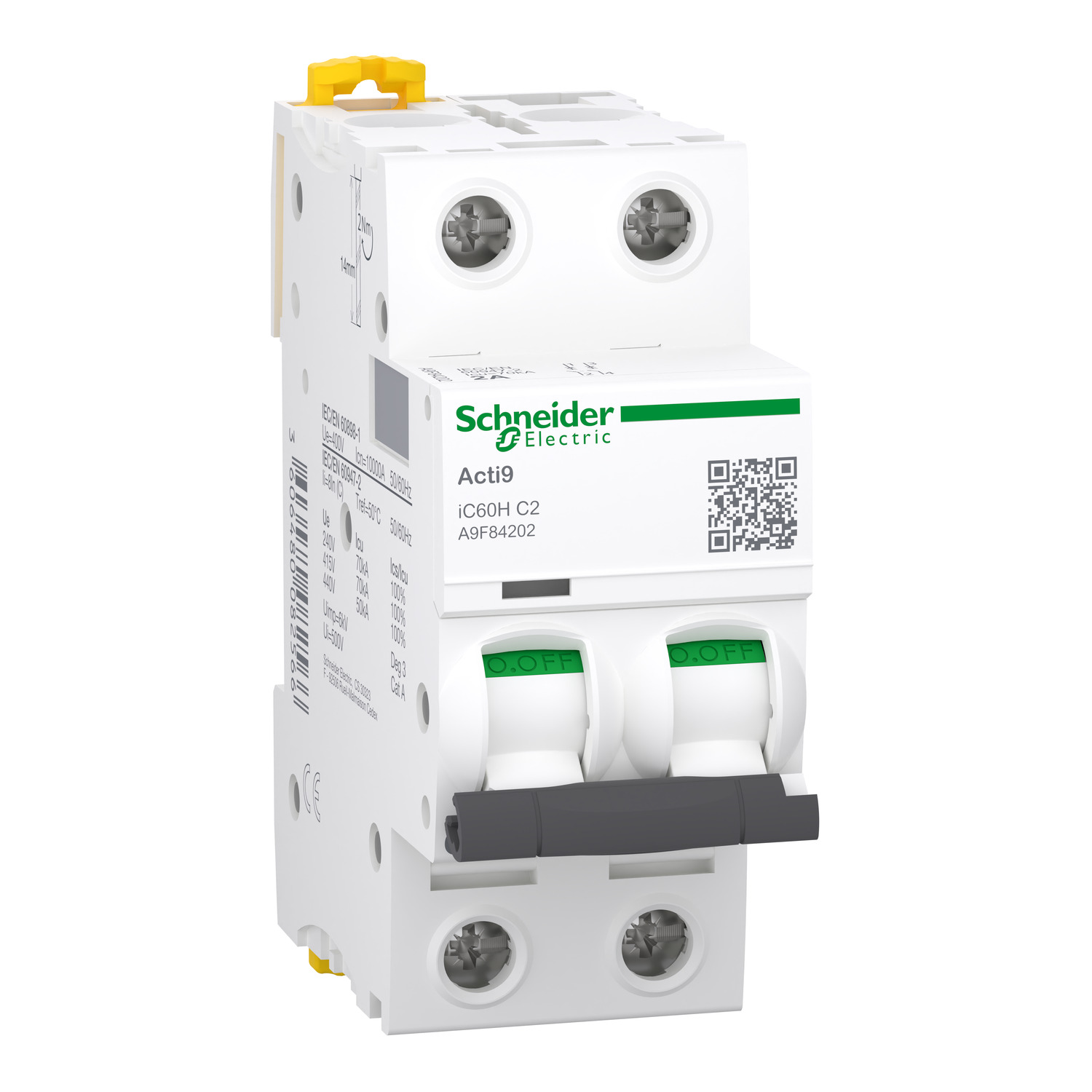

iC60H – automatski prekidač – 2P – 2A – C kriva
- Šifra proizvoda: A9F84202
- Kategorija: Acti 9 Minijaturni prekidači - MCBs
| Broj polova | 2P |
|---|---|
| Kratko ime uređaja | iC60H |
| Tip proizvoda ili komponente | minijaturni prekidač |
| Prekidna moć | 70 kA Icu pri 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Tehnologija zaštitne jed | termomagnetna |
| Ime proizvoda | Acti 9 iC60 |
| Kod krive | C |
| Grupa proizvoda | Acti 9 |
| [in] nazivna struja | 2 A |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
4.178,30 rsd
- Opis proizvoda
Osnovne Informacije
| [in] nazivna struja | 2 A |
| Standardi | IEC 60947-2 |
| Standardi | IEC 60898-1 |
| Standardi | EN 60947-2 |
| Standardi | EN 60898-1 |
| Kod prekidne moći | H |
| Tip proizvoda ili komponente | minijaturni prekidač |
| Ime proizvoda | Acti 9 iC60 |
| Kategorija upotrebe | kategorija A u skladu sa EN 60947-2 |
| Kategorija upotrebe | kategorija A u skladu sa IEC 60947-2 |
| Broj polova | 2P |
| Grupa proizvoda | iC60 |
| Kod krive | C |
| Grupa proizvoda | Acti 9 |
| Prekidna moć | 10000 A Icn pri 400 V AC 50/60 Hz u skladu sa EN/IEC 60898-1 |
| Prekidna moć | 15 kA Icu pri <= 125 V DC u skladu sa EN/IEC 60947-2 |
| Prekidna moć | 70 kA Icu pri 12…60 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Prekidna moć | 70 kA Icu pri 220…240 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Prekidna moć | 70 kA Icu pri 100…133 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Prekidna moć | 70 kA Icu pri 380…415 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Prekidna moć | 70 kA Icu pri 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Kratko ime uređaja | iC60H |
| Tip mreže | AC |
| Tip mreže | DC |
| Oznake kvaliteta | NF |
| Tehnologija zaštitne jedinice | termomagnetna |
| Broj zaštićenih polova | 2 |
| Pogodno za izolaciju | da u skladu sa EN 60898-1 |
| Pogodno za izolaciju | da u skladu sa EN 60947-2 |
| Pogodno za izolaciju | da u skladu sa IEC 60898-1 |
| Pogodno za izolaciju | da u skladu sa IEC 60947-2 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Mrežna frekvencija | 50/60 Hz |
| Total power losses | 3.8 W |
| Indikator pozicije kontakta | da |
| Nosači za montažu | DIN šina |
| Klasa limitacije | 3 u skladu sa EN 60898-1 |
| Klasa limitacije | 3 u skladu sa IEC 60898-1 |
| Lokalna signalizacija | indikator okidanja |
| Širina | 36 mm |
| Dubina | 78.5 mm |
| [ue] nazivni napon | 220…240 V AC 50/60 Hz |
| [ue] nazivni napon | 400 V AC 50/60 Hz |
| [ue] nazivni napon | 380…415 V AC 50/60 Hz |
| [ue] nazivni napon | 440 V AC 50/60 Hz |
| [ue] nazivni napon | 12…133 V AC 50/60 Hz |
| [ue] nazivni napon | 72…125 V DC |
| Dužina ogoljenog dela žice | 14 mm for gornji ili donji connection |
| Tip upravljanja | ručica |
| Način montiranja | fiksno |
| Power losses per pole | 1.9 W |
| Mehanička trajnost | 20000 ciklusa |
| Povezivanje | 18 mm između faza |
| Boja | bela |
| Moment pritezanja | 2-2 N.m gornji ili donji |
| 9 mm redovi | 4 |
| Ograničenje prekostrujne zaštite | 8 x In +/- 20 % |
| Masa proizvoda | 0.25 kg |
| [ui] nazivni napon izolacije | 500 V AC 50/60 Hz u skladu sa EN 60947-2 |
| [ui] nazivni napon izolacije | 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Segment tržišta | male komercijalne zgrade |
| [ics] servisna prekidna moć | 70 kA 100 % u skladu sa EN 60947-2 – 220…240 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 70 kA 100 % u skladu sa IEC 60947-2 – 220…240 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 70 kA 100 % u skladu sa EN 60947-2 – 380…415 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 70 kA 100 % u skladu sa IEC 60947-2 – 380…415 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 7500 A 75 % u skladu sa EN 60898-1 – 400 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 7500 A 75 % u skladu sa IEC 60898-1 – 400 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 70 kA 100 % u skladu sa IEC 60947-2 – 12…133 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 70 kA 100 % u skladu sa EN 60947-2 – 12…133 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 50 kA 100 % u skladu sa EN 60947-2 – 440 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 50 kA 100 % u skladu sa IEC 60947-2 – 440 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 15 kA 100 % u skladu sa IEC 60947-2 – 72…125 V DC |
| [ics] servisna prekidna moć | 15 kA 100 % u skladu sa EN 60947-2 – 72…125 V DC |
| Visina | 85 mm |
| Diferencijalna zaštita | poseban blok |
| Razvodni blok češljaste sabirnice | gornji ili donji: DA |
| Povezivanje – priključci | pojedinačni priključni blok (gornji ili donji) 1-25 mm² kruti |
| Povezivanje – priključci | pojedinačni priključni blok (gornji ili donji) 1-16 mm² fleksibilni |
| Električna trajnost | 10000 ciklusa |
| Kompatibilnost | iC60 |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa EN 60947-2 |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-2 |
