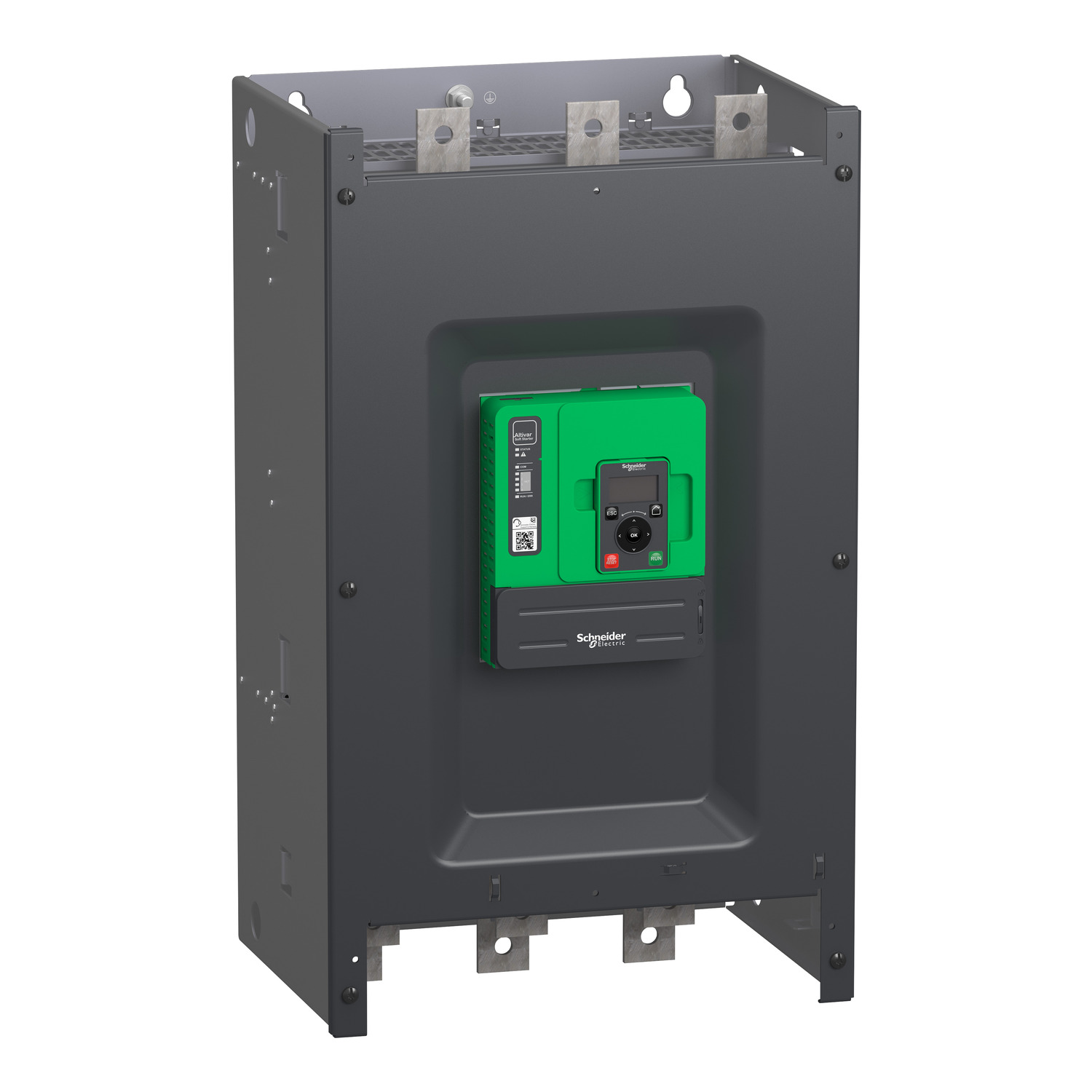

Altivar Soft Starter ATS480, 660 A, 208…690V AC, napajanje upravljanja 110…230V AC
- Šifra proizvoda: ATS480C66Y
- Kategorija: Soft starteri
| Ip stepen zaštite | IP00 |
|---|---|
| Kratko ime uređaja | ATS480 |
| Namena proizvoda | asinhroni motori |
| Opciona kartica | komunikacioni modul za CANopen open style |
| Snaga motora kw | 400.0 kW pri 400 V redno sa namotajima motora povezanog u trougao zahtevne aplikacije |
| Tip proizvoda ili komponente | soft starter |
| Specifične primene proiz | process and infrastructures |
| Broj faza mreže | trofazne |
| Grupa proizvoda | Altivar Soft Starter ATS480 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
1.705.516,50 rsd
- Opis proizvoda
Osnovne Informacije
| Namena proizvoda | asinhroni motori |
| Tip proizvoda ili komponente | soft starter |
| Broj faza mreže | trofazne |
| Kategorija upotrebe | AC-3A |
| Kategorija upotrebe | AC-53A |
| [ie] nazivna radna struja | normal duty: 660.0 A 40 °C) |
| Specifične primene proizvoda | process and infrastructures |
| Snaga motora hp | 200.0 hp pri 208 V normalan rad |
| Snaga motora hp | 250.0 hp pri 230 V normalan rad |
| Snaga motora hp | 200.0 hp pri 230 V zahtevne aplikacije |
| Snaga motora hp | 500.0 hp pri 460 V normalan rad |
| Snaga motora hp | 400.0 hp pri 460 V zahtevne aplikacije |
| Snaga motora hp | 600.0 hp pri 575 V normalan rad |
| Snaga motora hp | 500.0 hp pri 575 V zahtevne aplikacije |
| Frekvencija napajanja | 50…60 Hz – 20…20 % |
| Opciona kartica | komunikacioni modul za Profibus DP V1 |
| Opciona kartica | komunikacioni modul za Modbus TCP/EtherNet/IP |
| Opciona kartica | komunikacioni modul za CANopen daisy chain |
| Opciona kartica | komunikacioni modul za CANopen Sub-D |
| Opciona kartica | komunikacioni modul za CANopen open style |
| Grupa proizvoda | Altivar Soft Starter ATS480 |
| Maksimalna trajna struja | 590.0 A at 40 °C za heavy duty |
| Snaga motora kw | 160.0 kW pri 230 V direktno povezivanje sa motorom zahtevne aplikacije |
| Snaga motora kw | 355.0 kW pri 400 V direktno povezivanje sa motorom normalan rad |
| Snaga motora kw | 315.0 kW pri 400 V direktno povezivanje sa motorom zahtevne aplikacije |
| Snaga motora kw | 400.0 kW pri 440 V direktno povezivanje sa motorom normalan rad |
| Snaga motora kw | 355.0 kW pri 440 V direktno povezivanje sa motorom zahtevne aplikacije |
| Snaga motora kw | 400.0 kW pri 500 V direktno povezivanje sa motorom zahtevne aplikacije |
| Snaga motora kw | 400.0 kW pri 525 V direktno povezivanje sa motorom zahtevne aplikacije |
| Snaga motora kw | 630.0 kW pri 660 V direktno povezivanje sa motorom normalan rad |
| Snaga motora kw | 560.0 kW pri 660 V direktno povezivanje sa motorom zahtevne aplikacije |
| Snaga motora kw | 630.0 kW pri 690 V direktno povezivanje sa motorom normalan rad |
| Snaga motora kw | 560.0 kW pri 690 V direktno povezivanje sa motorom zahtevne aplikacije |
| Snaga motora kw | 315.0 kW pri 230 V redno sa namotajima motora povezanog u trougao normalan rad |
| Snaga motora kw | 500.0 kW pri 400 V redno sa namotajima motora povezanog u trougao normalan rad |
| Snaga motora kw | 400.0 kW pri 400 V redno sa namotajima motora povezanog u trougao zahtevne aplikacije |
| [us] nazivni napon napajanja | 208…690 V – 15…10 % |
| Torque control | tačno |
| Kratko ime uređaja | ATS480 |
| Ip stepen zaštite | IP00 |
Dopunske Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | cULus |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | UKCA |
| Sertifikacija proizvoda | RCM |
| Sertifikacija proizvoda | EAC |
| Sertifikacija proizvoda | DNV |
| Sertifikacija proizvoda | ABS |
| Sertifikacija proizvoda | BV |
| Sertifikacija proizvoda | CCS |
| Povezivanje uređaja | direktno povezivanje sa motorom |
| Povezivanje uređaja | redno sa namotajima motora povezanog u trougao |
| Mrežna frekvencija | 50/60 Hz |
| Napon upravljačkog kola | 24 V DC |
| Standardi | IEC 60947-4-2 |
| Standardi | UL 60947-4-2 |
| Standardi | IEC 60664-1 |
| Tip analognog izlaza | strujni izlaz AQ1: 0…20 mA or 0…10 V, impedansa <500 Ω |
| napon upravljačkog kola | 110…230 V AC 50/60 Hz – 15…10 % |
| Maksimalna struja preklapanja | relejni izlazi 2 A pri 250 V AC |
| Maksimalna struja preklapanja | relejni izlazi 2 A pri 30 V DC |
| Maksimalna struja preklapanja | relejni izlazi |
| ekran dostupan | tačno |
| Masa proizvoda | 51.4 kg |
| sa sigurnosnom funkcijom Safe Direction (SDI) | netačno |
| Tip izlaznog releja | relejni izlazi R1A 1 NO |
| Tip izlaznog releja | relejni izlazi R1B 1 NO |
| Tip izlaznog releja | relejni izlazi RIC NO/NC podesivo |
| Broj analognih ulaza | 1 |
| Komunikaciona veza | serijska veza |
| Broj digitalnih izlaza | 2 |
| Protokol komunikacionog porta | Modbus serijska veza |
| sa sigurnosnom funkcijom Safe Position (SP) | netačno |
| sa sigurnosnom funkcijom Safely Limited Position (SLP) | netačno |
| Način pristupa | slave Modbus serijska veza |
| integrated motor overload protection | tačno |
| sa sigurnosnom funkcijom Safe Operating Stop (SOS | netačno |
| Broj digitalnog ulaza | 4 |
| Suitable for mounting onto standard rails | netačno |
| Klasa tačnosti | class 10E |
| gubitak snage po uređaju u zavisnosti od struje | 1938.0 W |
| Broj adresa | 0-227 za Modbus serijska veza |
| Prividna snaga | 0.125 kVA |
| sa sigurnosnom funkcijom Safe Stop 2 (SS2 | netačno |
| sa sigurnosnom funkcijom Safe Stop 1 (SS1) | netačno |
| Širina | 400.0 mm |
| Brzina prenosa | 1200…256000 bit/s |
| Dubina | 314.0 mm |
| Logika digitalnog ulaza | programmable digital input u stanju 0: < 5 V |
| Tip analognog ulaza | AI1/PTC PTC/Pt 100 temperature probe |
| Tip analognog ulaza | PTC2 PTC/Pt 100 temperature probe |
| Tip analognog ulaza | PTC3 PTC/Pt 100 temperature probe |
| Tip digitalnih izlaza | (DQ1) programmable digital output <= 30 V |
| Tip digitalnih izlaza | (DQ2) programmable digital output <= 30 V |
| sistem kontrole pristupa | open collector nivo 1 PLC u skladu sa IEC 65A-68 |
| sa sigurnosnom funkcijom Safe brake management (SBC/SBT) | netačno |
| Visina | 670.0 mm |
| Poruka za prenos | RTU |
| sa sigurnosnom funkcijom Safe Speed Monitor (SSM) | netačno |
| Broj releja | 3 |
| sa sigurnosnom funkcijom Safe torque off (STO) | netačno |
| Količina vazduha za hlađenje | 600.0 m3/h |
| Format podataka | 8 bitova, konfigurabilno neparno, parno ili bez parnosti |
| Označavanje | CE |
| Označavanje | CCC |
| Označavanje | UKCA |
| Označavanje | EAC |
| Označavanje | RCM |
| Označavanje | cULus |
| Drift izlazne struje | 150-700 % |
| Kompatibilnost ulaza | STOP: digitalni ulaz nivo 1 PLC u skladu sa IEC 61131-2 |
| Kompatibilnost ulaza | RUN: digitalni ulaz nivo 1 PLC u skladu sa IEC 61131-2 |
| Kompatibilnost ulaza | DI3: digitalni ulaz nivo 1 PLC u skladu sa IEC 61131-2 |
| Kompatibilnost ulaza | DI4: digitalni ulaz nivo 1 PLC u skladu sa IEC 61131-2 |
| Tip priključka | 1 RJ45 |
| Dostupna funkcija | external bypass control |
| Dostupna funkcija | pre-heating |
| Dostupna funkcija | smoke extraction |
| Dostupna funkcija | multi-motor cascade |
| Dostupna funkcija | second motor set |
| Dostupna funkcija | user management |
| Dostupna funkcija | ports and services hardening |
| Dostupna funkcija | security event logging |
| Dostupna funkcija | cybersecure firmware update |
| Dostupna funkcija | single direction |
| Nivo buke | 55.0 dB |
| Tip digitalnih ulaza | (STOP) digitalni ulazi, 3500 Ω |
| Tip digitalnih ulaza | (RUN) digitalni ulazi, 3500 Ω |
| Tip digitalnih ulaza | (DI3) programmable as logic input, 3500 Ω |
| Tip digitalnih ulaza | (DI4) programmable as logic input, 3500 Ω |
| Broj analognih izlaza | 1 |
| Minimalna struja preklapanja | 100 mA pri 12 V DC za relejni izlazi |
| Fizički interfejs | 2-žični RS 485 |
| [In] Rated current pwr loss specifctn | 660.0 A |
| sa sigurnosnom funkcijom Safe programmable logic | netačno |
| Radni položaj | vertikalno +/- 10 stepeni |
| gubitak snage po uređaju nezavisno od struje | 25.0 W |
| Tip polarizacije | bez impedanse za Modbus serijska veza |
| Tip zaštite | gubitak faze: napajanje |
| Tip zaštite | integrisana termička zaštita: motor |
| Tip zaštite | termička zaštita: pokretač |
| Tip zaštite | current overload: motor |
| Tip zaštite | underload: motor |
| Tip zaštite | prekoračenje vremena pokretanja, zaključani rotor: motor |
| Tip zaštite | gubitak faze motora: motor |
| Tip zaštite | gubitak faze napajanja: napajanje |
| Tip zaštite | gubitak faze napajanja: motor |
| Tip zaštite | termička zaštita: motor |
| sa sigurnosnom funkcijom Safely Limited Speed (SLS) | netačno |
