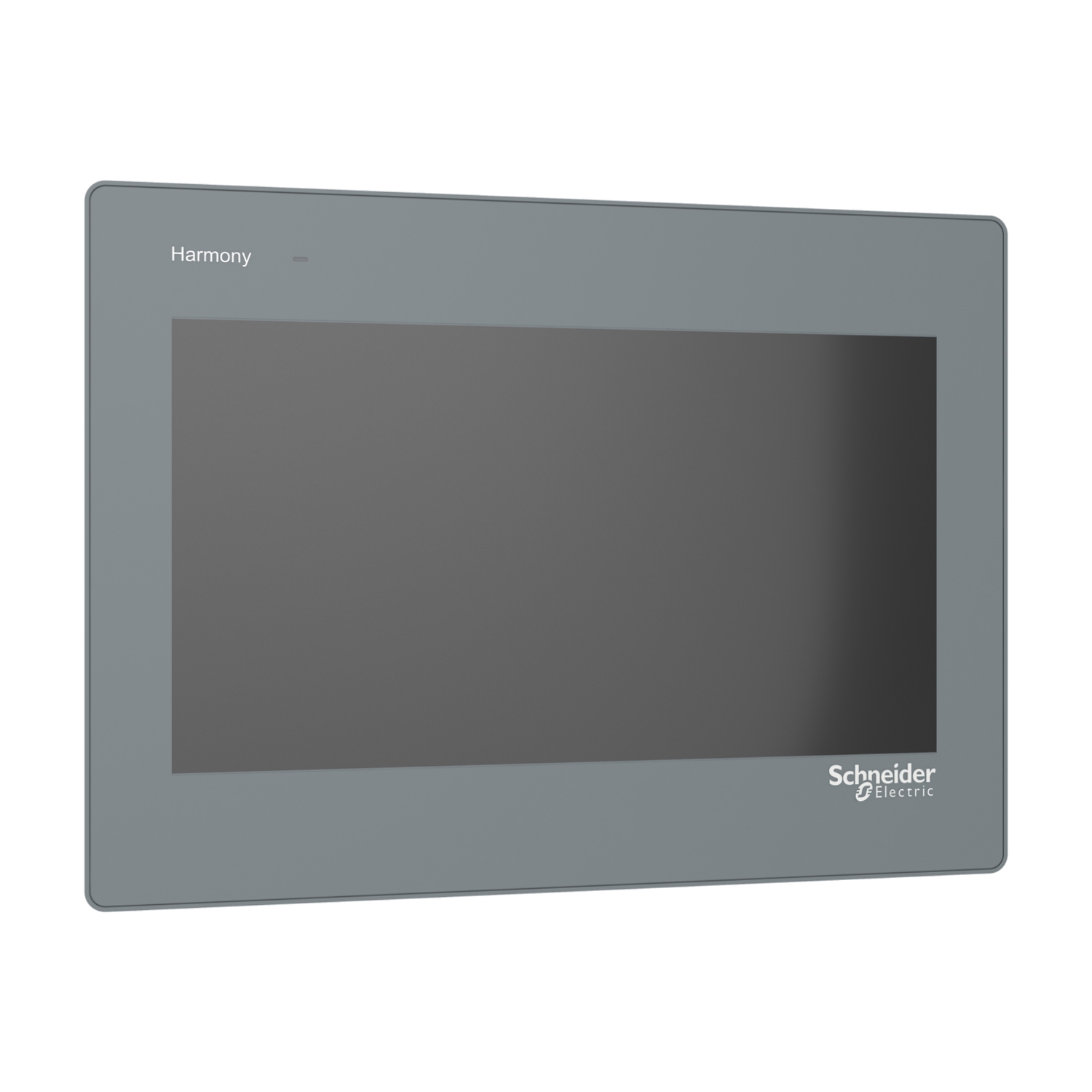

10″ široki ekran osetljiv na dodir, 16M boja, COM k 2, ETH k 1, USB host / uređaj, RTC, DC24V
- Šifra proizvoda: HMIET6500
- Kategorija: Paneli
| Tip proizvoda ili komponente | ekran operatorskog panela osetljivog na dodir |
|---|---|
| Grupa proizvoda | Easy Harmony ET6 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
98.263,50 rsd
- Opis proizvoda
HMIET6500 je ekran osetljiv na dodir iz linije Easy Harmony ET6 kompanije Schneider Electric. Ovaj HMI serijski panel otporan na jedan dodir ima visoku rezoluciju i više boja. HMI interfejs je širok 25,4cm sa 16 miliona boja i rezolucijom 1024 x 600 piksela (SVGA). Pokreće ga Vijeo Designer Basic softver za intuitivno korisničko iskustvo. Ima ARM Cortex-A8 CPU od 800 MHz, 256 MB kao sistemsku i memoriju za primenu, 128 KB trajne memorije. Ovaj HMI ET6 podržava Ethernet port, COM1 (RS-232C), COM2 (RS-422/485), 1x USB 2.0 Type A i 1x USB 2.0 Micro-B port. Dimenzije su 270,5mm (širina), 200,5mm (visina), 47mm (dubina) i težina 0,98Kg. Namenjeno za industrije kao što su pakovanje, klimatizacija, pumpe, elektronika, baterija, alati za mašine i obrada materijala itd. U skladu sa standardima kao što su EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 br. 61010-2-201 i sertifikatima kao što su UL, CE, KC, EAC, China RoHS, REACH. Dodatna oprema za održavanje (vijak za ugradnju, priključak za napajanje, baterija, itd.) i spoljne opcije (USB kabl za preuzimanje, USB kabl za proširenje, zaštita ekrana, itd.) dostupni su sa HMI ET6. Namenjen je za montažu na panel sa 4 ili 6 vijaka za pričvršćivanje (količina vijaka zavisi od veličine ekrana). Ova linija je dizajnirana sa ekranima visoke rezolucije, više boja i Ethernet mogućnostima da omogući OEM proizvođačima da optimizuju svoj HMI dizajn i ulaganja. Stepen zaštite je IP65F.
| Tip proizvoda ili komponente | ekran operatorskog panela osetljivog na dodir |
| Operativni sistem | VxWorks |
| Namena softvera | Vijeo Designer Basic |
| Grupa proizvoda | Easy Harmony ET6 |
| Ime procesora | ARM Cortex-A8 |
| Brend procesora | Schneider Electric |
| [us] nazivni napon napajanja | 24 V DC +/- 20% |
| Broj strana | 200 aplikacionih strana |
| Jačina osvetljenja | 16 nivoa |
| Udarna struja | 30 A |
| Dimenzije izreza | 255 x 185 mm panel cut dimension |
| Napajanje | spoljašnje napajanje |
| Rezolucija displeja | 1024 x 600 piksela WSVGA |
| Masa proizvoda | 0.99 kg |
| Operatorski panel osetljiv na dodir | single touch analogni rezistivni |
| Lokalna signalizacija | status LED zelena, trajna za u radu |
| Lokalna signalizacija | status LED narandžasta, trajna za pokretanje softvera |
| Lokalna signalizacija | status LED crvena, trajna za napajanje (ON) |
| Lokalna signalizacija | status LED, off za napajanje (OFF) |
| Integrisani načini povezivanja | 1 COM1 serijska veza – 1 SUB-D 9-pin muški – RS232C (brzina: 2400…115200 bps)donji |
| Integrisani načini povezivanja | 1 COM2 serijska veza – 1 SUB-D 9-pin muški – RS422/RS485 (brzina: 2400…115200 bps)donji |
| Integrisani načini povezivanja | COM2 serijska veza (brzina: 2400…187500 bps)donji |
| Integrisani načini povezivanja | 1 Ethernetdonji |
| Integrisani načini povezivanja | 1 USB 2.0 tip Apovratak |
| Integrisani načini povezivanja | 1 USB 2.0 type micro Bpovratak |
| Ethernet port | 10/100BASE |
| Širina | 271 mm |
| Sat realnog vremena | ugrađen 0…50 °C |
| Sat realnog vremena | ugrađen 10…90 % RH |
| Dubina | 47 mm |
| Visina | 201 mm |
| Potrošnja | 11 W |
| Frekvencija procesora | 800 MHz |
| Način fiksiranja | sa 4 zavrtnja, montaža na 1.6…5 mm debljina panela |
| Veličina displeja | 10 inča |
| Protokoli koji se mogu učitati | Modbus |
| Protokoli koji se mogu učitati | Uni-TE |
| Protokoli koji se mogu učitati | protokoli drugih proizvođača opreme |
| Boja displeja | 16 miliona boja |
| Tip displeja | TFT LCD u boji |
| Font teksta | ASCII |
| Font teksta | ASCII (evropski znakovi) |
| Font teksta | kineski (pojednostavljen kineski jezik) |
| Font teksta | japanski (ANK, Kanji) |
| Font teksta | katakana |
| Font teksta | korejski |
| Font teksta | tajvanski (tradicionalni kineski) |
| Opis memorije | device memory 256 MB |
| Opis memorije | user data memory 256 MB |
| Opis memorije | rezervna memorija 128 kB |
- Opis proizvoda
HMIET6500 je ekran osetljiv na dodir iz linije Easy Harmony ET6 kompanije Schneider Electric. Ovaj HMI serijski panel otporan na jedan dodir ima visoku rezoluciju i više boja. HMI interfejs je širok 25,4cm sa 16 miliona boja i rezolucijom 1024 x 600 piksela (SVGA). Pokreće ga Vijeo Designer Basic softver za intuitivno korisničko iskustvo. Ima ARM Cortex-A8 CPU od 800 MHz, 256 MB kao sistemsku i memoriju za primenu, 128 KB trajne memorije. Ovaj HMI ET6 podržava Ethernet port, COM1 (RS-232C), COM2 (RS-422/485), 1x USB 2.0 Type A i 1x USB 2.0 Micro-B port. Dimenzije su 270,5mm (širina), 200,5mm (visina), 47mm (dubina) i težina 0,98Kg. Namenjeno za industrije kao što su pakovanje, klimatizacija, pumpe, elektronika, baterija, alati za mašine i obrada materijala itd. U skladu sa standardima kao što su EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 br. 61010-2-201 i sertifikatima kao što su UL, CE, KC, EAC, China RoHS, REACH. Dodatna oprema za održavanje (vijak za ugradnju, priključak za napajanje, baterija, itd.) i spoljne opcije (USB kabl za preuzimanje, USB kabl za proširenje, zaštita ekrana, itd.) dostupni su sa HMI ET6. Namenjen je za montažu na panel sa 4 ili 6 vijaka za pričvršćivanje (količina vijaka zavisi od veličine ekrana). Ova linija je dizajnirana sa ekranima visoke rezolucije, više boja i Ethernet mogućnostima da omogući OEM proizvođačima da optimizuju svoj HMI dizajn i ulaganja. Stepen zaštite je IP65F.
| Tip proizvoda ili komponente | ekran operatorskog panela osetljivog na dodir |
| Operativni sistem | VxWorks |
| Namena softvera | Vijeo Designer Basic |
| Grupa proizvoda | Easy Harmony ET6 |
| Ime procesora | ARM Cortex-A8 |
| Brend procesora | Schneider Electric |
| [us] nazivni napon napajanja | 24 V DC +/- 20% |
| Broj strana | 200 aplikacionih strana |
| Jačina osvetljenja | 16 nivoa |
| Udarna struja | 30 A |
| Dimenzije izreza | 255 x 185 mm panel cut dimension |
| Napajanje | spoljašnje napajanje |
| Rezolucija displeja | 1024 x 600 piksela WSVGA |
| Masa proizvoda | 0.99 kg |
| Operatorski panel osetljiv na dodir | single touch analogni rezistivni |
| Lokalna signalizacija | status LED zelena, trajna za u radu |
| Lokalna signalizacija | status LED narandžasta, trajna za pokretanje softvera |
| Lokalna signalizacija | status LED crvena, trajna za napajanje (ON) |
| Lokalna signalizacija | status LED, off za napajanje (OFF) |
| Integrisani načini povezivanja | 1 COM1 serijska veza – 1 SUB-D 9-pin muški – RS232C (brzina: 2400…115200 bps)donji |
| Integrisani načini povezivanja | 1 COM2 serijska veza – 1 SUB-D 9-pin muški – RS422/RS485 (brzina: 2400…115200 bps)donji |
| Integrisani načini povezivanja | COM2 serijska veza (brzina: 2400…187500 bps)donji |
| Integrisani načini povezivanja | 1 Ethernetdonji |
| Integrisani načini povezivanja | 1 USB 2.0 tip Apovratak |
| Integrisani načini povezivanja | 1 USB 2.0 type micro Bpovratak |
| Ethernet port | 10/100BASE |
| Širina | 271 mm |
| Sat realnog vremena | ugrađen 0…50 °C |
| Sat realnog vremena | ugrađen 10…90 % RH |
| Dubina | 47 mm |
| Visina | 201 mm |
| Potrošnja | 11 W |
| Frekvencija procesora | 800 MHz |
| Način fiksiranja | sa 4 zavrtnja, montaža na 1.6…5 mm debljina panela |
| Veličina displeja | 10 inča |
| Protokoli koji se mogu učitati | Modbus |
| Protokoli koji se mogu učitati | Uni-TE |
| Protokoli koji se mogu učitati | protokoli drugih proizvođača opreme |
| Boja displeja | 16 miliona boja |
| Tip displeja | TFT LCD u boji |
| Font teksta | ASCII |
| Font teksta | ASCII (evropski znakovi) |
| Font teksta | kineski (pojednostavljen kineski jezik) |
| Font teksta | japanski (ANK, Kanji) |
| Font teksta | katakana |
| Font teksta | korejski |
| Font teksta | tajvanski (tradicionalni kineski) |
| Opis memorije | device memory 256 MB |
| Opis memorije | user data memory 256 MB |
| Opis memorije | rezervna memorija 128 kB |
