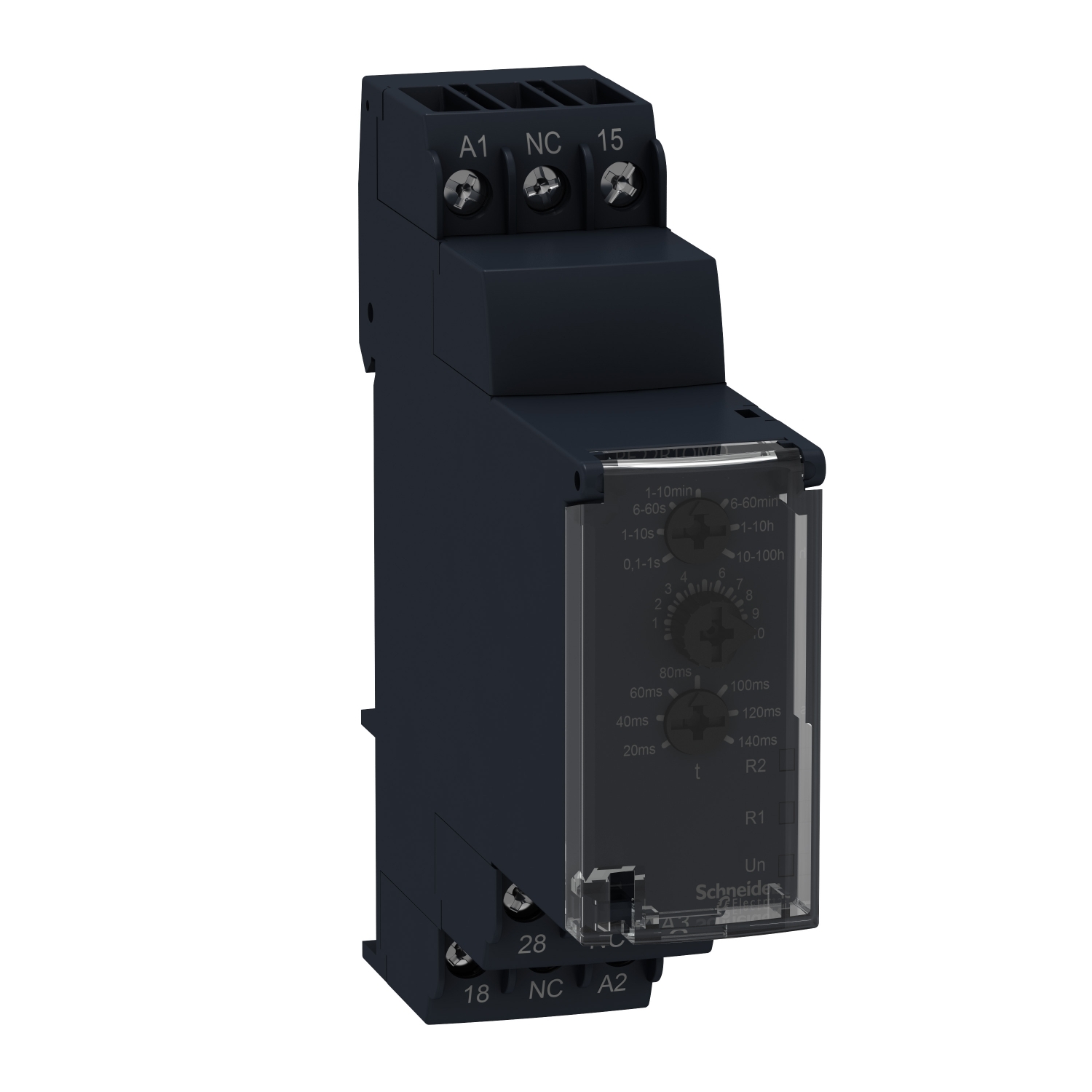

zvezda-trougao vremenski relej – 230 V AC/440 V AC – 1 C/O
- Šifra proizvoda: RE22R1QMQ
- Kategorija: Releji
| Kratko ime uređaja | RE22 |
|---|---|
| Tip kontakata i sastav | 1 C/O |
| Tip proizvoda ili komponente | modularni vremenski relej |
| Nazivna izlazna struja | 8 A |
| Grupa proizvoda | Harmony Timer Relays |
| [in] nazivna struja | 5 A |
11.112,06 rsd
- Opis proizvoda
Osnovne Informacije
| Povezivanje – priključci | priključci na zavrtanj |
| Tip proizvoda ili komponente | modularni vremenski relej |
| Tip kontakata i sastav | 1 C/O |
| Nazivna izlazna struja | 8 A |
| [in] nazivna struja | 5 A |
| Priključak na vozilu | relej |
| Tip digitalnog izlaza | relej |
| Grupa proizvoda | Harmony Timer Relays |
| [uc] napon upravljačkog kola | 230…240 V |
| [uc] napon upravljačkog kola | 380…440 V |
| Kratko ime uređaja | RE22 |
Dopunske Informacije
| Number of functions | 1 |
| dostupna funkcija | Q-Star-delta relay (2 NO outputs with same common)-1 C/O |
| Masa proizvoda | 0.093 kg |
| Pozicija montaže | bilo koja pozicija u odnosu na normalnu vertikalnu montažnu ploču |
| Naponski drift | +/- 0.2 %/V |
| Vreme reseta | 120 milisekundi pri isključenju |
| Povezivanje – priključci | vijčani priključci, 2 x 1.5 mm² sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 2 x 2.5 mm² bez kablovskog završetka |
| Opseg vremenskog kašnjenja | 1…10 h |
| Opseg vremenskog kašnjenja | 10…100 h |
| Opseg vremenskog kašnjenja | 6…60 s |
| Opseg vremenskog kašnjenja | 1…10 min |
| Opseg vremenskog kašnjenja | 0.1…1 s |
| Opseg vremenskog kašnjenja | 1…10 s |
| Opseg vremenskog kašnjenja | 6…60 min |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Prekidna moć | 2000 VA |
| Materijal kućišta | samogasivi |
| Statusne led lampice | zelena LED lampica (treperenje) za vremenska funkcija aktivna |
| Statusne led lampice | zelena LED lampica (trajna) za uključen uređaj |
| Statusne led lampice | žuta LED lampica za kalem pod naponom |
| Širina | 22.5 mm |
| Vrsta kašnjenja | Q |
| Frekvencija napajanja | 50…60 Hz +/- 5 % |
| Tačnost ponavljanja | +/- 0.5 % u skladu sa IEC 61812-1 |
| Sigurnosni podaci o pouzdanosti | B10d = 260000 |
| Sigurnosni podaci o pouzdanosti | MTTFd = 273.9 godina |
| Tip i sastav kontakta | 1 C/O vremenski podesivi kontakt |
| Podešavanje tačnosti kašnjenja | +/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1 |
| Maksimalno kašnjenje odgovora | 100 milisekundi |
| Način upravljanja | zakretna ručica prednji panel |
| Otpornost izolacije | 100 MOhm pri 500 V DC u skladu sa IEC 60664-1 |
| Otpornost na mikroprekide | 10 milisekundi |
| Snaga potrošnje u va | 8-8 VA pri 230…240 V |
| Snaga potrošnje u va | 17-17 VA pri 380…440 V |
| Minimalno trajanje impulsa | 30 milisekundi |
| Minimalno trajanje impulsa | 100 milisekundi podopterećenje |
| Maksimalna struja preklapanja | 8 mA |
| Opseg napona | 0.85…1.1 Us |
| Tip upravljanja | with test button |
| Maksimalni napon preklapanja | 250 V |
| Tip kontrasta i sastav | 1 C/O |
| Funkcionalnost | zvezda-trougao pokretač merenja vremena |
| Temperaturni drift | +/- 0.05 %/°C |
| [us] nazivni napon napajanja | 380…440 V AC |
| [us] nazivni napon napajanja | 230…240 V AC |
| Minimalna struja preklapanja | 10 mA pri 5 V |
| Električna trajnost | 100000 ciklusa za rezistivno opterećenje, 8 A pri 250 V, AC |
| Mehanička trajnost | 10000000 ciklusa |
| [uimp] nazivni podnosivi impulsni napon | 5 kV za 1.2-50 mikrosekundi u skladu sa IEC 60664-1 |
| [uimp] nazivni podnosivi impulsni napon | 5 kV u skladu sa IEC 61812-1 |
| Tip kašnjenja | star-delta |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
- Opis proizvoda
Osnovne Informacije
| Povezivanje – priključci | priključci na zavrtanj |
| Tip proizvoda ili komponente | modularni vremenski relej |
| Tip kontakata i sastav | 1 C/O |
| Nazivna izlazna struja | 8 A |
| [in] nazivna struja | 5 A |
| Priključak na vozilu | relej |
| Tip digitalnog izlaza | relej |
| Grupa proizvoda | Harmony Timer Relays |
| [uc] napon upravljačkog kola | 230…240 V |
| [uc] napon upravljačkog kola | 380…440 V |
| Kratko ime uređaja | RE22 |
Dopunske Informacije
| Number of functions | 1 |
| dostupna funkcija | Q-Star-delta relay (2 NO outputs with same common)-1 C/O |
| Masa proizvoda | 0.093 kg |
| Pozicija montaže | bilo koja pozicija u odnosu na normalnu vertikalnu montažnu ploču |
| Naponski drift | +/- 0.2 %/V |
| Vreme reseta | 120 milisekundi pri isključenju |
| Povezivanje – priključci | vijčani priključci, 2 x 1.5 mm² sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 2 x 2.5 mm² bez kablovskog završetka |
| Opseg vremenskog kašnjenja | 1…10 h |
| Opseg vremenskog kašnjenja | 10…100 h |
| Opseg vremenskog kašnjenja | 6…60 s |
| Opseg vremenskog kašnjenja | 1…10 min |
| Opseg vremenskog kašnjenja | 0.1…1 s |
| Opseg vremenskog kašnjenja | 1…10 s |
| Opseg vremenskog kašnjenja | 6…60 min |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Prekidna moć | 2000 VA |
| Materijal kućišta | samogasivi |
| Statusne led lampice | zelena LED lampica (treperenje) za vremenska funkcija aktivna |
| Statusne led lampice | zelena LED lampica (trajna) za uključen uređaj |
| Statusne led lampice | žuta LED lampica za kalem pod naponom |
| Širina | 22.5 mm |
| Vrsta kašnjenja | Q |
| Frekvencija napajanja | 50…60 Hz +/- 5 % |
| Tačnost ponavljanja | +/- 0.5 % u skladu sa IEC 61812-1 |
| Sigurnosni podaci o pouzdanosti | B10d = 260000 |
| Sigurnosni podaci o pouzdanosti | MTTFd = 273.9 godina |
| Tip i sastav kontakta | 1 C/O vremenski podesivi kontakt |
| Podešavanje tačnosti kašnjenja | +/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1 |
| Maksimalno kašnjenje odgovora | 100 milisekundi |
| Način upravljanja | zakretna ručica prednji panel |
| Otpornost izolacije | 100 MOhm pri 500 V DC u skladu sa IEC 60664-1 |
| Otpornost na mikroprekide | 10 milisekundi |
| Snaga potrošnje u va | 8-8 VA pri 230…240 V |
| Snaga potrošnje u va | 17-17 VA pri 380…440 V |
| Minimalno trajanje impulsa | 30 milisekundi |
| Minimalno trajanje impulsa | 100 milisekundi podopterećenje |
| Maksimalna struja preklapanja | 8 mA |
| Opseg napona | 0.85…1.1 Us |
| Tip upravljanja | with test button |
| Maksimalni napon preklapanja | 250 V |
| Tip kontrasta i sastav | 1 C/O |
| Funkcionalnost | zvezda-trougao pokretač merenja vremena |
| Temperaturni drift | +/- 0.05 %/°C |
| [us] nazivni napon napajanja | 380…440 V AC |
| [us] nazivni napon napajanja | 230…240 V AC |
| Minimalna struja preklapanja | 10 mA pri 5 V |
| Električna trajnost | 100000 ciklusa za rezistivno opterećenje, 8 A pri 250 V, AC |
| Mehanička trajnost | 10000000 ciklusa |
| [uimp] nazivni podnosivi impulsni napon | 5 kV za 1.2-50 mikrosekundi u skladu sa IEC 60664-1 |
| [uimp] nazivni podnosivi impulsni napon | 5 kV u skladu sa IEC 61812-1 |
| Tip kašnjenja | star-delta |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
