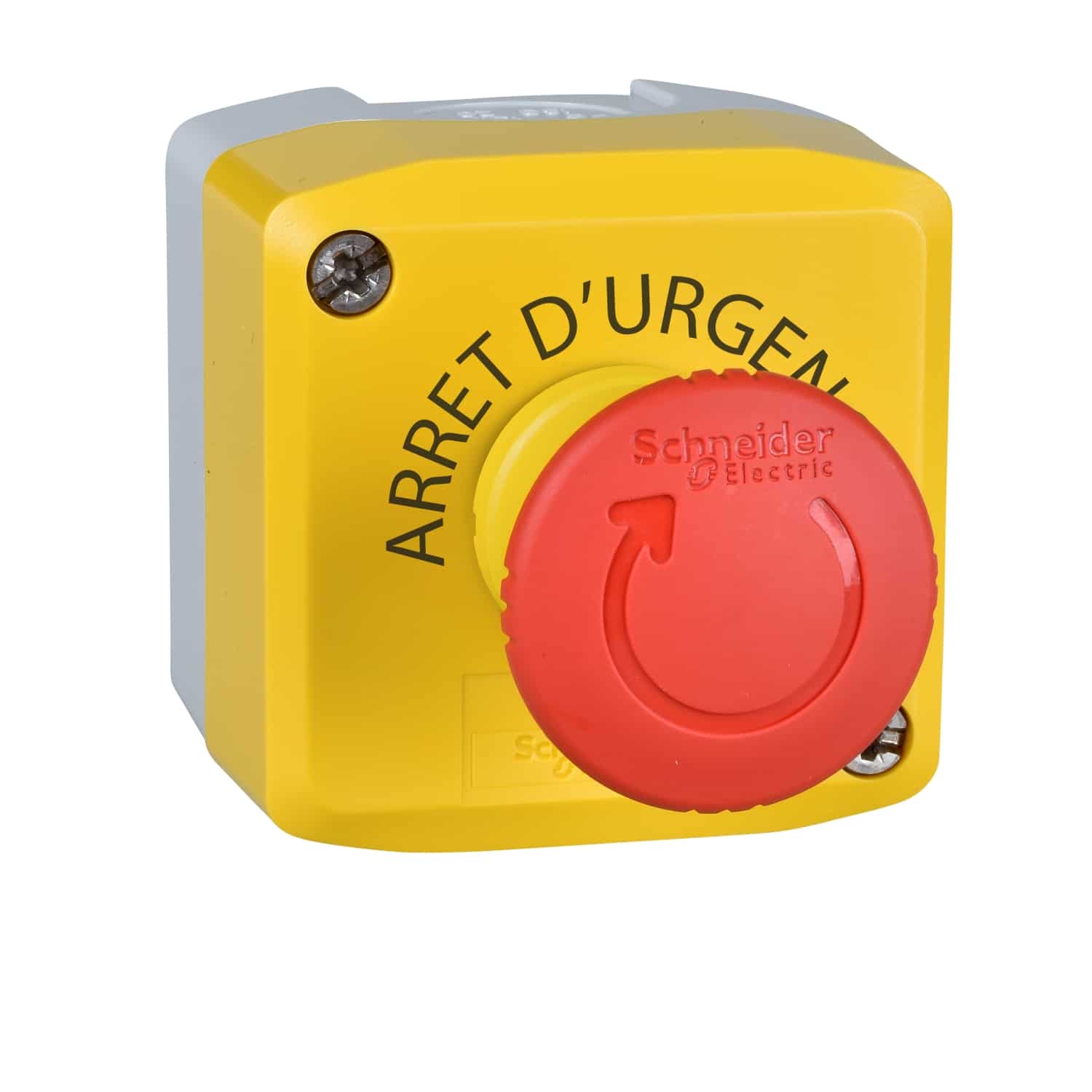

žuta upr. kutija – 1 crveni pečurkasti taster Ø40 otpuštanje zakretanjem 1NC
- Šifra proizvoda: XALK1781H29
- Kategorija: Harmony serija upravljačkih stanica i kućišta
| Kratko ime uređaja | XALK |
|---|---|
| Namena proizvoda | za XB5 Ø 22 mm upravljačko signalne elemente |
| Tip proizvoda ili komponente | kompletna upravljačka stanica |
| Grupa proizvoda | Harmony XALK |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
7.887,06 rsd
- Opis proizvoda
Osnovne Informacije
| Namena proizvoda | za XB5 Ø 22 mm upravljačko signalne elemente |
| Tip proizvoda ili komponente | kompletna upravljačka stanica |
| Materijal | polikarbonat |
| Položaj oznake | označavanje na nosaču oznake |
| Glava uređaja | 1 pečurkasta glava |
| Upotreba upravljačke stanice | funkcija nužnog isključenja |
| Reset | otpuštanje zakretanjem |
| Grupa proizvoda | Harmony XALK |
| Boja osnova kućišta | svetlosiva (RAL 7035) |
| Sastav upravljačke stanice | 1 pečurkasta glava Ø 40 mm, crvena 1 NC taster za nužno isključenje oznaka |
| Obeležavanje glave | crveni ''EMERGENCY STOP'' 1 NC |
| Boja poklopca | žuta (RAL 1021) |
| Operacija kontakata | sporo isključenje |
| Kratko ime uređaja | XALK |
Dopunske Informacije
| Zaštita od kratkog spoja | 10 A rastavni uložak tip gG u skladu sa EN/IEC 60947-5-1 |
| Pozitivno otvaranje | sa u skladu sa EN/IEC 60947-5-1 dodatak K |
| [ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa EN/IEC 60947-5-1 |
| Kablovski uvod | 1 otvor za kablovski uvod 0-14 mm |
| Kablovski uvod | 2 definisana otvora za Pg 13 kablovsku uvodnicu i ISO M20 0-12 mm |
| Masa proizvoda | 0.194 kg |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa EN/IEC 60947-1 |
| Otpornost na uređaj za pranje pod pritiskom | 7000000 Pa pri 55 °C, razdaljina : 0.1 m |
| Povezivanje – priključci | vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa EN/IEC 60947-1 |
| Povezivanje – priključci | vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa EN/IEC 60947-1 |
| [ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1 |
| Sila u radu | 44 N |
| Put u radu | 1.5 mm (NC menja električno stanje) |
| Put u radu | 4.3 mm (ukupni put) |
| Materijal kontakata | legura srebra (Ag/Ni) |
| Električna trajnost | 1000000 ciklusa, AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, DC-13, 0.2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, DC-13, 0.5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN/IEC 60947-5-1 dodatak C |
| [ie] nazivna radna struja | 3 A pri 240 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| [ie] nazivna radna struja | 6 A pri 120 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.1 A pri 600 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.27 A pri 250 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.55 A pri 125 V, DC-13, Q600 u skladu sa EN/IEC 60947-5-1 |
| [ie] nazivna radna struja | 1.2 A pri 600 V, AC-15, A600 u skladu sa EN/IEC 60947-5-1 |
| Mehanička trajnost | 300000 ciklusa |
| Kompatibilnost | XALK |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-6) pri 5 V, 1 mA u skladu sa EN/IEC 60947-5-4 |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-8) pri 17 V, 5 mA u skladu sa EN/IEC 60947-5-4 |
| Moment pritezanja | 0.8-1.2 N.m u skladu sa EN/IEC 60947-1 |
| Oblik glave zavrtnja | ukrštena kompatibilno sa Philips no 1 odvijač |
| Oblik glave zavrtnja | ukrštena kompatibilno sa pozidriv No 1 odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 4 mm odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
