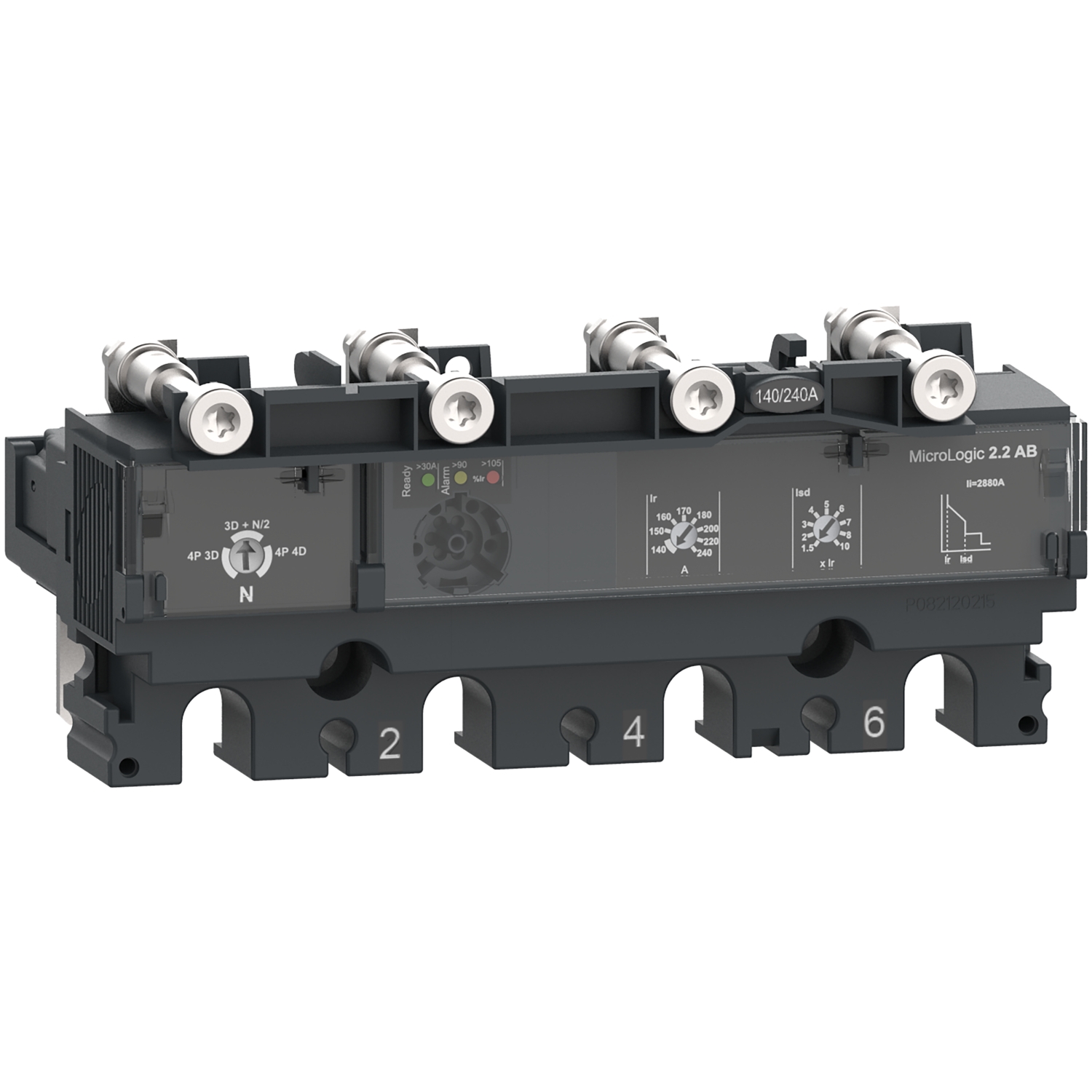

Zaštitna jedinica MicroLogic 2.2AB, ComPacT NSX100/160/250, 4P, elektronska osnovna zaštita, za posebne primene, 100A
- Šifra proizvoda: C1042B100
- Kategorija: Prekidači u livenom kućištu
| Broj polova | 4P |
|---|---|
| Tip proizvoda ili komponente | zaštitna jedinica |
| Tehnologija zaštitne jed | elektronska |
| Grupa proizvoda | ComPacT nove generacije |
| [in] nazivna struja | 100 A pri 40 °C |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
29.064,98 rsd
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 100 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | LSoI |
| Tip proizvoda ili komponente | zaštitna jedinica |
| Broj polova | 4P |
| Ime zaštitne jedinice | Micrologic 2.2 AB |
| Grupa proizvoda | ComPacT NSX100…250 nova generacija |
| Opis zaštićenih polova | 3d + N/2 |
| Opis zaštićenih polova | 4d |
| Opis zaštićenih polova | 3d |
| Tip zaštite | L : for zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | So : for kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Grupa proizvoda | ComPacT nove generacije |
| Način montiranja | fiksno |
| Tip mreže | AC |
| Pozicija nultog provodnika | levo |
| Tehnologija zaštitne jedinice | elektronska |
| Kompatibilnost grupe proizvoda | ComPacT nova generacija NSX100 |
| Kompatibilnost grupe proizvoda | ComPacT nova generacija NSX160 |
| Kompatibilnost grupe proizvoda | ComPacT nova generacija NSX250 |
| Primena uređaja | posebne primene |
Dopunske Informacije
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | fiksno |
| Lokalna signalizacija | zauređaj spreman za rad: treperi LED (zelena) |
| Lokalna signalizacija | zapreopterećenje: LED 105 % Ir (crvena) |
| Lokalna signalizacija | zapreopterećenje: LED 90 % Ir (narandžasta) |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 1.5…10 x Ir |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | fiksno |
| Podešavanje praga prorade zaštite od kratkog spoja | 1500 A |
| Zaštita nultog provodnika | 0.5 x Ir (3d + N/2) |
| Zaštita nultog provodnika | 1 x Ir (4d) |
| Zaštita nultog provodnika | bez zaštite (3d) |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 40…100 A |
| Tip podešavanja kašnjenja prorade zaštite | fiksno |
| [tr] podešavanje kašnjenja prorade zaštite | 15-15 sekundi pri 1.5 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.35-0.35 sekundi pri 7.2 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.5-0.5 sekundi pri 6 x Ir |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Diferencijalna zaštita | bez |
| Zona selektivne blokade zsi | bez |
| Podešavanje praga zaštite od preopterećenja ir | podesivo |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo, 9 podešavanja |
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 100 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | LSoI |
| Tip proizvoda ili komponente | zaštitna jedinica |
| Broj polova | 4P |
| Ime zaštitne jedinice | Micrologic 2.2 AB |
| Grupa proizvoda | ComPacT NSX100…250 nova generacija |
| Opis zaštićenih polova | 3d + N/2 |
| Opis zaštićenih polova | 4d |
| Opis zaštićenih polova | 3d |
| Tip zaštite | L : for zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | So : for kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Grupa proizvoda | ComPacT nove generacije |
| Način montiranja | fiksno |
| Tip mreže | AC |
| Pozicija nultog provodnika | levo |
| Tehnologija zaštitne jedinice | elektronska |
| Kompatibilnost grupe proizvoda | ComPacT nova generacija NSX100 |
| Kompatibilnost grupe proizvoda | ComPacT nova generacija NSX160 |
| Kompatibilnost grupe proizvoda | ComPacT nova generacija NSX250 |
| Primena uređaja | posebne primene |
Dopunske Informacije
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | fiksno |
| Lokalna signalizacija | zauređaj spreman za rad: treperi LED (zelena) |
| Lokalna signalizacija | zapreopterećenje: LED 105 % Ir (crvena) |
| Lokalna signalizacija | zapreopterećenje: LED 90 % Ir (narandžasta) |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 1.5…10 x Ir |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | fiksno |
| Podešavanje praga prorade zaštite od kratkog spoja | 1500 A |
| Zaštita nultog provodnika | 0.5 x Ir (3d + N/2) |
| Zaštita nultog provodnika | 1 x Ir (4d) |
| Zaštita nultog provodnika | bez zaštite (3d) |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 40…100 A |
| Tip podešavanja kašnjenja prorade zaštite | fiksno |
| [tr] podešavanje kašnjenja prorade zaštite | 15-15 sekundi pri 1.5 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.35-0.35 sekundi pri 7.2 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.5-0.5 sekundi pri 6 x Ir |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Diferencijalna zaštita | bez |
| Zona selektivne blokade zsi | bez |
| Podešavanje praga zaštite od preopterećenja ir | podesivo |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo, 9 podešavanja |
