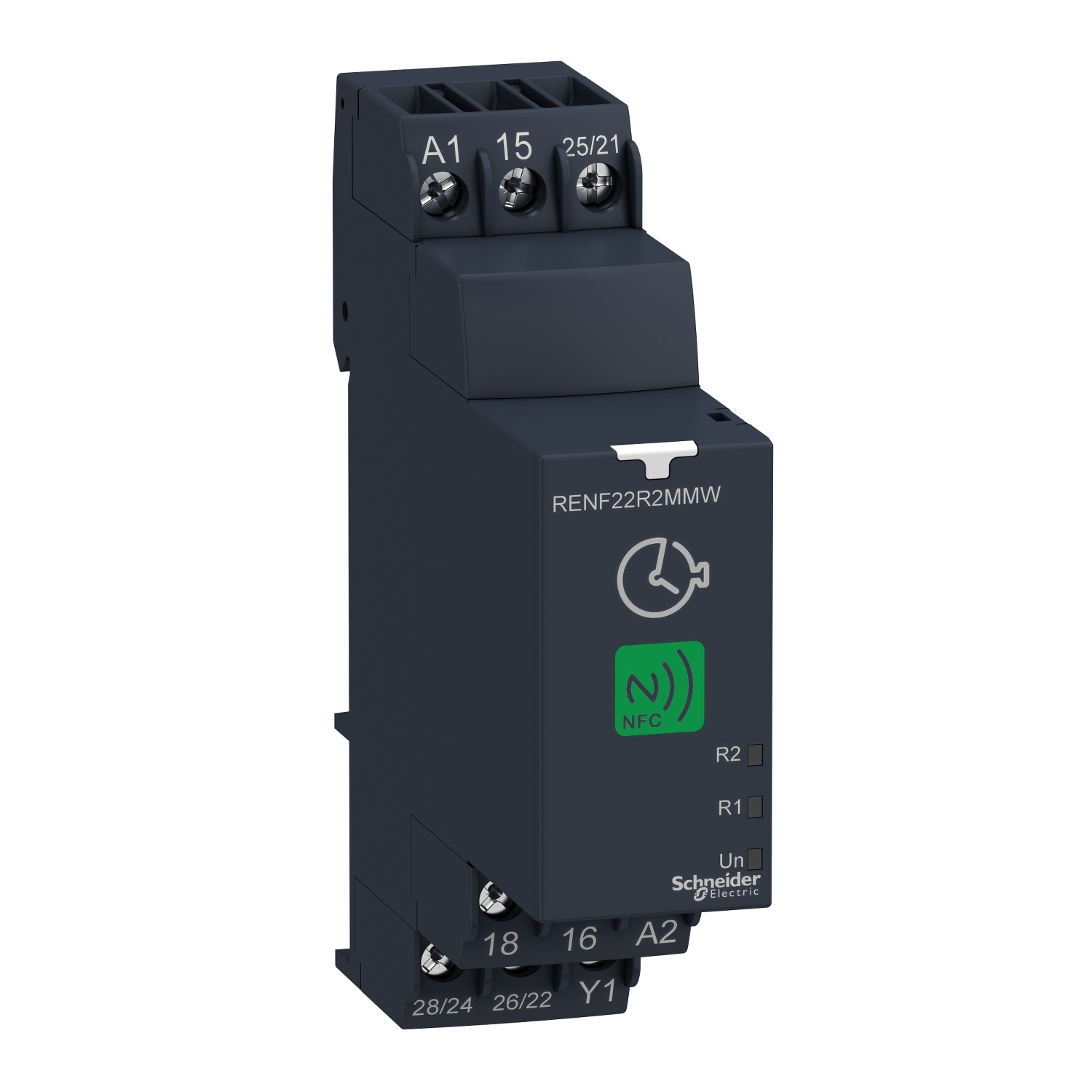

vremenski relej NFC 0.1 s..999h – 2C/O 24-240VDC/AC
- Šifra proizvoda: RENF22R2MMW
- Kategorija: Releji
| Kratko ime uređaja | RENF22 |
|---|---|
| Tip kontakata i sastav | 2 C/O |
| Tip proizvoda ili komponente | NFC timer relay |
| Grupa proizvoda | Harmony Timer Relays |
| [in] nazivna struja | 5 A |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
19.188,74 rsd
- Opis proizvoda
Osnovne Informacije
| Povezivanje – priključci | priključci na zavrtanj |
| Tip proizvoda ili komponente | NFC timer relay |
| Tip kontakata i sastav | 2 C/O |
| [in] nazivna struja | 5 A |
| Priključak na vozilu | relej |
| Grupa proizvoda | Harmony Timer Relays |
| Namena softvera | Ecostruxure Industrial Device (downloadable from Google Play store or Apple Store) |
| [uc] napon upravljačkog kola | 24…240 V |
| Kratko ime uređaja | RENF22 |
Dopunske Informacije
| Number of functions | 28 |
| Snaga potrošnje u w | 1.5 W pri 240 V DC |
| Snaga potrošnje u w | 0.6 W pri 24 V DC |
| Puzna staza | 4 kV/3 u skladu sa IEC 60664-1 |
| Preklopna moć u va | 2000 VA |
| dostupna funkcija | A- Power on-delay relay-2 C/O |
| dostupna funkcija | Ac- On-delay and off-delay relay w/ control signal-2 C/O |
| dostupna funkcija | Ad- Pulse delayed relay w/ control signal-2 C/O |
| dostupna funkcija | Ah- Pulse delayed relay (single cycle) w/ control signal-2 C/O |
| dostupna funkcija | Ak- Asymmetrical on-delay and off -delay relay w/ control signal-2 C/O |
| dostupna funkcija | At- Power on-delay relay w/ pause/summation (Y1)-2 C/O |
| dostupna funkcija | B- Single interval relay w/ control signal-2 C/O |
| dostupna funkcija | Bw- Double interval relay w/ control signal-2 C/O |
| dostupna funkcija | C- Off-delay relay w/ control signal-2 C/O |
| dostupna funkcija | D- Symmetrical flashing relay (starting pulse-off)-2 C/O |
| dostupna funkcija | Di- Symmetrical flashing relay (starting pulse-on)-2 C/O |
| dostupna funkcija | Dt- Symmetrical flashing relay (starting pulse-off) w/ pause/summation (Y1)-2 C/O |
| dostupna funkcija | Dit- Symmetrical flashing relay (starting pulse-on) w/ pause/summation (Y1)-2 C/O |
| dostupna funkcija | H- Interval relay-2 C/O |
| dostupna funkcija | Ht- Interval relay w/ pause/summation (Y1)-2 C/O |
| dostupna funkcija | Li- Asymmetrical flashing relay (starting pulse-on)-2 C/O |
| dostupna funkcija | Lt- Asymmetrical fl ashing relay (starting pulse-off) w/ pause/summation (Y1)-2 C/O |
| dostupna funkcija | Lit- Asymmetrical flashing relay (starting pulse-on) w/ pause/summation (Y1)-2 C/O |
| dostupna funkcija | N- Safe-guard relay-2 C/O |
| dostupna funkcija | O- Delayed Safe-guard relay-2 C/O |
| dostupna funkcija | P- Pulse delayed relay w/ fixed pulse length-2 C/O |
| dostupna funkcija | Pt- Pulse delayed relay w/ fixed pulse length and pause/summation-2 C/O |
| dostupna funkcija | Qt- Star-delta relay (2 CO outputs w/ split common)-2 C/O |
| dostupna funkcija | Qtt- Star-delta relay (2 CO outputs w/ split common) w/ pause/summation (Y1)-2 C/O |
| dostupna funkcija | TI- Bistable relay w/ control signal on-2 C/O |
| dostupna funkcija | Tt- Retriggerable bistable relay w/ control signal on-2 C/O |
| dostupna funkcija | W- Interval relay w/ control signal off-2 C/O |
| dostupna funkcija | L- Asymmetrical flashing relay (starting pulse-off)-2 C/O |
| Radna udaljenost | 10 mm |
| Masa proizvoda | 0.0904 kg |
| Lokalna signalizacija | Un, zelena LED trajna) za uključen uređaj |
| Lokalna signalizacija | R1, tamnožuta LED trajna) za kalem pod naponom |
| Lokalna signalizacija | R2, tamnožuta LED trajna) za kalem pod naponom |
| Lokalna signalizacija | uparivanje, zelena LED trajna) za status komunikacije |
| Lokalna signalizacija | Un, zelena LED brzo treperenje) za režim dijagnostike |
| Lokalna signalizacija | R1, tamnožuta LED treperenje) za vremenska funkcija aktivna |
| Lokalna signalizacija | R2, tamnožuta LED treperenje) za vremenska funkcija aktivna |
| [uimp] nazivni podnosivi impulsni napon | 5 kV 1.2/50 µs u skladu sa IEC 60664-1 |
| Naponski drift | +/- 0.2 %/V |
| Vreme reseta | 120 milisekundi pri isključenju |
| Povezivanje – priključci | vijčani priključci, 1 x 0.5…1 x 3.3 mm² (AWG 20…AWG 12) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) fleksibilni sa kablovskim završetkom |
| Opseg vremenskog kašnjenja | 0.05 s…999 h |
| Kategorija prenapona | III u skladu sa IEC 60664-1 |
| Napon ulaza | <= 2.4 V |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Nazivna izlazna struja | 8 A |
| Materijal kućišta | samogasivi |
| Pozicija montiranja ručice | bilo koja pozicija |
| Širina | 22.5 mm |
| Maksimalna radna frekvencija | 13.56 MHz |
| Frekvencija napajanja | 50…60 Hz +/- 5 % |
| Tačnost ponavljanja | +/- 0.2 % za 10 s…999 h |
| Tačnost ponavljanja | +/- 0.5 % za 100 ms…10 s |
| Tačnost ponavljanja | +/- 0.7 % za 50…100 ms |
| Tip i sastav kontakta | 2 C/O vremenski podesivi kontakt, bez kadmijuma |
| Tip i sastav kontakta | 1 C/O trenutno i zakasnelo uključenje kontakta, bez kadmijuma |
| Tip digitalnog izlaza | relej |
| Podešavanje tačnosti kašnjenja | +/- 1 % za 1…999 h pri 25 °C |
| Podešavanje tačnosti kašnjenja | +/- 2 % za 1…3600 s pri 25 °C |
| Podešavanje tačnosti kašnjenja | +/- 20 ms za 100 ms…10 s pri 25 °C |
| Podešavanje tačnosti kašnjenja | +/- 30 ms za 50…100 ms pri 25 °C |
| Maksimalno kašnjenje odgovora | 100 milisekundi |
| Otpornost izolacije | 100 MOhm pri 500 V DC u skladu sa IEC 60664-1 |
| Nazivna snaga | 0.0002 mW |
| Snaga potrošnje u va | 3-3 VA pri 240 V AC |
| Minimalno trajanje impulsa | 100 milisekundi sa opterećenjem u paraleli |
| Minimalno trajanje impulsa | 60 milisekundi bez opterećenja |
| Maksimalna struja preklapanja | 8 A |
| Opseg napona | 0.85…1.1 Un |
| Tip upravljanja | bez test tastera |
| Maksimalni napon preklapanja | 250 V |
| Temperaturni drift | +/- 0.05 %/°C |
| [us] nazivni napon napajanja | 24…240 V AC/DC |
| Minimalna struja preklapanja | 10 mA pri 5 V |
| Električna trajnost | 100000 ciklusa za rezistivno opterećenje, 8 A pri 250 V, AC |
| Mehanička trajnost | 10000000 ciklusa |
| Podaci o sigurnosnoj pouzdanosti | MTTFd = 227.5 godina 100 % ciklusa za neprekidni rad pri 30 °C |
| Tip kašnjenja | power on-delay |
| Tip kašnjenja | on-delay and off-delay |
| Tip kašnjenja | pulse delay |
| Tip kašnjenja | asymmetrical on-delay and off-delay |
| Tip kašnjenja | interval |
| Tip kašnjenja | kašnjenje isključenja |
| Tip kašnjenja | symmetrical flashing |
| Tip kašnjenja | safe-guard |
| Tip kašnjenja | star-delta |
| Tip kašnjenja | asymmetrical flashing |
| Tip kašnjenja | bistable |
| Kompatibilnost proizvoda | mobilni uređaj sa NFC-om |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| Moment pritezanja | 5.3-8.8 lbf.in u skladu sa IEC 60947-1 |
| Operativni sistem | iOSversion >= V14.5 |
| Operativni sistem | Androidversion >= V7.0 |
