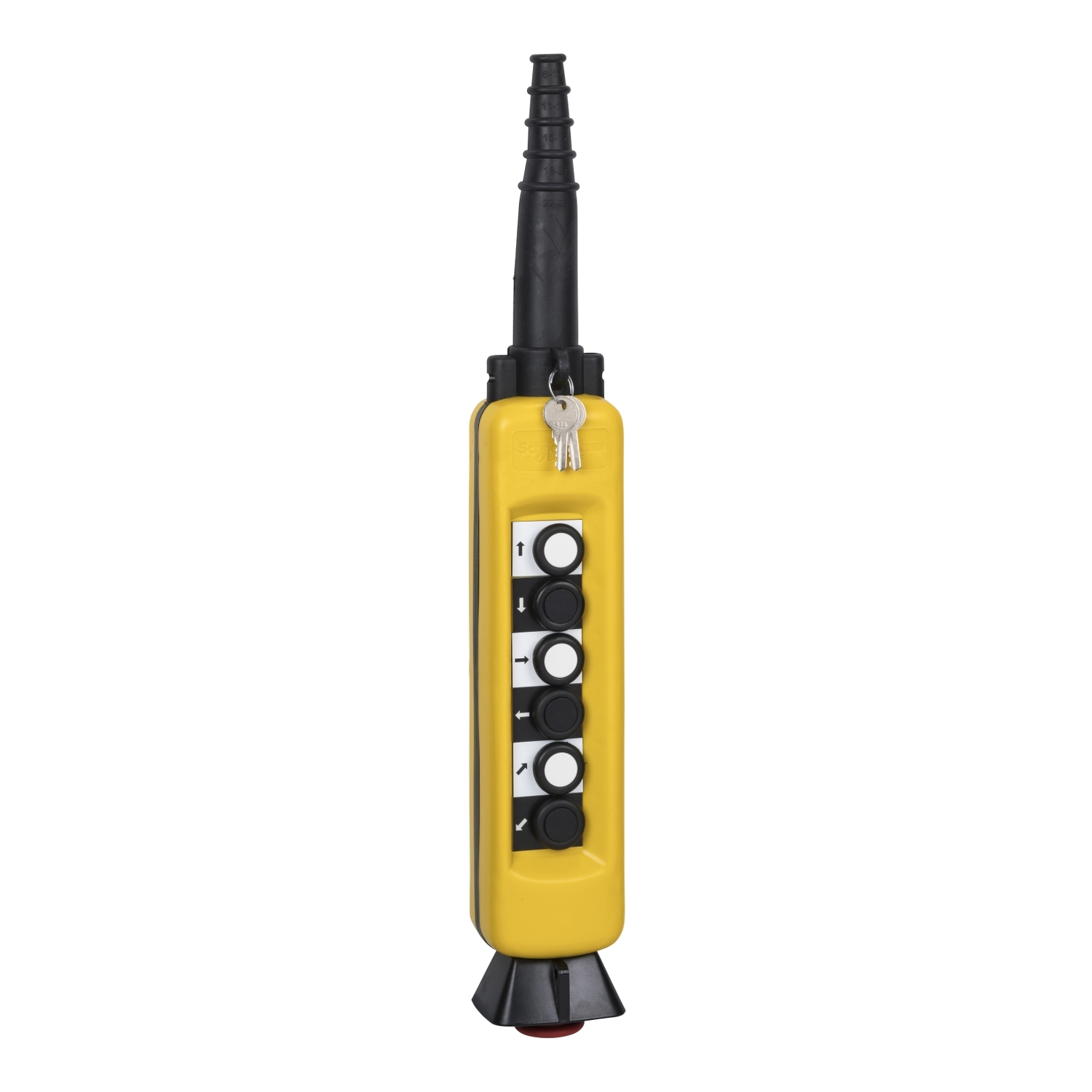

upravljačka stanica
- Šifra proizvoda: XACA2114L006
- Kategorija: Harmony serija upravljačkih stanica i kućišta
| Kratko ime uređaja | XACA konzola |
|---|---|
| Tip proizvoda ili komponente | upravljačka stanica |
| Grupa proizvoda | Harmony XAC |
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | Harmony XAC |
| Tip proizvoda ili komponente | upravljačka stanica |
| Kratko ime uređaja | XACA konzola |
Dopunske Informacije
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | UL |
| Upotreba upravljačke stanice | upravljanje jednobrzinskim motorom dizalice |
| Ik stepen zaštite | IK08 conforming to EN 50102 |
| Oznaka priključaka | (13-14)NO |
| Oznaka priključaka | (11-12)NC |
| Temperatura okoline za rad uređaja | -25-70 °C |
| Opis priključaka iso n°2 | (11-12)NC |
| Opis priključaka iso n°1 | (13-14)NO |
| Standardi | CSA C22.2 No 14 |
| Standardi | EN/IEC 60947-5-1 |
| Standardi | EN/IEC 60204-32 |
| Standardi | EN/IEC 60947-5-5 |
| Standardi | UL 508 |
| Standardi | EN/ISO 13850: 2006 |
| Maksimalna otpornost kroz priključke | 25 MΩ |
| Zaštita od kratkog spoja | 10 A zaštitni osigurač sa rastavni uložak osigurač tip gG |
| Kablovski uvod | gumena kablovska spojnica sa stepenastim uvodom 7-15 mm |
| Otpornost na udare | 100 gn u skladu sa IEC 60068-2-27 |
| Tip ormana | kompletno spreman za korišćenje |
| Otpornost na vibracije | 15 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6 |
| Masa proizvoda | 0.31 kg |
| Kompatibilnost proizvoda | ZB2BE101 za svaki smer |
| Kompatibilnost proizvoda | ZB2BE102 za taster za nužno isključenje |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-1 |
| Ip stepen zaštite | IP65 conforming to IEC 60529 |
| Upotreba upravljačke stanice | dvostruko izolovana |
| Tip upravljanja | intuitivno |
| Povezivanje – priključci | vijčani priključni blokovi, 1 x 2.5 mm² sa ili bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključni blokovi, 2 x 1.5 mm² sa ili bez kablovskog završetka |
| [ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 |
| Temperatura okoline za skladištenje | -40-70 °C |
| Sastav upravljačke stanice | 2 tastera sa navlakom + 1 taster za nužno isključenje |
| Kategorija prenapona | klasa II u skladu sa IEC 61140 |
| Operacija kontakata | sporo isključenje |
| Mehanička blokada | sa mehaničkom blokadom |
| Boja upravljačke stanice | žuta |
| Mehanička trajnost | 1000000 ciklusa |
| Sila u radu | 13-15 N |
| Tip upravljačkog tastera | prvi taster 1 NO dizanje, sporo |
| Tip upravljačkog tastera | drugi taster 1 NO naniže, sporo |
| Tip upravljačkog tastera | taster za nužno isključenje Ø 30 mm 1 NC akcija okidanja |
| Tip električnog kola | upravljačko kolo |
| [ithe] dozvoljena termička struja u ormanu | 10 A |
| Materijal kućišta | polipropilen |
| Označavanje koda kontakta | A600 AC-15, Ue = 240 V, Ie = 3 A u skladu sa IEC 60947-5-1 dodatak A |
| Označavanje koda kontakta | A600 AC-15, Ue = 600 V, Ie = 1.2 A u skladu sa IEC 60947-5-1 dodatak A |
| Označavanje koda kontakta | Q600 DC-13, Ue = 250 V, Ie = 0.27 A u skladu sa IEC 60947-5-1 dodatak A |
| Označavanje koda kontakta | Q600 DC-13, Ue = 600 V, Ie = 0.1 A u skladu sa IEC 60947-5-1 dodatak A |
| Tretman zaštite | TH |
| Nazivna snaga u w | 40 W DC-13 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 120 V, faktor opterećenja = 0.5 (induktivno opterećenje) u skladu sa IEC 60947-5-1 dodatak C |
| Nazivna snaga u w | 48 W DC-13 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 48 V, faktor opterećenja = 0.5 (induktivno opterećenje) u skladu sa IEC 60947-5-1 dodatak C |
| Nazivna snaga u w | 65 W DC-13 za 1000000 ciklusa, broj operacija <60 ciklusa/min pri 24 V, faktor opterećenja = 0.5 (induktivno opterećenje) u skladu sa IEC 60947-5-1 dodatak C |
