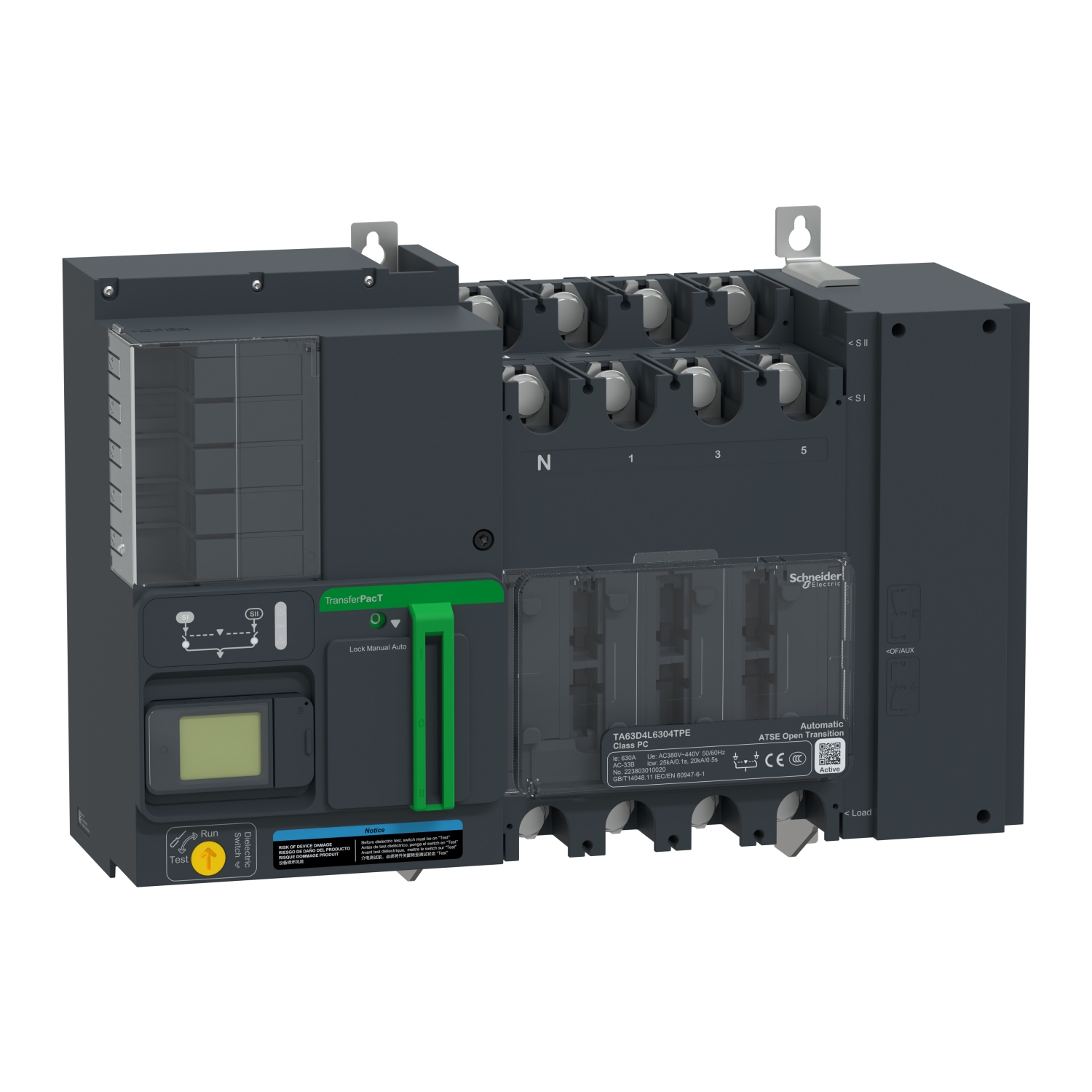

TransferPacT Active Automatic, 500A, 400V, 4P, LCD, frame 630A
- Šifra proizvoda: TA63D4L5004TPE
- Kategorija: Rastavljači za promenu izvora napajanja
| Broj polova | 4P |
|---|---|
| Tip proizvoda ili komponente | automatic transfer switch |
| [ie] nazivna struja | 500 A |
| Grupa proizvoda | TransferPacT |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| Grupa proizvoda | TransferPacT |
| Indikator pozicije kontakta | da |
| Tip mreže | AC |
| Donji priključak | screwed |
| Tip proizvoda ili komponente | automatic transfer switch |
| Gornji priključak | screwed |
| Način montiranja | fiksno |
| [icm] nazivna kratkospojna moć uključenja | 40 kA sam rastavljač 400 V AC pri 50 Hz |
| [icm] nazivna kratkospojna moć uključenja | 330 kA sa zaštitnim prekidačem 400 V AC pri 50 Hz |
| Pogodno za izolaciju | da |
| Broj polova | 4P |
| Primena uređaja | promena izvora napajanja |
Dopunske Informacije
| Broj pozicija kontakta | 3 |
| Visina | 341 mm |
| Povezivanje | 45 mm |
| [ith] dozvoljena termička struja u vazduhu | 500 A pri 60 °C |
| [ue] nazivni napon | 400 V AC 50/60 Hz |
| Opis opcija zaključavanja | katanac u OFF položaju |
| Opis opcija zaključavanja | padlock in SI / SII position |
| Nosači za montažu | ploča |
| Način rada | ručno |
| Način rada | automatski |
| Masa proizvoda | 22.8 kg |
| Signalni kontakt | 1 NO + 2 NC |
| Signalni kontakt | 1 NC + 2 NO |
| Signalni kontakt | 2 NO |
| Tip upravljanja | 4 push-buttons |
| Kategorija upotrebe | AC-33B |
| [ui] nazivni napon izolacije | prekidač: 800 V |
| [ui] nazivni napon izolacije | controller: 500 V |
| Mehanička trajnost | 10000 ciklusa |
| [ie] nazivna struja | 500 A |
| Mehanička blokada | sa mehaničkom blokadom |
| Lokalna signalizacija | zauključen uređaj: LED indikator (zelena) |
| Lokalna signalizacija | zaalarm: LED indikator (crvena) |
| [uimp] nazivni podnosivi impulsni napon | prekidač: 12 kV |
| [uimp] nazivni podnosivi impulsni napon | controller: 6 kV |
| Širina | 467 mm |
| Tip displeja | LCD ekran |
| Klasa rastavljača za izmenu izvora napajanja | PC |
| Dubina | 185.8 mm |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 20 kA tokom 0.5 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 25 kA tokom 0.1 s |
| Nazivni ciklus | neprekidno |
