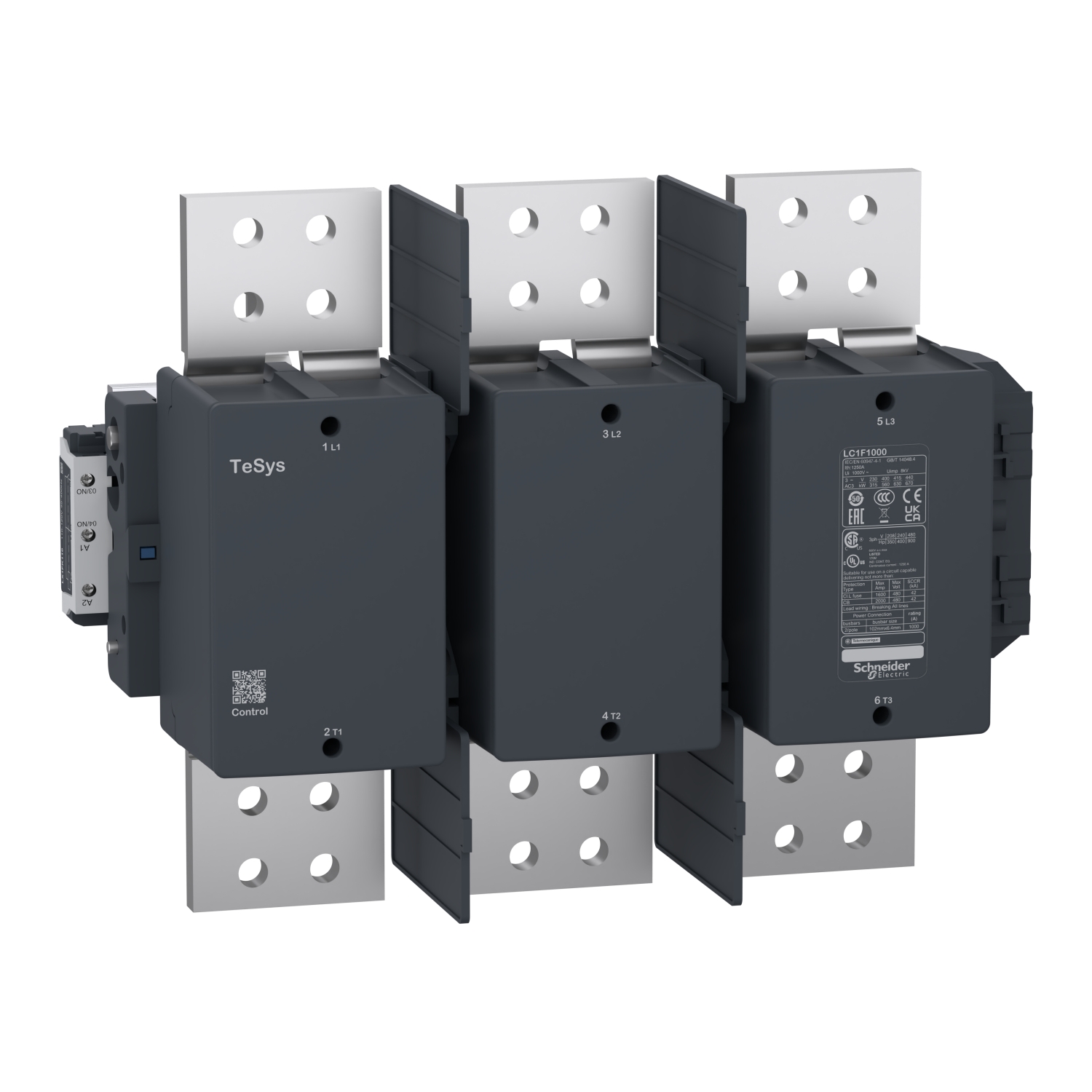

TeSys F kontaktor – 3P (3 NO) – AC-3 – <= 440 V 1000 A - kalem 230 V AC
- Šifra proizvoda: LC1F1000P7
- Kategorija: Deca kontaktori
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | LC1F |
| Tip proizvoda ili komponente | kontaktor |
| Napon upravljačkog kola | 230 V AC 40…400 Hz |
| Tip upravljačkog kola | AC pri 40…400 Hz |
| Grupa proizvoda | TeSys |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
1.370.244,44 rsd
- Opis proizvoda
Osnovne Informacije
| Napon upravljačkog kola | 230 V AC 40…400 Hz |
| [ue] nazivni napon | <= 440 V AC 50/60 Hz |
| Primena kontaktora | upravljanje motorom |
| Primena kontaktora | rezistivno opterećenje |
| Tip proizvoda ili komponente | kontaktor |
| Kategorija upotrebe | AC-1 |
| Kategorija upotrebe | AC-3 |
| [ie] nazivna struja | 1250 A (at <40 °C) at <= 440 V AC AC-1 |
| [ie] nazivna struja | 1000 A (at <55 °C) at <= 440 V AC AC-3 |
| Broj polova | 3P |
| Grupa proizvoda | TeSys F |
| Grupa proizvoda | TeSys |
| Kratko ime uređaja | LC1F |
Dopunske Informacije
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | CB |
| Sertifikacija proizvoda | UKCA |
| Snaga disipacije po polu | 200 W AC-1 |
| Prosečna impedansa | 0.1 mΩ – Ith 1250 A 50 Hz |
| Standardi | IEC 60947-4-1 |
| Standardi | EN 60947-1 |
| Standardi | IEC 60947-1 |
| Standardi | EN 60947-4-1 |
| Nosači za montažu | ploča |
| Napon kalema kontaktora | 230 V AC standardno |
| Opseg snage | 315-315 kW pri 220-230 V trofazne |
| Opseg snage | 560-560 kW pri 380-400 V trofazne |
| Opseg snage | 630-630 kW pri 415-415 V trofazne |
| Opseg snage | 670-670 kW pri 440-440 V trofazne |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Raspored kontakata | 3 NO |
| Maksimalni radni ciklus | 600 ciklusa/h pri <55 °C |
| Kategorija prenapona | III |
| [ui] nazivni napon izolacije | 1000 V u skladu sa IEC 60947-4-1 |
| [ui] nazivni napon izolacije | 1500 V u skladu sa VDE 0110 grupa C |
| [ith] dozvoljena termička struja u vazduhu | 1250 A (at 40 °C) |
| Tip upravljačkog kola | AC pri 40…400 Hz |
| Nazivna prekidna moć | 8 kA conforming to IEC 60947-4-1 |
| Pripadajući osigurač | 2000 A gG at <= 440 V |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka |
| Povezivanje – priključci | kolo napajanja: sabirnica 3 kabl(ovi) |
| Povezivanje – priključci | kolo napajanja: sabirnica 4 kabl(ovi) |
| Tip motornog pokretača | kontaktor za direktno puštanje u rad |
| Vreme uključenja/isključenja | 40…80 ms zatvaranje |
| Vreme uključenja/isključenja | 100…200 ms otvaranje |
| Kompatibilnost | LC1F |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 10000 A 40 °C – 10 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 7500 A 40 °C – 30 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 5500 A 40 °C – 1 min |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 4200 A 40 °C – 3 min |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 3000 A 40 °C – 10 min |
- Opis proizvoda
Osnovne Informacije
| Napon upravljačkog kola | 230 V AC 40…400 Hz |
| [ue] nazivni napon | <= 440 V AC 50/60 Hz |
| Primena kontaktora | upravljanje motorom |
| Primena kontaktora | rezistivno opterećenje |
| Tip proizvoda ili komponente | kontaktor |
| Kategorija upotrebe | AC-1 |
| Kategorija upotrebe | AC-3 |
| [ie] nazivna struja | 1250 A (at <40 °C) at <= 440 V AC AC-1 |
| [ie] nazivna struja | 1000 A (at <55 °C) at <= 440 V AC AC-3 |
| Broj polova | 3P |
| Grupa proizvoda | TeSys F |
| Grupa proizvoda | TeSys |
| Kratko ime uređaja | LC1F |
Dopunske Informacije
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | CB |
| Sertifikacija proizvoda | UKCA |
| Snaga disipacije po polu | 200 W AC-1 |
| Prosečna impedansa | 0.1 mΩ – Ith 1250 A 50 Hz |
| Standardi | IEC 60947-4-1 |
| Standardi | EN 60947-1 |
| Standardi | IEC 60947-1 |
| Standardi | EN 60947-4-1 |
| Nosači za montažu | ploča |
| Napon kalema kontaktora | 230 V AC standardno |
| Opseg snage | 315-315 kW pri 220-230 V trofazne |
| Opseg snage | 560-560 kW pri 380-400 V trofazne |
| Opseg snage | 630-630 kW pri 415-415 V trofazne |
| Opseg snage | 670-670 kW pri 440-440 V trofazne |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Raspored kontakata | 3 NO |
| Maksimalni radni ciklus | 600 ciklusa/h pri <55 °C |
| Kategorija prenapona | III |
| [ui] nazivni napon izolacije | 1000 V u skladu sa IEC 60947-4-1 |
| [ui] nazivni napon izolacije | 1500 V u skladu sa VDE 0110 grupa C |
| [ith] dozvoljena termička struja u vazduhu | 1250 A (at 40 °C) |
| Tip upravljačkog kola | AC pri 40…400 Hz |
| Nazivna prekidna moć | 8 kA conforming to IEC 60947-4-1 |
| Pripadajući osigurač | 2000 A gG at <= 440 V |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka |
| Povezivanje – priključci | kolo napajanja: sabirnica 3 kabl(ovi) |
| Povezivanje – priključci | kolo napajanja: sabirnica 4 kabl(ovi) |
| Tip motornog pokretača | kontaktor za direktno puštanje u rad |
| Vreme uključenja/isključenja | 40…80 ms zatvaranje |
| Vreme uključenja/isključenja | 100…200 ms otvaranje |
| Kompatibilnost | LC1F |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 10000 A 40 °C – 10 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 7500 A 40 °C – 30 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 5500 A 40 °C – 1 min |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 4200 A 40 °C – 3 min |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 3000 A 40 °C – 10 min |
