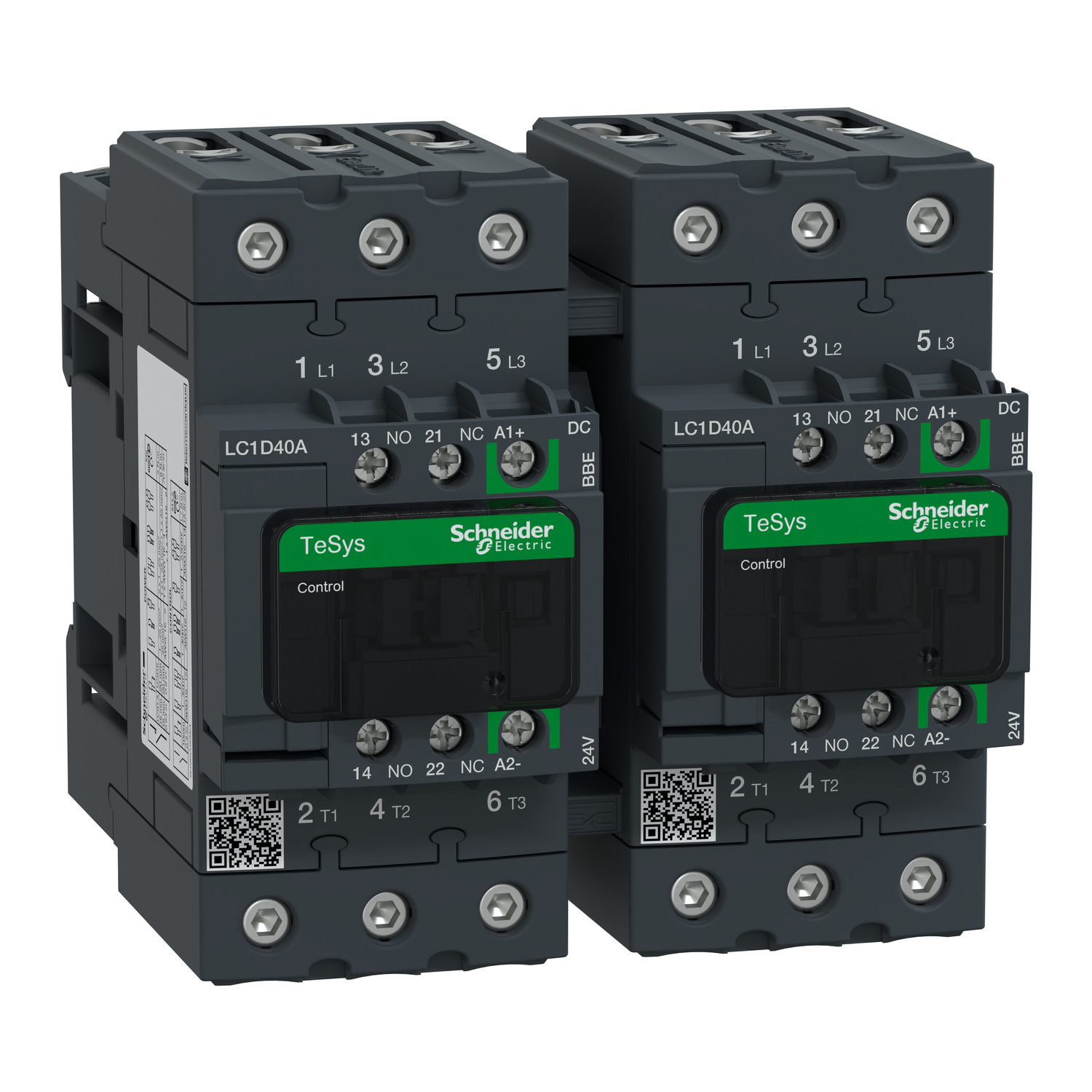

TeSys D kontaktor za promenu smera-3P-
Click to enlarge

TeSys D kontaktor za promenu smera-3P-<=440 V - 40 A AC-3 - 24 V DC kalem

Broj polova3P
Kratko ime uređajaLC2D
Snaga motora kw30 kW at 660…690 V AC 50 Hz
Tip proizvoda ili komponentekontaktor za promenu smera
Ime proizvodaTeSys Deca
Napon upravljačkog kola24 V DC
Raspored kontakata3 NO
Grupa proizvodaTeSys Deca

65.845,46 rsd

Dodaj u Listu Želja
Uporedi
  • Opis proizvoda
Osnovne Informacije
[ue] nazivni napon kolo napajanja: 690 V AC 25…400 Hz
Nosači za montažu šina
Nosači za montažu ploča
Primena kontaktora upravljanje motorom
Primena kontaktora rezistivno opterećenje
Tip proizvoda ili komponente kontaktor za promenu smera
Sertifikacije proizvoda CCC
Sertifikacije proizvoda CSA
Sertifikacije proizvoda EAC
Sertifikacije proizvoda UL
Sertifikacije proizvoda KC
Sertifikacije proizvoda DNV-GL
Sertifikacije proizvoda LROS (Lloyds register of shipping)
Sertifikacije proizvoda UKCA
Ime proizvoda Tesys Deca green
Ime proizvoda TeSys Deca
[uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60947
Raspored kontakata 3 NO
Maksimalni radni ciklus 3600 ciklusa/h pri <60 °C
Broj polova 3P
Snaga motora hp 3 hp at 115 V AC 60 Hz for monofazne motors
Snaga motora hp 5 hp at 230/240 V AC 60 Hz for monofazne motors
Snaga motora hp 10 hp at 200/208 V AC 60 Hz for trofazne motors
Snaga motora hp 10 hp at 230/240 V AC 60 Hz for trofazne motors
Snaga motora hp 30 hp at 460/480 V AC 60 Hz for trofazne motors
Snaga motora hp 30 hp at 575/600 V AC 60 Hz for trofazne motors
Snaga motora kw 11 kW at 220…230 V AC 50 Hz
Snaga motora kw 18.5 kW at 380…400 V AC 50 Hz
Snaga motora kw 22 kW at 415 V AC 50 Hz
Snaga motora kw 22 kW at 440 V AC 50 Hz
Snaga motora kw 22 kW at 500 V AC 50 Hz
Snaga motora kw 30 kW at 660…690 V AC 50 Hz
Tip blokade mehanička
Grupa proizvoda TeSys Deca
[ith] dozvoljena termička struja u vazduhu 10 A (at 60 °C) for signalno kolo
[ith] dozvoljena termička struja u vazduhu 60 A (at 60 °C) for kolo napajanja
Nivo sigurnosne pouzdanosti B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1
Nivo sigurnosne pouzdanosti B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1
Nazivna prekidna moć 800 A at 440 V for kolo napajanja conforming to IEC 60947
Irms nazivna moć uključenja 140 A AC for signalno kolo conforming to IEC 60947-5-1
Irms nazivna moć uključenja 250 A DC for signalno kolo conforming to IEC 60947-5-1
Irms nazivna moć uključenja 800 A at 440 V for kolo napajanja conforming to IEC 60947
Grupa proizvoda TeSys
Grupa proizvoda TeSys Deca
Vreme uključenja/isključenja 55…65 ms zatvaranje
Vreme uključenja/isključenja 20…120 ms otvaranje >= 17221)
Vreme uključenja/isključenja 20…80 ms otvaranje >= 18011)
Moment pritezanja upravljačko kolo: 1.7 N.m – na vijčani priključni blokovi – sa odvijačem matica Ø 6 mm
Moment pritezanja upravljačko kolo: 1.7 N.m – na vijčani priključni blokovi – sa odvijačem Philips No 2
Moment pritezanja kolo napajanja: 8 N.m – na EverLink BTR vijčani priključak – kabl 25-35 mm² šestougaona 4 mm
Moment pritezanja kolo napajanja: 5 N.m – na EverLink BTR vijčani priključak – kabl 1-25 mm² šestougaona 4 mm
Mehanička trajnost 6 miliona ciklusa
Kratko ime uređaja LC2D
[icw] kratkotrajna podnosiva struja kratkog spoja 100 A – 1 s for signalno kolo
[icw] kratkotrajna podnosiva struja kratkog spoja 120 A – 500 ms for signalno kolo
[icw] kratkotrajna podnosiva struja kratkog spoja 140 A – 100 ms for signalno kolo
[icw] kratkotrajna podnosiva struja kratkog spoja 320 A 40 °C – 10 s for kolo napajanja
[icw] kratkotrajna podnosiva struja kratkog spoja 720 A 40 °C – 1 s for kolo napajanja
[icw] kratkotrajna podnosiva struja kratkog spoja 72 A 40 °C – 10 min for kolo napajanja
[icw] kratkotrajna podnosiva struja kratkog spoja 165 A 40 °C – 1 min for kolo napajanja
Napon upravljačkog kola 24 V DC
Snaga disipacije po polu 2.4 W AC-3
Snaga disipacije po polu 5.4 W AC-1
Snaga disipacije po polu 2.4 W AC-3e
Prosečna impedansa 1.5 mΩ – Ith 60 A 50 Hz for kolo napajanja
Sastav pomoćnog kontakta 1 NO + 1 NC
Kategorija upotrebe AC-3
Kategorija upotrebe AC-1
Kategorija upotrebe AC-3e
[ie] nazivna struja 60 A (at <60 °C) at <= 440 V AC-1 for kolo napajanja
[ie] nazivna struja 40 A (at <60 °C) at <= 440 V AC-3 for kolo napajanja
[ie] nazivna struja 40 A (at <60 °C) at <= 440 V AC-3e for kolo napajanja
Kategorija prenapona III
[ui] nazivni napon izolacije kolo napajanja: 690 V u skladu sa IEC 60947-4-1
[ui] nazivni napon izolacije signalno kolo: 690 V u skladu sa IEC 60947-1
Zaštitni poklopac sa
Tip upravljačkog kola DC DC mala potrošnja
Standardi EN/IEC 60947-4-1
Standardi EN/IEC 60947-5-1
Standardi UL 60947-4-1
Standardi CSA C22.2 No 60947-4-1
Standardi IEC 60335-1
Pripadajući osigurač 10 A gG for signalno kolo conforming to IEC 60947-5-1
Pripadajući osigurač 80 A gG at <= 690 V coordination tip 1 for kolo napajanja
Pripadajući osigurač 80 A gG at <= 690 V coordination tip 2 for kolo napajanja
Povezivanje – priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
Povezivanje – priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
Povezivanje – priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa
Povezivanje – priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa
Povezivanje – priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični
Povezivanje – priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični
Povezivanje – priključci kolo napajanja: EverLink BTR vijčani priključak 1 kabl(ovi) 1-35 mm²fleksibilni bez kablovskog završetka
Povezivanje – priključci kolo napajanja: EverLink BTR vijčani priključak 2 kabl(ovi) 1-25 mm²fleksibilni bez kablovskog završetka
Povezivanje – priključci kolo napajanja: EverLink BTR vijčani priključak 1 kabl(ovi) 1-35 mm²fleksibilni sa
Povezivanje – priključci kolo napajanja: EverLink BTR vijčani priključak 2 kabl(ovi) 1-25 mm²fleksibilni sa
Povezivanje – priključci kolo napajanja: EverLink BTR vijčani priključak 1 kabl(ovi) 1-35 mm²jednožični
Povezivanje – priključci kolo napajanja: EverLink BTR vijčani priključak 2 kabl(ovi) 1-25 mm²jednožični
Prezentacija uređaja prefabrikovan sa promenom redosleda faza
Električna trajnost 2 miliona ciklusa 35 A AC-3 pri Ue <= 440 V
Električna trajnost 0.7 miliona ciklusa 60 A AC-1 pri Ue <= 440 V
Električna trajnost 2 miliona ciklusa 35 A AC-3e pri Ue <= 440 V
Dopunske Informacije
Snaga držanja u w 0.5-0.5 W pri 20 °C
Otpornost izolacije > 10 MOhm for signalno kolo
Udarna snaga u w 11-11 W pri 20 °C
Ograničenje napona upravljačkog kola <= 0.1 Uc -40-70 °C propad napona DC
Ograničenje napona upravljačkog kola 0.8…1.2 Uc -40-60 °C u radu DC
Ograničenje napona upravljačkog kola 1…1.2 Uc 60-70 °C u radu DC
Minimalni napon preklapanja 17 V for signalno kolo
Disipacija toplote 0.5-0.5 W
Vreme nepreklapanja 1.5 milisekundi pri isključenju između NC i NO kontakta
Vreme nepreklapanja 1.5 milisekundi pri zatvaranju između NC i NO kontakta
Minimalna struja preklapanja 5 mA for signalno kolo
Tehnologija kalema ugrađeno ograničenje u oba smera
Tip pomoćnog kontakta tip mehanički povezani 1 NO + 1 NC u skladu sa IEC 60947-5-1
Tip pomoćnog kontakta tip preslikani kontakt 1 NC u skladu sa IEC 60947-4-1
Frekvencija signalnog kola 25…400 Hz
Kompatibilnost LC2D
