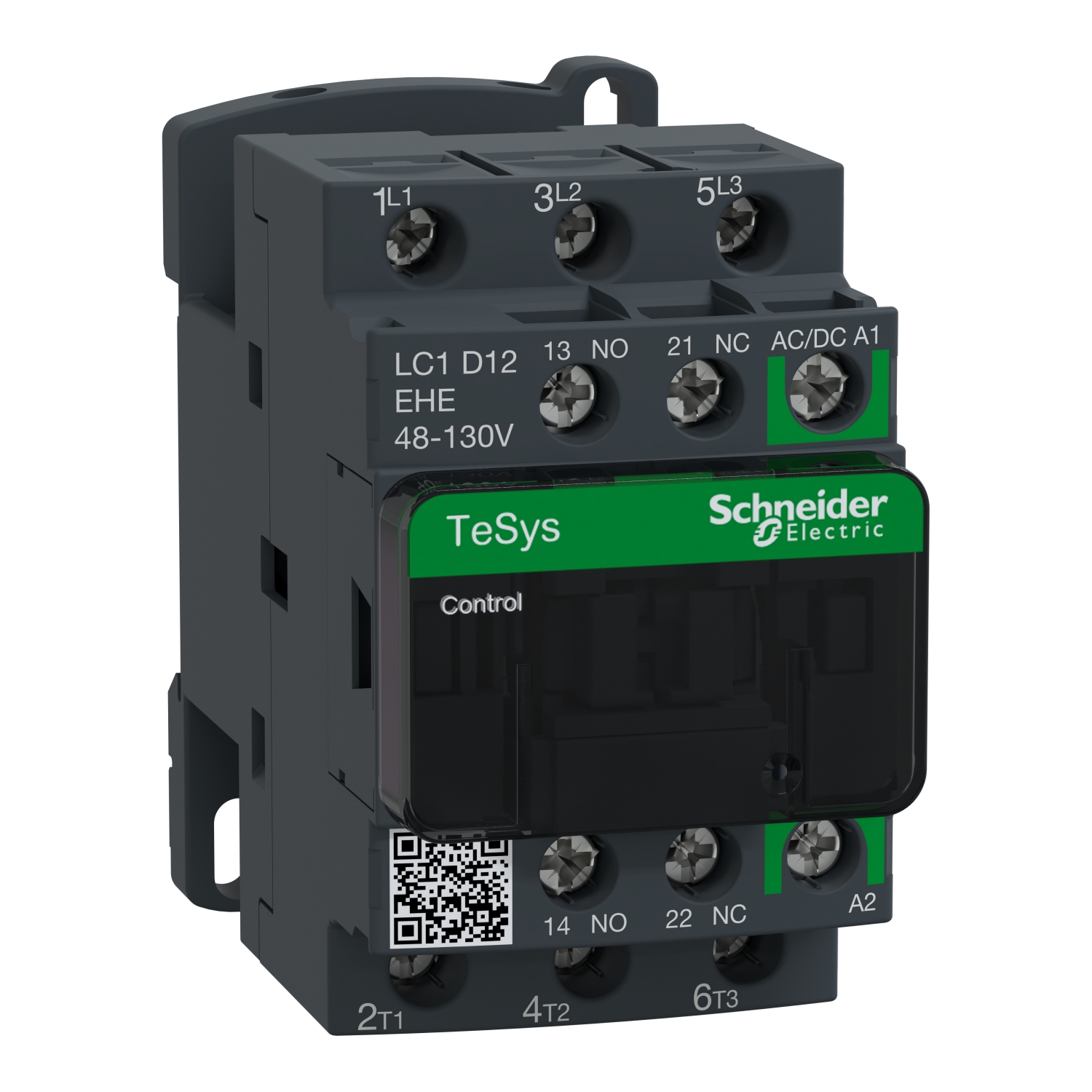

TeSys D kontaktor 3P 12A AC-3 do 440V kalem 48-130V AC/DC
- Šifra proizvoda: LC1D12EHE
- Kategorija: Deca kontaktori
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | LC1D |
| Tip proizvoda ili komponente | kontaktor |
| Napon upravljačkog kola | 48…130 V DC |
| Tip upravljačkog kola | AC/DC pri 50/60 Hz AC/DC elektronika |
| Grupa proizvoda | TeSys Deca |
10.972,74 rsd
- Opis proizvoda
Osnovne Informacije
| [ue] nazivni napon | kolo napajanja: <= 690 V AC 25…400 Hz |
| Primena kontaktora | upravljanje motorom |
| Primena kontaktora | rezistivno opterećenje |
| Tip proizvoda ili komponente | kontaktor |
| Broj polova | 3P |
| Grupa proizvoda | TeSys Deca |
| Grupa proizvoda | TeSys |
| Grupa proizvoda | TeSys Deca |
| Kratko ime uređaja | LC1D |
| Napon upravljačkog kola | 48…130 V AC 50/60 Hz |
| Napon upravljačkog kola | 48…130 V DC |
| Kategorija upotrebe | AC-1 |
| Kategorija upotrebe | AC-3 |
| Kategorija upotrebe | AC-3e |
| [ie] nazivna struja | 25 A (at <60 °C) at <= 440 V AC-1 for kolo napajanja |
| [ie] nazivna struja | 12 A (at <60 °C) at <= 440 V AC-3 for kolo napajanja |
| [ie] nazivna struja | 12 A (at <60 °C) at <= 440 V AC-3e for kolo napajanja |
Dopunske Informacije
| Nosači za montažu | ploča |
| Nosači za montažu | šina |
| Snaga držanja u w | 0.8-0.8 W pri 20 °C |
| Otpornost izolacije | > 10 MOhm for signalno kolo |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947 |
| Raspored kontakata | 3 NO |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 1-4 mm² – cable stiffness: fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 1-2.5 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: jednožični |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 1-4 mm² – cable stiffness: jednožični |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 1-4 mm² – cable stiffness: fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 1-2.5 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: jednožični |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 1-4 mm² – cable stiffness: jednožični |
| Maksimalni radni ciklus | 3600 ciklusa/h pri <60 °C |
| Udarna snaga u w | 24-24 W 20 °C) |
| Snaga držanja u va | 1.3-1.3 VA 50/60 Hz (at 20 °C) |
| Snaga motora kw | 3 kW at 220…230 V AC 50 Hz (AC-3) |
| Snaga motora kw | 5.5 kW at 380…400 V AC 50 Hz (AC-3) |
| Snaga motora kw | 5.5 kW at 415 V AC 50 Hz (AC-3) |
| Snaga motora kw | 5.5 kW at 440 V AC 50 Hz (AC-3) |
| Snaga motora kw | 7.5 kW at 500 V AC 50 Hz (AC-3) |
| Snaga motora kw | 7.5 kW at 660…690 V AC 50 Hz (AC-3) |
| Snaga motora kw | 3 kW at 220…230 V AC 50 Hz (AC-3e) |
| Snaga motora kw | 5.5 kW at 380…400 V AC 50 Hz (AC-3e) |
| Snaga motora kw | 5.5 kW at 415 V AC 50 Hz (AC-3e) |
| Snaga motora kw | 5.5 kW at 440 V AC 50 Hz (AC-3e) |
| Snaga motora kw | 7.5 kW at 500 V AC 50 Hz (AC-3e) |
| Snaga motora kw | 7.5 kW at 660…690 V AC 50 Hz (AC-3e) |
| Snaga motora hp | 0.5 hp at 115 V AC 60 Hz for monofazne motors |
| Snaga motora hp | 2 hp at 230/240 V AC 60 Hz for monofazne motors |
| Snaga motora hp | 3 hp at 200/208 V AC 60 Hz for trofazne motors |
| Snaga motora hp | 3 hp at 230/240 V AC 60 Hz for trofazne motors |
| Snaga motora hp | 7.5 hp at 460/480 V AC 60 Hz for trofazne motors |
| Snaga motora hp | 10 hp at 575/600 V AC 60 Hz for trofazne motors |
| [ith] dozvoljena termička struja u vazduhu | 10 A (at 60 °C) for signalno kolo |
| [ith] dozvoljena termička struja u vazduhu | 25 A (at 60 °C) for kolo napajanja |
| Ograničenje napona upravljačkog kola | <= 0.1 Uc -40-70 °C propad napona AC/DC |
| Ograničenje napona upravljačkog kola | 0.85…1.1 Uc -40-60 °C u radu AC/DC |
| Ograničenje napona upravljačkog kola | 1…1.1 Uc 60-70 °C u radu AC/DC |
| Nivo sigurnosne pouzdanosti | B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 |
| Nivo sigurnosne pouzdanosti | B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 |
| Stepen zaprljanosti | 3 |
| Nazivna prekidna moć | 250 A at 440 V for kolo napajanja conforming to IEC 60947 |
| Irms nazivna moć uključenja | 250 A at 440 V for kolo napajanja conforming to IEC 60947 |
| Irms nazivna moć uključenja | 140 A AC for signalno kolo conforming to IEC 60947-5-1 |
| Irms nazivna moć uključenja | 250 A DC for signalno kolo conforming to IEC 60947-5-1 |
| Vreme uključenja/isključenja | 45…55 ms zatvaranje |
| Vreme uključenja/isključenja | 20…90 ms otvaranje |
| Minimalni napon preklapanja | 17 V for signalno kolo |
| Moment pritezanja | upravljačko kolo: 1.7 N.m – na vijčani priključni blokovi – sa odvijačem matica Ø 6 mm |
| Moment pritezanja | upravljačko kolo: 1.7 N.m – na vijčani priključni blokovi – sa odvijačem Philips No 2 |
| Moment pritezanja | kolo napajanja: 1.7 N.m – na vijčani priključni blokovi – sa odvijačem matica Ø 6 mm |
| Moment pritezanja | kolo napajanja: 1.7 N.m – na vijčani priključni blokovi – sa odvijačem Philips No 2 |
| Moment pritezanja | kolo napajanja: 1.7 N.m – na vijčani priključni blokovi – sa odvijačem pozidiv broj 2 |
| Moment pritezanja | upravljačko kolo: 1.7 N.m – na vijčani priključni blokovi – sa odvijačem pozidiv broj 2 |
| Mehanička trajnost | 15 miliona ciklusa |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 100 A – 1 s for signalno kolo |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 120 A – 500 ms for signalno kolo |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 140 A – 100 ms for signalno kolo |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 30 A 40 °C – 10 min for kolo napajanja |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 61 A 40 °C – 1 min for kolo napajanja |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 105 A 40 °C – 10 s for kolo napajanja |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 210 A 40 °C – 1 s for kolo napajanja |
| Disipacija toplote | 0.8-0.8 W at 50/60 Hz |
| Vreme nepreklapanja | 1.5 milisekundi pri isključenju između NC i NO kontakta |
| Vreme nepreklapanja | 1.5 milisekundi pri zatvaranju između NC i NO kontakta |
| Minimalna struja preklapanja | 5 mA for signalno kolo |
| Snaga disipacije po polu | 1.56 W AC-1 |
| Snaga disipacije po polu | 0.36 W AC-3 |
| Snaga disipacije po polu | 0.36 W AC-3e |
| Prosečna impedansa | 2.5 mΩ – Ith 25 A 50 Hz for kolo napajanja |
| Sastav pomoćnog kontakta | 1 NO + 1 NC |
| Udarna snaga u va | 25-25 VA 50/60 Hz (at 20 °C) |
| Tehnologija kalema | ugrađeno ograničenje u oba smera |
| Tip pomoćnog kontakta | tip mehanički povezani 1 NO + 1 NC u skladu sa IEC 60947-5-1 |
| Tip pomoćnog kontakta | tip preslikani kontakt 1 NC u skladu sa IEC 60947-4-1 |
| Kategorija prenapona | III |
| [ui] nazivni napon izolacije | kolo napajanja: 690 V u skladu sa IEC 60947-4-1 |
| [ui] nazivni napon izolacije | signalno kolo: 690 V u skladu sa IEC 60947-1 |
| Zaštitni poklopac | sa |
| Tip upravljačkog kola | AC/DC pri 50/60 Hz AC/DC elektronika |
| Pripadajući osigurač | 10 A gG for signalno kolo conforming to IEC 60947-5-1 |
| Pripadajući osigurač | 40 A gG at <= 690 V coordination tip 1 for kolo napajanja |
| Pripadajući osigurač | 25 A gG at <= 690 V coordination tip 2 for kolo napajanja |
| Frekvencija signalnog kola | 25…400 Hz |
| Električna trajnost | 2.3 miliona ciklusa 11 A AC-3 pri Ue <= 440 V |
| Električna trajnost | 0.8 miliona ciklusa 25 A AC-1 pri Ue <= 440 V |
| Električna trajnost | 2.3 miliona ciklusa 11 A AC-3e pri Ue <= 440 V |
| Kompatibilnost | LC1D |

- Opis proizvoda
Osnovne Informacije
| [ue] nazivni napon | kolo napajanja: <= 690 V AC 25…400 Hz |
| Primena kontaktora | upravljanje motorom |
| Primena kontaktora | rezistivno opterećenje |
| Tip proizvoda ili komponente | kontaktor |
| Broj polova | 3P |
| Grupa proizvoda | TeSys Deca |
| Grupa proizvoda | TeSys |
| Grupa proizvoda | TeSys Deca |
| Kratko ime uređaja | LC1D |
| Napon upravljačkog kola | 48…130 V AC 50/60 Hz |
| Napon upravljačkog kola | 48…130 V DC |
| Kategorija upotrebe | AC-1 |
| Kategorija upotrebe | AC-3 |
| Kategorija upotrebe | AC-3e |
| [ie] nazivna struja | 25 A (at <60 °C) at <= 440 V AC-1 for kolo napajanja |
| [ie] nazivna struja | 12 A (at <60 °C) at <= 440 V AC-3 for kolo napajanja |
| [ie] nazivna struja | 12 A (at <60 °C) at <= 440 V AC-3e for kolo napajanja |
Dopunske Informacije
| Nosači za montažu | ploča |
| Nosači za montažu | šina |
| Snaga držanja u w | 0.8-0.8 W pri 20 °C |
| Otpornost izolacije | > 10 MOhm for signalno kolo |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947 |
| Raspored kontakata | 3 NO |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 1-4 mm² – cable stiffness: fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 1-2.5 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: jednožični |
| Povezivanje – priključci | upravljačko kolo: vijčani priključni blokovi 2 1-4 mm² – cable stiffness: jednožični |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 1-4 mm² – cable stiffness: fleksibilni bez kablovskog završetka |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 1-2.5 mm² – cable stiffness: fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 1 1-4 mm² – cable stiffness: jednožični |
| Povezivanje – priključci | kolo napajanja: vijčani priključni blokovi 2 1-4 mm² – cable stiffness: jednožični |
| Maksimalni radni ciklus | 3600 ciklusa/h pri <60 °C |
| Udarna snaga u w | 24-24 W 20 °C) |
| Snaga držanja u va | 1.3-1.3 VA 50/60 Hz (at 20 °C) |
| Snaga motora kw | 3 kW at 220…230 V AC 50 Hz (AC-3) |
| Snaga motora kw | 5.5 kW at 380…400 V AC 50 Hz (AC-3) |
| Snaga motora kw | 5.5 kW at 415 V AC 50 Hz (AC-3) |
| Snaga motora kw | 5.5 kW at 440 V AC 50 Hz (AC-3) |
| Snaga motora kw | 7.5 kW at 500 V AC 50 Hz (AC-3) |
| Snaga motora kw | 7.5 kW at 660…690 V AC 50 Hz (AC-3) |
| Snaga motora kw | 3 kW at 220…230 V AC 50 Hz (AC-3e) |
| Snaga motora kw | 5.5 kW at 380…400 V AC 50 Hz (AC-3e) |
| Snaga motora kw | 5.5 kW at 415 V AC 50 Hz (AC-3e) |
| Snaga motora kw | 5.5 kW at 440 V AC 50 Hz (AC-3e) |
| Snaga motora kw | 7.5 kW at 500 V AC 50 Hz (AC-3e) |
| Snaga motora kw | 7.5 kW at 660…690 V AC 50 Hz (AC-3e) |
| Snaga motora hp | 0.5 hp at 115 V AC 60 Hz for monofazne motors |
| Snaga motora hp | 2 hp at 230/240 V AC 60 Hz for monofazne motors |
| Snaga motora hp | 3 hp at 200/208 V AC 60 Hz for trofazne motors |
| Snaga motora hp | 3 hp at 230/240 V AC 60 Hz for trofazne motors |
| Snaga motora hp | 7.5 hp at 460/480 V AC 60 Hz for trofazne motors |
| Snaga motora hp | 10 hp at 575/600 V AC 60 Hz for trofazne motors |
| [ith] dozvoljena termička struja u vazduhu | 10 A (at 60 °C) for signalno kolo |
| [ith] dozvoljena termička struja u vazduhu | 25 A (at 60 °C) for kolo napajanja |
| Ograničenje napona upravljačkog kola | <= 0.1 Uc -40-70 °C propad napona AC/DC |
| Ograničenje napona upravljačkog kola | 0.85…1.1 Uc -40-60 °C u radu AC/DC |
| Ograničenje napona upravljačkog kola | 1…1.1 Uc 60-70 °C u radu AC/DC |
| Nivo sigurnosne pouzdanosti | B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1 |
| Nivo sigurnosne pouzdanosti | B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1 |
| Stepen zaprljanosti | 3 |
| Nazivna prekidna moć | 250 A at 440 V for kolo napajanja conforming to IEC 60947 |
| Irms nazivna moć uključenja | 250 A at 440 V for kolo napajanja conforming to IEC 60947 |
| Irms nazivna moć uključenja | 140 A AC for signalno kolo conforming to IEC 60947-5-1 |
| Irms nazivna moć uključenja | 250 A DC for signalno kolo conforming to IEC 60947-5-1 |
| Vreme uključenja/isključenja | 45…55 ms zatvaranje |
| Vreme uključenja/isključenja | 20…90 ms otvaranje |
| Minimalni napon preklapanja | 17 V for signalno kolo |
| Moment pritezanja | upravljačko kolo: 1.7 N.m – na vijčani priključni blokovi – sa odvijačem matica Ø 6 mm |
| Moment pritezanja | upravljačko kolo: 1.7 N.m – na vijčani priključni blokovi – sa odvijačem Philips No 2 |
| Moment pritezanja | kolo napajanja: 1.7 N.m – na vijčani priključni blokovi – sa odvijačem matica Ø 6 mm |
| Moment pritezanja | kolo napajanja: 1.7 N.m – na vijčani priključni blokovi – sa odvijačem Philips No 2 |
| Moment pritezanja | kolo napajanja: 1.7 N.m – na vijčani priključni blokovi – sa odvijačem pozidiv broj 2 |
| Moment pritezanja | upravljačko kolo: 1.7 N.m – na vijčani priključni blokovi – sa odvijačem pozidiv broj 2 |
| Mehanička trajnost | 15 miliona ciklusa |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 100 A – 1 s for signalno kolo |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 120 A – 500 ms for signalno kolo |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 140 A – 100 ms for signalno kolo |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 30 A 40 °C – 10 min for kolo napajanja |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 61 A 40 °C – 1 min for kolo napajanja |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 105 A 40 °C – 10 s for kolo napajanja |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 210 A 40 °C – 1 s for kolo napajanja |
| Disipacija toplote | 0.8-0.8 W at 50/60 Hz |
| Vreme nepreklapanja | 1.5 milisekundi pri isključenju između NC i NO kontakta |
| Vreme nepreklapanja | 1.5 milisekundi pri zatvaranju između NC i NO kontakta |
| Minimalna struja preklapanja | 5 mA for signalno kolo |
| Snaga disipacije po polu | 1.56 W AC-1 |
| Snaga disipacije po polu | 0.36 W AC-3 |
| Snaga disipacije po polu | 0.36 W AC-3e |
| Prosečna impedansa | 2.5 mΩ – Ith 25 A 50 Hz for kolo napajanja |
| Sastav pomoćnog kontakta | 1 NO + 1 NC |
| Udarna snaga u va | 25-25 VA 50/60 Hz (at 20 °C) |
| Tehnologija kalema | ugrađeno ograničenje u oba smera |
| Tip pomoćnog kontakta | tip mehanički povezani 1 NO + 1 NC u skladu sa IEC 60947-5-1 |
| Tip pomoćnog kontakta | tip preslikani kontakt 1 NC u skladu sa IEC 60947-4-1 |
| Kategorija prenapona | III |
| [ui] nazivni napon izolacije | kolo napajanja: 690 V u skladu sa IEC 60947-4-1 |
| [ui] nazivni napon izolacije | signalno kolo: 690 V u skladu sa IEC 60947-1 |
| Zaštitni poklopac | sa |
| Tip upravljačkog kola | AC/DC pri 50/60 Hz AC/DC elektronika |
| Pripadajući osigurač | 10 A gG for signalno kolo conforming to IEC 60947-5-1 |
| Pripadajući osigurač | 40 A gG at <= 690 V coordination tip 1 for kolo napajanja |
| Pripadajući osigurač | 25 A gG at <= 690 V coordination tip 2 for kolo napajanja |
| Frekvencija signalnog kola | 25…400 Hz |
| Električna trajnost | 2.3 miliona ciklusa 11 A AC-3 pri Ue <= 440 V |
| Električna trajnost | 0.8 miliona ciklusa 25 A AC-1 pri Ue <= 440 V |
| Električna trajnost | 2.3 miliona ciklusa 11 A AC-3e pri Ue <= 440 V |
| Kompatibilnost | LC1D |
