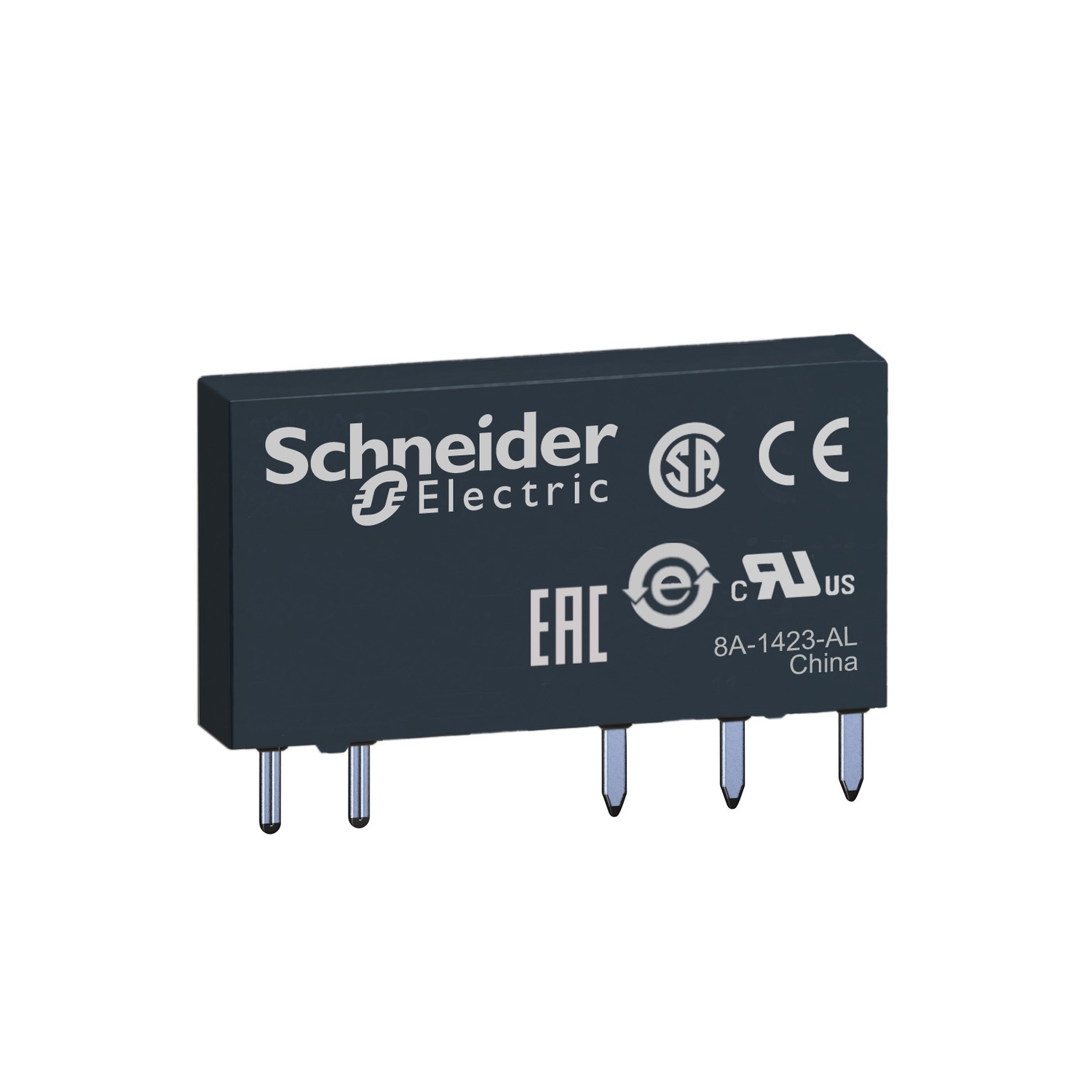

tanki utični interfejs relej – Zelio RSL – 1 C/O nizak nivo – 60 V DC – 6 A
- Šifra proizvoda: RSL1GB4ND
- Kategorija: Releji
| Kratko ime uređaja | RSL |
|---|---|
| Tip kontakata i sastav | 1 C/O |
| Tip proizvoda ili komponente | utični relej |
| Napon upravljačkog kola | 60 V DC |
| Grupa proizvoda | Harmony Electromechanical Relays |
| [in] nazivna struja | 6 A |
- Opis proizvoda
Osnovne Informacije
| Napon upravljačkog kola | 60 V DC |
| Tip proizvoda ili komponente | utični relej |
| Statusne led lampice | bez |
| Ime serije | uski interfejs relej |
| Tip kontakata i sastav | 1 C/O |
| [in] nazivna struja | 6 A |
| [ithe] dozvoljena termička struja u ormanu | 6 A pri -40-55 °C |
| Grupa proizvoda | Harmony Electromechanical Relays |
| Tip upravljanja | bez tastera |
| Operacija kontakata | relej niskog napona |
| [uc] napon upravljačkog kola | 60 V |
| Kratko ime uređaja | RSL |
Dopunske Informacije
| Opis priključaka iso n°1 | (A1-A2)CO |
| Opis priključaka iso n°1 | (11-12-14)OC |
| Broj operacija | <= 360 ciklusa/h pod opterećenjem |
| Broj operacija | <= 18000 ciklusa/h bez opterećenja |
| Kategorija zaštite | RT III |
| Test nivoi | nivo A grupna ugradnja |
| Nosači za montažu | utičnica ili razvodna tabla |
| Masa proizvoda | 0.0054 kg |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC |
| Maksimalni napon preklapanja | 277 V |
| Minimalna preklopna moć | 24 mW |
| Nazivno ograničenje napona | 45…84 V DC |
| [ie] nazivna radna struja | 6 A (AC-1/DC-1) u skladu sa IEC/UL |
| [ui] nazivni napon izolacije | 250 V u skladu sa IEC |
| [ui] nazivni napon izolacije | 277 V u skladu sa cUL |
| Minimalna struja preklapanja | 1 mA |
| Vreme uključenja/isključenja | 5 ms reset |
| Vreme uključenja/isključenja | 12 ms |
| Širina | 5 mm |
| Dubina | 18.5 mm |
| Minimalni napon preklapanja | 24 V |
| Maksimalna moć preklapanja | 1500 VA |
| Maksimalna moć preklapanja | 50 W |
| Sigurnosni podaci o pouzdanosti | B10d = 60000 |
| Visina | 28 mm |
| Materijal kontakata | legura srebra – pozlaćeno (AgSnO2) |
| Oblik pina | ravni (PCB tip) |
| Prosečan otpor | 16600 Ω pri 23 °C +/- 15 % |
| Prezentacija uređaja | kompletan proizvod |
| Prosečna potrošnja u w | 0.21 W |
| Električna trajnost | 60000 ciklusa, 6 A pri 250 V, AC-1 C/O |
| Mehanička trajnost | 10000000 ciklusa |
| Kompatibilnost | RSL |
| Radni položaj | bilo koja pozicija |
| Struja opterećenja | 6 A pri 250 V AC 0.5 mm udaljenost montaže |
| Prag napona propada | >= 0.05 Uc |
- Opis proizvoda
Osnovne Informacije
| Napon upravljačkog kola | 60 V DC |
| Tip proizvoda ili komponente | utični relej |
| Statusne led lampice | bez |
| Ime serije | uski interfejs relej |
| Tip kontakata i sastav | 1 C/O |
| [in] nazivna struja | 6 A |
| [ithe] dozvoljena termička struja u ormanu | 6 A pri -40-55 °C |
| Grupa proizvoda | Harmony Electromechanical Relays |
| Tip upravljanja | bez tastera |
| Operacija kontakata | relej niskog napona |
| [uc] napon upravljačkog kola | 60 V |
| Kratko ime uređaja | RSL |
Dopunske Informacije
| Opis priključaka iso n°1 | (A1-A2)CO |
| Opis priključaka iso n°1 | (11-12-14)OC |
| Broj operacija | <= 360 ciklusa/h pod opterećenjem |
| Broj operacija | <= 18000 ciklusa/h bez opterećenja |
| Kategorija zaštite | RT III |
| Test nivoi | nivo A grupna ugradnja |
| Nosači za montažu | utičnica ili razvodna tabla |
| Masa proizvoda | 0.0054 kg |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC |
| Maksimalni napon preklapanja | 277 V |
| Minimalna preklopna moć | 24 mW |
| Nazivno ograničenje napona | 45…84 V DC |
| [ie] nazivna radna struja | 6 A (AC-1/DC-1) u skladu sa IEC/UL |
| [ui] nazivni napon izolacije | 250 V u skladu sa IEC |
| [ui] nazivni napon izolacije | 277 V u skladu sa cUL |
| Minimalna struja preklapanja | 1 mA |
| Vreme uključenja/isključenja | 5 ms reset |
| Vreme uključenja/isključenja | 12 ms |
| Širina | 5 mm |
| Dubina | 18.5 mm |
| Minimalni napon preklapanja | 24 V |
| Maksimalna moć preklapanja | 1500 VA |
| Maksimalna moć preklapanja | 50 W |
| Sigurnosni podaci o pouzdanosti | B10d = 60000 |
| Visina | 28 mm |
| Materijal kontakata | legura srebra – pozlaćeno (AgSnO2) |
| Oblik pina | ravni (PCB tip) |
| Prosečan otpor | 16600 Ω pri 23 °C +/- 15 % |
| Prezentacija uređaja | kompletan proizvod |
| Prosečna potrošnja u w | 0.21 W |
| Električna trajnost | 60000 ciklusa, 6 A pri 250 V, AC-1 C/O |
| Mehanička trajnost | 10000000 ciklusa |
| Kompatibilnost | RSL |
| Radni položaj | bilo koja pozicija |
| Struja opterećenja | 6 A pri 250 V AC 0.5 mm udaljenost montaže |
| Prag napona propada | >= 0.05 Uc |
