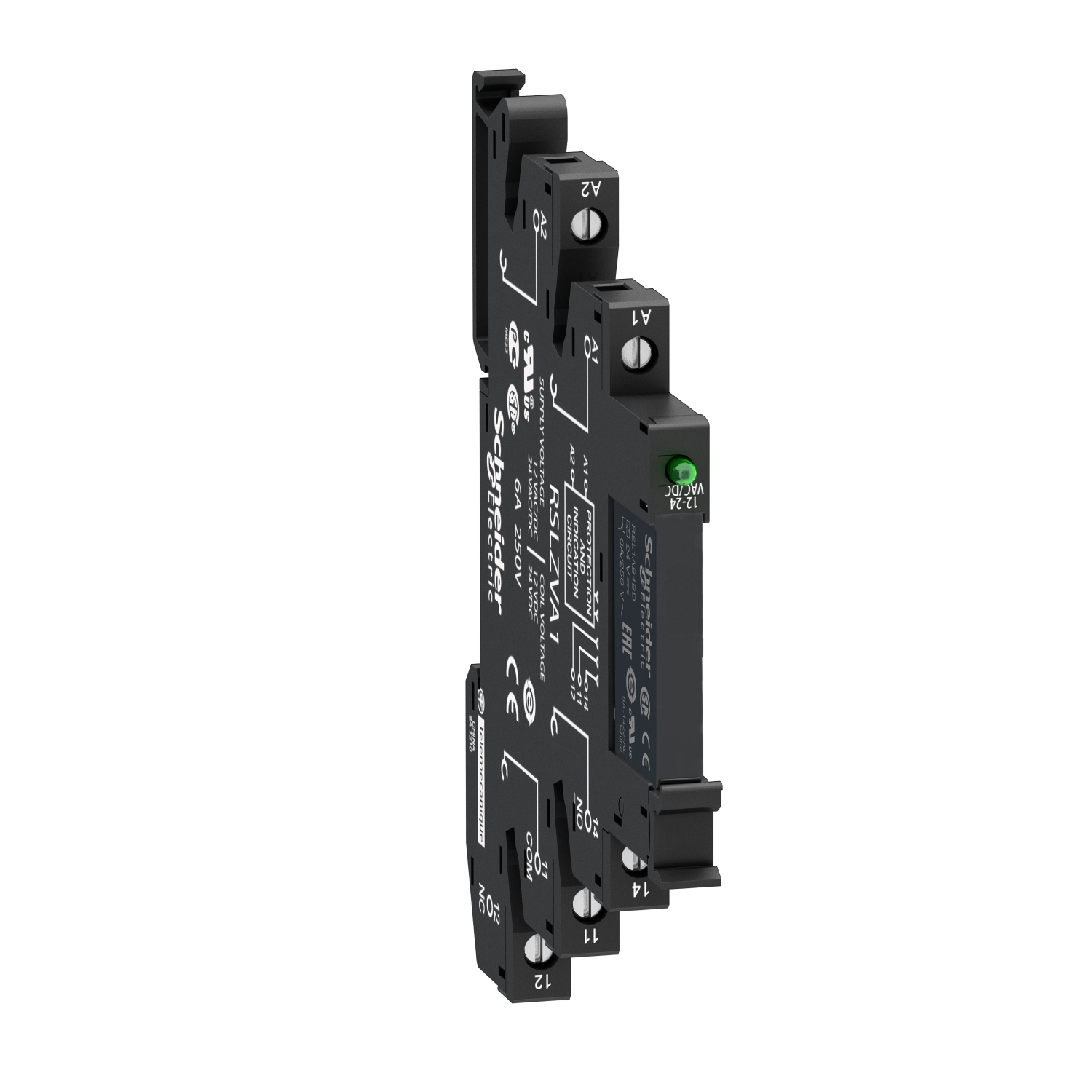

tanki relej montiran na vijčano podnožje sa LED lampicom i zaštitnim kolom, 24 V
- Šifra proizvoda: RSL1PVBU
- Kategorija: Releji
| Kratko ime uređaja | RSL |
|---|---|
| Tip kontakata i sastav | 1 C/O |
| Tip proizvoda ili komponente | pre-assembled plug-in relay with socket |
| Grupa proizvoda | Harmony Electromechanical Relays |
| [in] nazivna struja | 6 A |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
2.697,38 rsd
- Opis proizvoda
Ovaj Harmony RSL tanki interfejs utični relej ima kontrolni napon kalema od 24V DC i ima 1 prebacivanje kontakta SPDT (jednopolno dvostruko bacanje) sa nominalnom strujom od 6A. Ima veliki izbor broja kontakata za visoke nominalne struje. Takođe nudi LED indikator i zaštitno kolo. Pomaže u smanjenju veličine kućišta i povećanju pouzdanosti mašina, može se montirati skoro svuda. Jedan od najtanjih interfejs releja na tržištu, sa širinom od 6 mm, može se instalirati gotovo svuda. Kompatibilan je sa visokim prekidnim kapacitetom ili za primene sa niskim nivoom struje. Upotrebljivo za ožičene logičke automatizovane sisteme kako bi se upotpunile funkcije industrijskih programabilnih logičkih kontrolera (PLC). Statusni ekran sa LED indikatorima, jasno signalizuje i danju i noću.
| Povezivanje – priključci | priključci na zavrtanj |
| Napon upravljačkog kola | 24 V AC/DC |
| Tip proizvoda ili komponente | pre-assembled plug-in relay with socket |
| Statusne led lampice | sa |
| Ime serije | interfejs relej |
| Tip kontakata i sastav | 1 C/O |
| [in] nazivna struja | 6 A |
| [ithe] dozvoljena termička struja u ormanu | 6 A pri -40-55 °C |
| Grupa proizvoda | Harmony Electromechanical Relays |
| Oblik pina | ravni (PCB tip) |
| Operacija kontakata | standardna |
| [uc] napon upravljačkog kola | 24 V |
| Kratko ime uređaja | RSL |
| Opis priključaka iso n°1 | (A1-A2)CO |
| Opis priključaka iso n°1 | (11-12-14)OC |
| Moment pritezanja | < 0.5 N.m za M2.5 |
| Broj operacija | <= 18000 ciklusa/h bez opterećenja |
| Broj operacija | <= 360 ciklusa/h pod opterećenjem |
| Kategorija zaštite | RT III |
| Test nivoi | nivo A grupna ugradnja |
| Nosači za montažu | 35 mm simetrična DIN šina |
| Način pričvršćivanja | plastičnom oprugom za sabijanje |
| Električna trajnost | 60000 ciklusa za rezistivno opterećenje, 6 A pri 250 V, AC-1 |
| Masa proizvoda | 0.029 kg |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC |
| Maksimalni napon preklapanja | 277 V |
| Minimalna preklopna moć | 120 mW |
| Povezivanje – priključci | priključci na zavrtanj, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | priključci na zavrtanj, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) jednožični bez kablovskog završetka |
| [ie] nazivna radna struja | 6 A 1 C/O (AC-1/DC-1) u skladu sa IEC/UL |
| [ui] nazivni napon izolacije | 250 V u skladu sa IEC |
| [ui] nazivni napon izolacije | 277 V u skladu sa cUL |
| Minimalna struja preklapanja | 100 mA |
| Vreme uključenja/isključenja | 5 ms reset |
| Vreme uključenja/isključenja | 12 ms |
| Širina | 6.2 mm |
| Dubina | 95 mm |
| Minimalni napon preklapanja | 12 V |
| Maksimalna moć preklapanja | 1500 VA |
| Maksimalna moć preklapanja | 150 W |
| Sigurnosni podaci o pouzdanosti | B10d = 60000 |
| Visina | 78.6 mm |
| Materijal kontakata | legura srebra (AgSnO2) |
| Označavanje | CE |
| Raspored klema | odvojeni |
| Tip upravljanja | bez tastera |
| Prosečan otpor | 3390 Ω mreža: DC pri 23 °C +/- 10 % |
| Prezentacija uređaja | kompletan proizvod |
| Prosečna potrošnja u w | 0.17 W, DC |
| Prodaja po nedeljivim količinama | 10 |
| Mehanička trajnost | 10000000 ciklusa |
| Kompatibilnost | RSL |
| Radni položaj | bilo koja pozicija |
| Struja opterećenja | 6 A pri 250 V AC 0.5 mm udaljenost montaže |
| Prag napona propada | >= 0.05 Uc |
- Opis proizvoda
Ovaj Harmony RSL tanki interfejs utični relej ima kontrolni napon kalema od 24V DC i ima 1 prebacivanje kontakta SPDT (jednopolno dvostruko bacanje) sa nominalnom strujom od 6A. Ima veliki izbor broja kontakata za visoke nominalne struje. Takođe nudi LED indikator i zaštitno kolo. Pomaže u smanjenju veličine kućišta i povećanju pouzdanosti mašina, može se montirati skoro svuda. Jedan od najtanjih interfejs releja na tržištu, sa širinom od 6 mm, može se instalirati gotovo svuda. Kompatibilan je sa visokim prekidnim kapacitetom ili za primene sa niskim nivoom struje. Upotrebljivo za ožičene logičke automatizovane sisteme kako bi se upotpunile funkcije industrijskih programabilnih logičkih kontrolera (PLC). Statusni ekran sa LED indikatorima, jasno signalizuje i danju i noću.
| Povezivanje – priključci | priključci na zavrtanj |
| Napon upravljačkog kola | 24 V AC/DC |
| Tip proizvoda ili komponente | pre-assembled plug-in relay with socket |
| Statusne led lampice | sa |
| Ime serije | interfejs relej |
| Tip kontakata i sastav | 1 C/O |
| [in] nazivna struja | 6 A |
| [ithe] dozvoljena termička struja u ormanu | 6 A pri -40-55 °C |
| Grupa proizvoda | Harmony Electromechanical Relays |
| Oblik pina | ravni (PCB tip) |
| Operacija kontakata | standardna |
| [uc] napon upravljačkog kola | 24 V |
| Kratko ime uređaja | RSL |
| Opis priključaka iso n°1 | (A1-A2)CO |
| Opis priključaka iso n°1 | (11-12-14)OC |
| Moment pritezanja | < 0.5 N.m za M2.5 |
| Broj operacija | <= 18000 ciklusa/h bez opterećenja |
| Broj operacija | <= 360 ciklusa/h pod opterećenjem |
| Kategorija zaštite | RT III |
| Test nivoi | nivo A grupna ugradnja |
| Nosači za montažu | 35 mm simetrična DIN šina |
| Način pričvršćivanja | plastičnom oprugom za sabijanje |
| Električna trajnost | 60000 ciklusa za rezistivno opterećenje, 6 A pri 250 V, AC-1 |
| Masa proizvoda | 0.029 kg |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC |
| Maksimalni napon preklapanja | 277 V |
| Minimalna preklopna moć | 120 mW |
| Povezivanje – priključci | priključci na zavrtanj, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | priključci na zavrtanj, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) jednožični bez kablovskog završetka |
| [ie] nazivna radna struja | 6 A 1 C/O (AC-1/DC-1) u skladu sa IEC/UL |
| [ui] nazivni napon izolacije | 250 V u skladu sa IEC |
| [ui] nazivni napon izolacije | 277 V u skladu sa cUL |
| Minimalna struja preklapanja | 100 mA |
| Vreme uključenja/isključenja | 5 ms reset |
| Vreme uključenja/isključenja | 12 ms |
| Širina | 6.2 mm |
| Dubina | 95 mm |
| Minimalni napon preklapanja | 12 V |
| Maksimalna moć preklapanja | 1500 VA |
| Maksimalna moć preklapanja | 150 W |
| Sigurnosni podaci o pouzdanosti | B10d = 60000 |
| Visina | 78.6 mm |
| Materijal kontakata | legura srebra (AgSnO2) |
| Označavanje | CE |
| Raspored klema | odvojeni |
| Tip upravljanja | bez tastera |
| Prosečan otpor | 3390 Ω mreža: DC pri 23 °C +/- 10 % |
| Prezentacija uređaja | kompletan proizvod |
| Prosečna potrošnja u w | 0.17 W, DC |
| Prodaja po nedeljivim količinama | 10 |
| Mehanička trajnost | 10000000 ciklusa |
| Kompatibilnost | RSL |
| Radni položaj | bilo koja pozicija |
| Struja opterećenja | 6 A pri 250 V AC 0.5 mm udaljenost montaže |
| Prag napona propada | >= 0.05 Uc |
