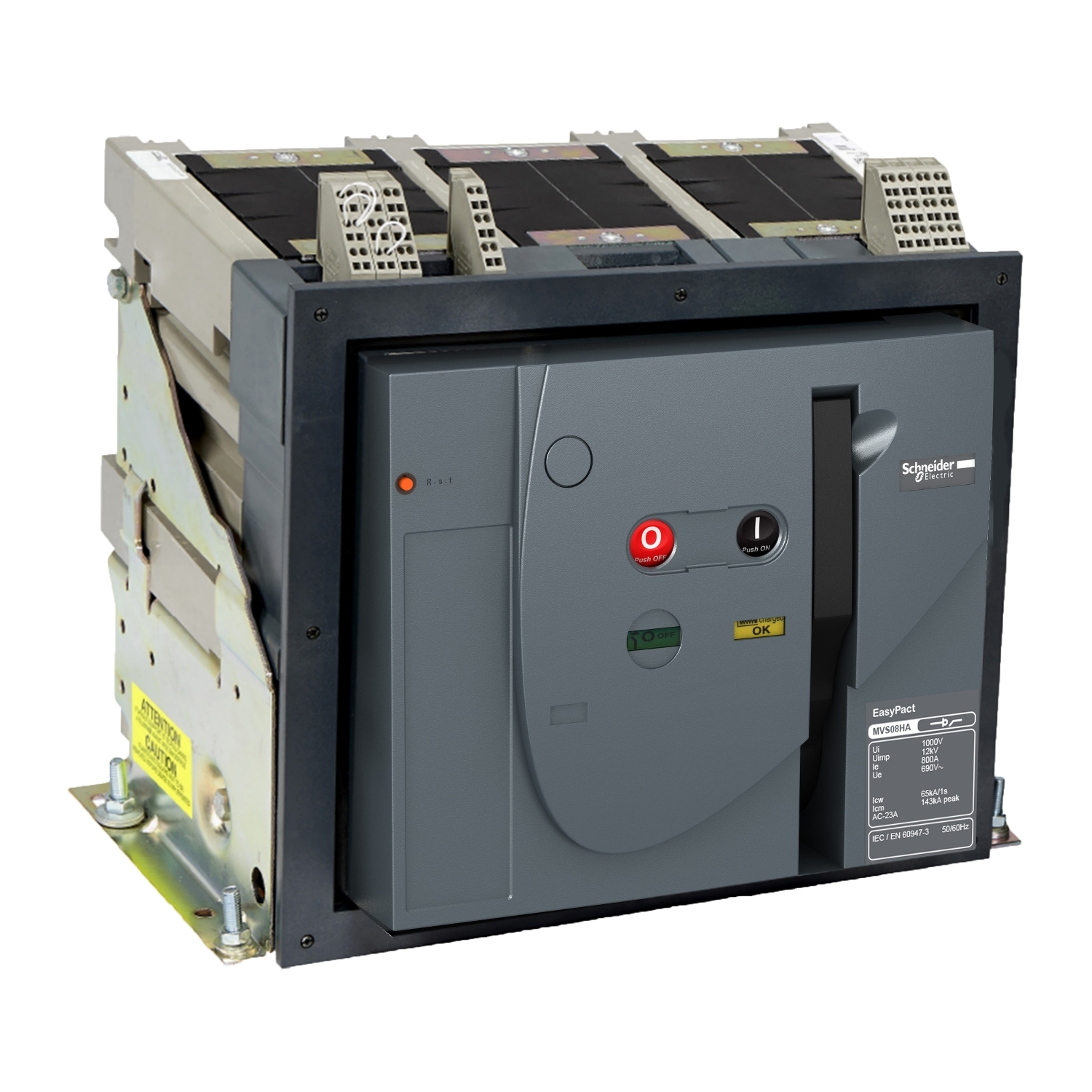

switch disconnector, EacyPact MVS, 3200A, 50kA, 3 Poles, MF, W/O, PROT, fixed, manual
- Šifra proizvoda: MVS32N3MF0D
- Kategorija: EasyPact prekidači
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | MVS32NA |
| Tip proizvoda ili komponente | rastavljač |
| Ime proizvoda | MVS32NA |
| [ie] nazivna struja | AC-23A: 3200 A AC 50/60 Hz 690 V |
| Grupa proizvoda | EasyPact |
- Opis proizvoda
Osnovne Informacije
| Tip mreže | AC |
| Tip proizvoda ili komponente | rastavljač |
| Ime proizvoda | MVS32NA |
| Kategorija upotrebe | AC-23A |
| Broj polova | 3P |
| Grupa proizvoda | EasyPact MVS |
| Grupa proizvoda | EasyPact |
| Pogodno za izolaciju | da u skladu sa IEC 60947-2 |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | MVS32NA |
Dopunske Informacije
| Mrežna frekvencija | 50/60 Hz |
| [ue] nazivni napon | 690 V AC 50/60 Hz u skladu sa IEC 60947-3 |
| Indikator pozicije kontakta | da |
| Nosači za montažu | šina |
| Nosači za montažu | ploča |
| Masa proizvoda | 60 kg |
| [icm] nazivna kratkospojna moć uključenja | 105 kA AC pri 50/60 Hz |
| [ui] nazivni napon izolacije | 1000 V AC 50/60 Hz u skladu sa IEC 60947-3 |
| Mehanička trajnost | 20000 ciklusa sa održavanjem u skladu sa IEC 60947-3 |
| Mehanička trajnost | 10000 ciklusa bez održavanja u skladu sa IEC 60947-3 |
| Položaj priključaka | zadnja strana |
| Širina | 422 mm |
| Dubina | 297 mm |
| Visina | 352 mm |
| Pozicija priključka | horizontalno |
| Pozicija priključka | vertikalno |
| Tip upravljanja | ručno upravljano |
| Način montiranja | fiksno |
| Električna trajnost | AC-23A: 5000000 ciklusa 440 V AC 50/60 Hz bez održavanja u skladu sa IEC 60947-3 |
| Električna trajnost | AC-23A: 2500000 ciklusa 690 V AC 50/60 Hz bez održavanja u skladu sa IEC 60947-3 |
| [ie] nazivna struja | AC-23A: 3200 A AC 50/60 Hz 690 V |
| Kompatibilnost | MVS32NA |
| Povezivanje | 115 mm bez proširivača |
| [uimp] nazivni podnosivi impulsni napon | 12 kV u skladu sa IEC 60947-3 |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 50 kA tokom 1 s u skladu sa IEC 60947-3 pri -5-70 °C |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 25 kA tokom 3 s u skladu sa IEC 60947-3 pri -5-70 °C |
| Nazivni ciklus | neprekidno |
