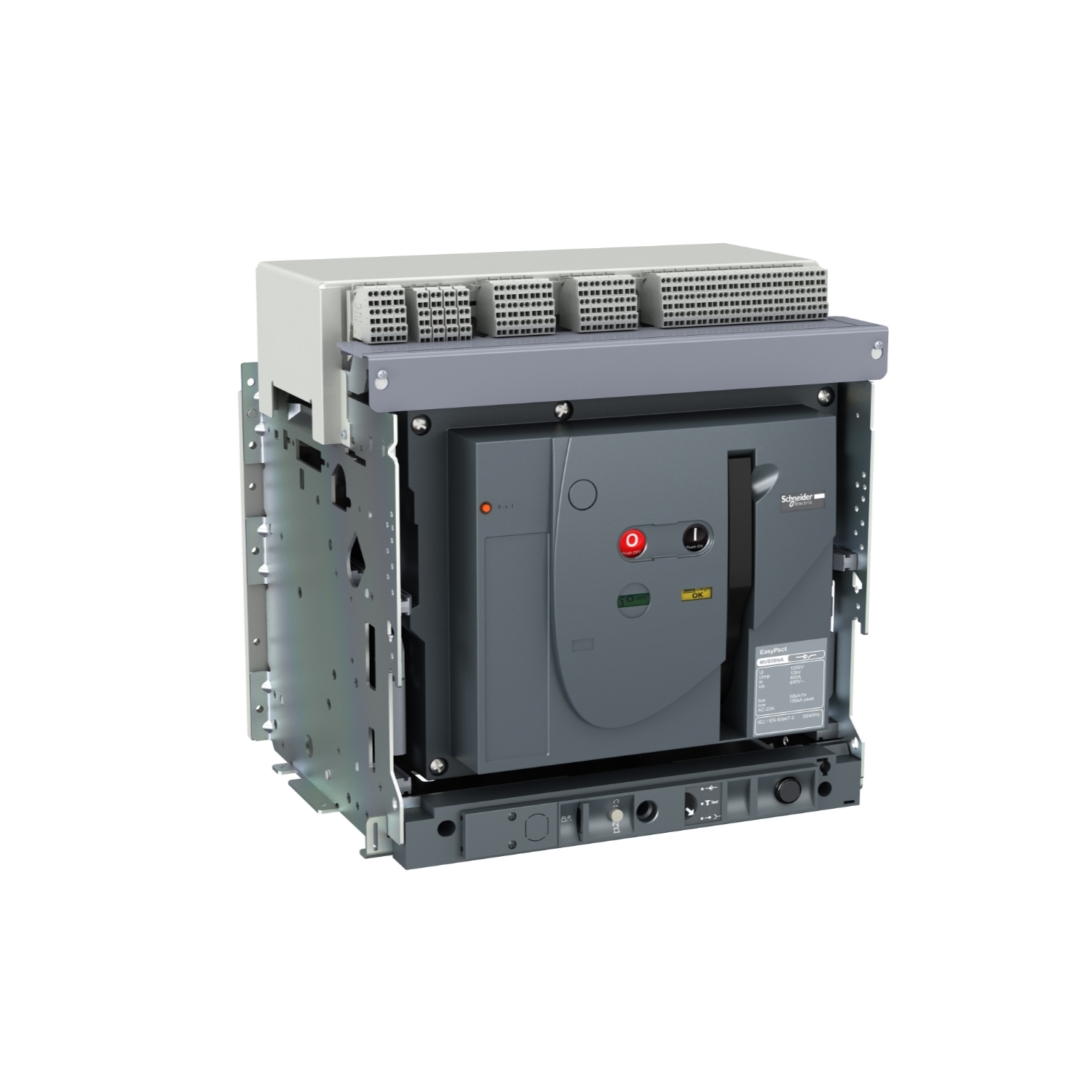

switch disconnector, EacyPact MVS, 2000A, 65kA, 3 Poles, MDO, W/O, PROT, drawout manual
- Šifra proizvoda: MVS20H3MW0D
- Kategorija: EasyPact prekidači
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | MVS20HA |
| Tip proizvoda ili komponente | rastavljač |
| Ime proizvoda | MVS20HA |
| [ie] nazivna struja | AC-23A: 2000 A AC 50/60 Hz 690 V |
| Grupa proizvoda | EasyPact |
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | rastavljač |
| Ime proizvoda | MVS20HA |
| Broj polova | 3P |
| Grupa proizvoda | EasyPact MVS |
| Grupa proizvoda | EasyPact |
| Kratko ime uređaja | MVS20HA |
| Tip mreže | AC |
| Kategorija upotrebe | AC-23A |
| Pogodno za izolaciju | da u skladu sa IEC 60947-2 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Mrežna frekvencija | 50/60 Hz |
| [ue] nazivni napon | 690 V AC 50/60 Hz u skladu sa IEC 60947-3 |
| Indikator pozicije kontakta | da |
| Nosači za montažu | ploča |
| Nosači za montažu | šina |
| [icm] nazivna kratkospojna moć uključenja | 143 kA AC pri 50/60 Hz |
| Položaj priključaka | zadnja strana |
| Širina | 441 mm |
| Dubina | 395 mm |
| Tip upravljanja | ručno upravljano |
| Način montiranja | izvlačivo |
| Povezivanje | 115 mm bez proširivača |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 65 kA tokom 1 s u skladu sa IEC 60947-3 pri -5-70 °C |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 36 kA tokom 3 s u skladu sa IEC 60947-3 pri -5-70 °C |
| Nazivni ciklus | neprekidno |
| Masa proizvoda | 70 kg |
| [ui] nazivni napon izolacije | 1000 V AC 50/60 Hz u skladu sa IEC 60947-3 |
| Mehanička trajnost | 20000 ciklusa sa održavanjem u skladu sa IEC 60947-3 |
| Mehanička trajnost | 10000 ciklusa bez održavanja u skladu sa IEC 60947-3 |
| Visina | 439 mm |
| Pozicija priključka | vertikalno |
| Pozicija priključka | horizontalno |
| Električna trajnost | AC-23A: 6000000 ciklusa 440 V AC 50/60 Hz bez održavanja u skladu sa IEC 60947-3 |
| Električna trajnost | AC-23A: 4000000 ciklusa 690 V AC 50/60 Hz bez održavanja u skladu sa IEC 60947-3 |
| [ie] nazivna struja | AC-23A: 2000 A AC 50/60 Hz 690 V |
| Kompatibilnost | MVS20HA |
| [uimp] nazivni podnosivi impulsni napon | 12 kV u skladu sa IEC 60947-3 |
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | rastavljač |
| Ime proizvoda | MVS20HA |
| Broj polova | 3P |
| Grupa proizvoda | EasyPact MVS |
| Grupa proizvoda | EasyPact |
| Kratko ime uređaja | MVS20HA |
| Tip mreže | AC |
| Kategorija upotrebe | AC-23A |
| Pogodno za izolaciju | da u skladu sa IEC 60947-2 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Mrežna frekvencija | 50/60 Hz |
| [ue] nazivni napon | 690 V AC 50/60 Hz u skladu sa IEC 60947-3 |
| Indikator pozicije kontakta | da |
| Nosači za montažu | ploča |
| Nosači za montažu | šina |
| [icm] nazivna kratkospojna moć uključenja | 143 kA AC pri 50/60 Hz |
| Položaj priključaka | zadnja strana |
| Širina | 441 mm |
| Dubina | 395 mm |
| Tip upravljanja | ručno upravljano |
| Način montiranja | izvlačivo |
| Povezivanje | 115 mm bez proširivača |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 65 kA tokom 1 s u skladu sa IEC 60947-3 pri -5-70 °C |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 36 kA tokom 3 s u skladu sa IEC 60947-3 pri -5-70 °C |
| Nazivni ciklus | neprekidno |
| Masa proizvoda | 70 kg |
| [ui] nazivni napon izolacije | 1000 V AC 50/60 Hz u skladu sa IEC 60947-3 |
| Mehanička trajnost | 20000 ciklusa sa održavanjem u skladu sa IEC 60947-3 |
| Mehanička trajnost | 10000 ciklusa bez održavanja u skladu sa IEC 60947-3 |
| Visina | 439 mm |
| Pozicija priključka | vertikalno |
| Pozicija priključka | horizontalno |
| Električna trajnost | AC-23A: 6000000 ciklusa 440 V AC 50/60 Hz bez održavanja u skladu sa IEC 60947-3 |
| Električna trajnost | AC-23A: 4000000 ciklusa 690 V AC 50/60 Hz bez održavanja u skladu sa IEC 60947-3 |
| [ie] nazivna struja | AC-23A: 2000 A AC 50/60 Hz 690 V |
| Kompatibilnost | MVS20HA |
| [uimp] nazivni podnosivi impulsni napon | 12 kV u skladu sa IEC 60947-3 |
