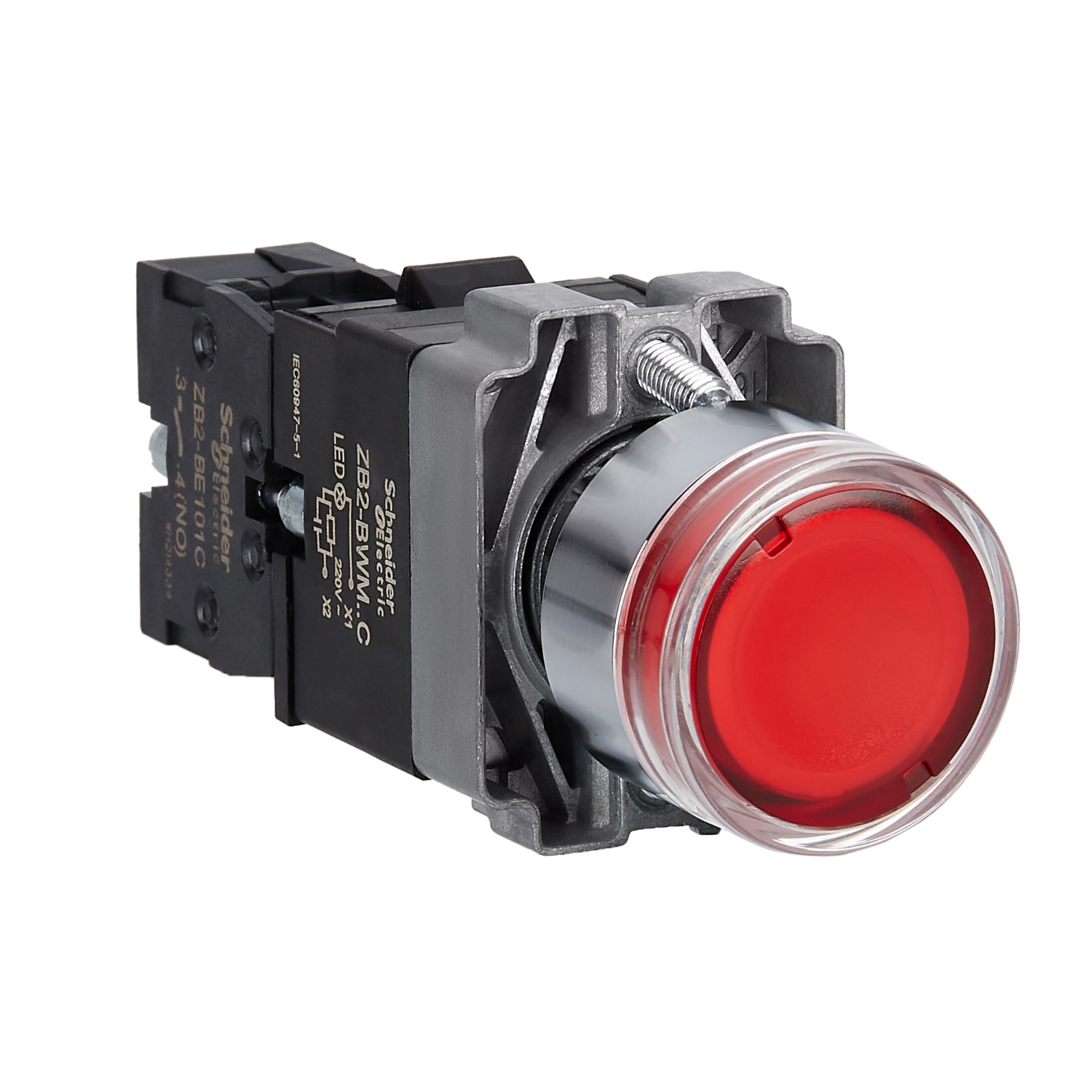

Svetleći taster, Easy Harmony XB2, metalni, udubljeni, crveni, 22mm, sa povratkom, 220V AC, 1NO
- Šifra proizvoda: XB2BW34M1C
- Kategorija: Tasteri od 22 mm, prekidači, pilotska svetla
| Kratko ime uređaja | XB2 |
|---|---|
| Tip proizvoda ili komponente | kompletni svetleći taster |
| Montaža uređaja | otvor za montažu – prečnik: 22.5 mm |
| Materijal podnožja | hromirani metal |
| Materijal montažnog rama | zamak |
| Grupa proizvoda | Easy Harmony XB2 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
- Opis proizvoda
Osnovne Informacije
| Prečnik za montiranje | 22.5 mm |
| Tip proizvoda ili komponente | kompletni svetleći taster |
| Materijal podnožja | hromirani metal |
| Grupa proizvoda | Easy Harmony XB2 |
| Materijal montažnog rama | zamak |
| Tip glave | standardni |
| Prezentacija uređaja | kompletan proizvod |
| Kratko ime uređaja | XB2 |
Dopunske Informacije
| [us] nazivni napon napajanja | 240 V AC 50/60 Hz |
| Upotreba kontakata | standardni kontakti |
| Opis priključaka iso n°1 | (13-14)NO |
| Zaštita od kratkog spoja | 10 A gL osigurač tip gG u skladu sa IEC 60947-5-1 |
| Centar za fiksiranje | >= 30 x 40 mm (panel) 1-6 mm |
| Svetlosni izvor | LED |
| [ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa IEC 60947-5-1 |
| Oblik glave signalne jedinice | okrugla |
| Masa proizvoda | 0.12 kg |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-1 |
| Struja potrošnje | < 20 mA |
| Povezivanje – priključci | vijčani priključni blok, <= 2 x 1.5 mm² with and without cable ends |
| Povezivanje – priključci | vijčani priključni blok, <= 1 x 2.5 mm² with and without cable ends |
| Povezivanje – priključci | vijčani priključni blok, >= 1 x 0.5 mm² with and without cable ends |
| Povezivanje – priključci | Faston priključci 6.3 mm |
| Tip kontakata i sastav | 1 NO |
| Servisni vek | 50000 sati pri nazivnom naponu i 25 °C |
| [ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 |
| Tip signalizacije | trajna |
| Profil glave uređaja | crvena udubljena, neoznačeno |
| Tip ručice | sa povratkom |
| Izolacija | ne |
| Širina | 40 mm |
| Dubina | 79.5 mm |
| Baza sijalice | BA 9s |
| [us] nazivni napon | 240 V |
| Visina | 30 mm |
| Način fiksiranja | zavrtnji za fiksiranje ispod glave preporučeni moment: 0.8 N.m |
| Način fiksiranja | zavrtnji za fiksiranje ispod glave preporučeni moment: 1.0 N.m |
| Put u radu | 2.88 mm (NO menja električno stanje) |
| Put u radu | 5.0 mm (ukupni put) |
| Materijal kontakata | legura srebra (Ag/Ni) |
| Tip glave uređaja | sa povratkom |
| Boja kapica/glave ili sočiva | crvena |
| Električna trajnost | 1000000 ciklusa, AC-15, 3 A pri 240 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, DC-13, 0.27 A pri 250 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Prodaja po nedeljivim količinama | 1 |
| [ie] nazivna radna struja | 3 A pri 240 V, AC-15, A600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.27 A pri 250 V, DC-13, Q600 u skladu sa IEC 60947-5-1 |
| Operacija kontakata | sporo isključenje |
| Granice napona | 176-242 V AC |
| Mehanička trajnost | 3000000 ciklusa |
| Kompatibilnost | XB2 |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-6) pri 5 V, 1 mA u čistoj sredini u skladu sa IEC 60947-5-4 |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-8) pri 17 V, 5 mA u čistoj sredini u skladu sa IEC 60947-5-4 |
| Kompatibilnost proizvoda | ZB2..C |
| Moment pritezanja | 0.8-1.0 N.m |
| Tretman zaštite | TC/TH |
| Oblik glave zavrtnja | ukrštena kompatibilno sa Philips no 1 odvijač |
| Oblik glave zavrtnja | ukrštena kompatibilno sa pozidriv No 1 odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 4 mm odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
| Montaža uređaja | otvor za montažu – prečnik: 22.5 mm |
