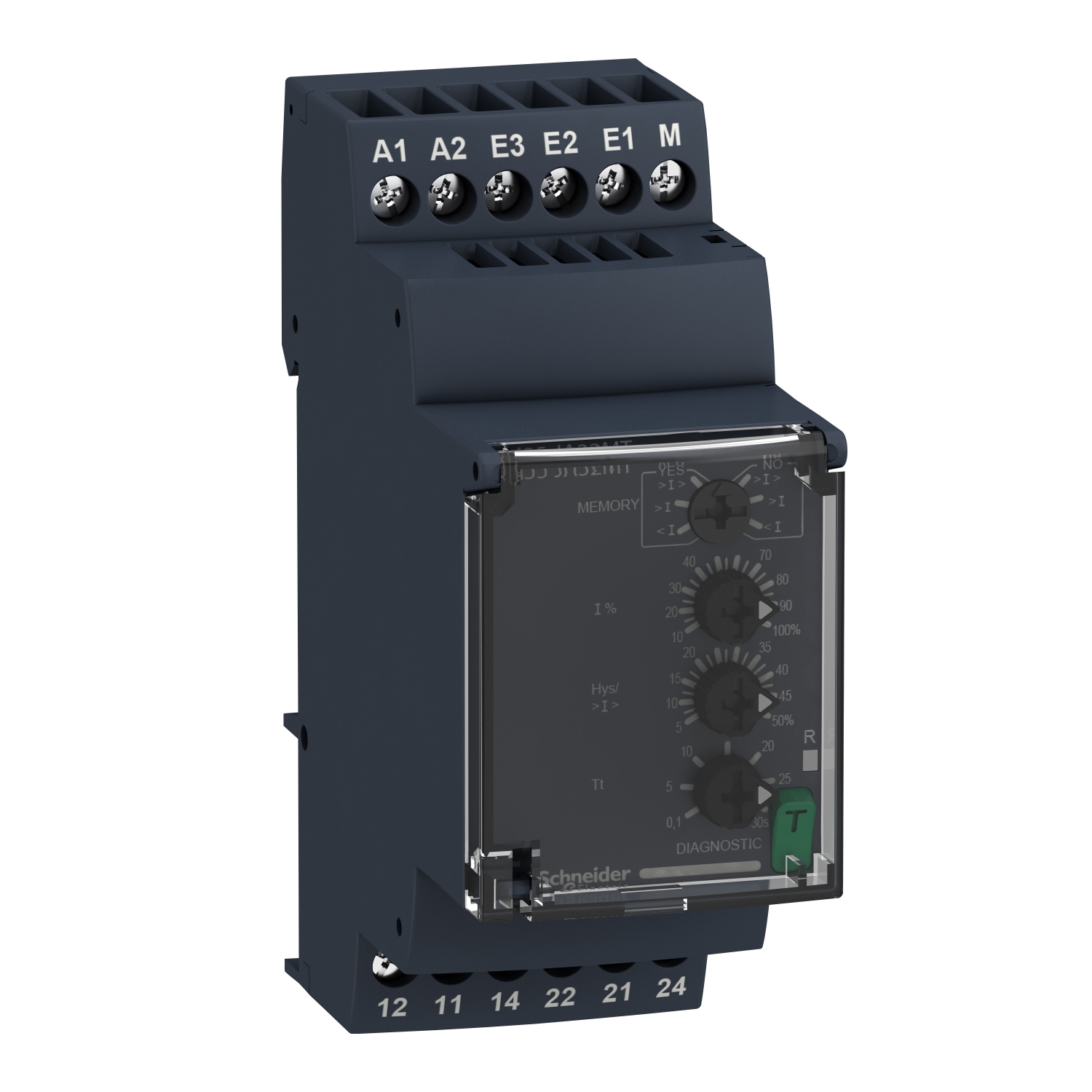

strujni kontrolni relej 0.15A…15A, 2 C/O
- Šifra proizvoda: RM35JA32MT
- Kategorija: Releji
| Tip kontakata i sastav | 2 C/O |
|---|---|
| Tip proizvoda ili komponente | current control relay |
| Grupa proizvoda | Harmony Control Relays |
| [in] nazivna struja | 8 A |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
20.948,30 rsd
- Opis proizvoda
Osnovne Informacije
| Minimalna struja preklapanja | 10 mA pri 5 V DC |
| Povezivanje – priključci | priključci na zavrtanj |
| Preklopna moć u va | 2000 VA |
| Tip proizvoda ili komponente | current control relay |
| Kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | AC-1 u skladu sa IEC 60947-4-1 |
| Kategorija upotrebe | DC-1 u skladu sa IEC 60947-4-1 |
| Tip kontakata i sastav | 2 C/O |
| Tip vremenskog kašnjenja | podesivo 0.1…30 s, +/- 10 % vrednosti pune skale Tt- time delay upon fault |
| Nadzirani parametri releja | detekcija prevelike ili premale struje |
| Nadzirani parametri releja | prevelika ili premala struja u datom prozoru |
| [in] nazivna struja | 8 A |
| Maksimalna potrošnja u va | 8 VA |
| Maksimalna struja preklapanja | 8 A AC |
| Grupa proizvoda | Harmony Control Relays |
| Opseg merenja | 150 mA…15 A AC 50/60 Hz |
| Ime releja | RM35JA |
| Tip releja | relej kontrole struje |
| [uc] napon upravljačkog kola | 380…415 V |
Dopunske Informacije
| Maksimalni ciklus merenja | 100 milisekundi ciklus merenja kao prava efektivna vrednost |
| Histerezis | 5-50 % podesivo od podešavanja praga |
| Histerezis | 3-3 % fiksno od puna skala za režim prozora |
| Izlazni kontakti | 2 C/O |
| Vreme odziva | <= 500 ms (pri prolasku kroz prag) |
| Masa proizvoda | 0.12 kg |
| Maksimalni napon preklapanja | 250 V AC |
| Vreme reseta | 1500 milisekundi pri maksimalnom naponu |
| Povezivanje – priključci | vijčani priključci, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 1 x 0.5…1 x 3.3 mm² (AWG 20…AWG 12) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) fleksibilni sa kablovskim završetkom |
| Kategorija prenapona | III u skladu sa IEC 60664-1 |
| Kategorija prenapona | III u skladu sa UL 508 |
| Podešavanje tačnosti vremena kašnjenja | 10 tačka |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Nazivna izlazna struja | 8 A |
| Lokalna signalizacija | zarelej ON: LED (žuta) |
| Lokalna signalizacija | zauključen uređaj: LED (zelena) |
| Materijal kućišta | samogasiva plastika |
| Širina | 35 mm |
| Električna trajnost | 100000 ciklusa |
| Tačnost ponavljanja | +/- 0.5 % za ulazno i kolo merenja |
| Tačnost ponavljanja | +/- 2 % za kašnjenje |
| Podešavanje tačnosti praga okidanja | +/- 10 % od pune skale |
| Podešavanje tačnosti praga okidanja | +/- 20 % od pune skale |
| Sigurnosni podaci o pouzdanosti | MTTFd = 296.8 godina |
| Sigurnosni podaci o pouzdanosti | B10d = 270000 |
| Ograničenje napona upravljačkog kola | – 15 % + 10 % Un |
| Drift praga prekidanja | <= 0.05 % po stepenu celzijusa u zavisnosti od dopustive temperature okoline |
| Drift praga prekidanja | <= 1 % u opsegu napajanja |
| Otpornost izolacije | > 100 MOhm pri 500 V DC u skladu sa IEC 60255-27 |
| Greška merenja | < 1 % preko celog opsega sa promenom napona |
| Greška merenja | 0.05 %/°C sa promenom temperature |
| Unutrašnja ulazna otpornost | 0.005 Ω |
| Unutrašnja ulazna otpornost | 0.015 Ω |
| Unutrašnja ulazna otpornost | 0.05 Ω |
| Materijal kontakata | bez kadmijuma |
| Podešavanje praga | 10…100 % |
| Tip upravljanja | with test button |
| Funkcionalnost | detekcija prevelike ili premale struje |
| [Us] nazivni napon napajanja | 380…415 V AC 50/60 Hz, non self-powered |
| Izolacija | između napajanja i merenja |
| Drift vremenskog kašnjenja | <= 0.05 % po stepenu (°C) u zavisnosti od dopustive temperature okoline |
| Drift vremenskog kašnjenja | <= 1 % u opsegu napajanja |
| Granice napona | 323-456.5 V AC |
| Mehanička trajnost | 10000000 ciklusa |
| Kompatibilnost | RM3 |
| Otpornost po priključcima | 0.005 Ω pri E3-M priključaka |
| Otpornost po priključcima | 0.015 Ω pri E2-M priključaka |
| Otpornost po priključcima | 0.05 Ω pri E1-M priključaka |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| Kašnjenje starta po uključenju napajanja | 0.3 sekundi |
- Opis proizvoda
Osnovne Informacije
| Minimalna struja preklapanja | 10 mA pri 5 V DC |
| Povezivanje – priključci | priključci na zavrtanj |
| Preklopna moć u va | 2000 VA |
| Tip proizvoda ili komponente | current control relay |
| Kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | AC-1 u skladu sa IEC 60947-4-1 |
| Kategorija upotrebe | DC-1 u skladu sa IEC 60947-4-1 |
| Tip kontakata i sastav | 2 C/O |
| Tip vremenskog kašnjenja | podesivo 0.1…30 s, +/- 10 % vrednosti pune skale Tt- time delay upon fault |
| Nadzirani parametri releja | detekcija prevelike ili premale struje |
| Nadzirani parametri releja | prevelika ili premala struja u datom prozoru |
| [in] nazivna struja | 8 A |
| Maksimalna potrošnja u va | 8 VA |
| Maksimalna struja preklapanja | 8 A AC |
| Grupa proizvoda | Harmony Control Relays |
| Opseg merenja | 150 mA…15 A AC 50/60 Hz |
| Ime releja | RM35JA |
| Tip releja | relej kontrole struje |
| [uc] napon upravljačkog kola | 380…415 V |
Dopunske Informacije
| Maksimalni ciklus merenja | 100 milisekundi ciklus merenja kao prava efektivna vrednost |
| Histerezis | 5-50 % podesivo od podešavanja praga |
| Histerezis | 3-3 % fiksno od puna skala za režim prozora |
| Izlazni kontakti | 2 C/O |
| Vreme odziva | <= 500 ms (pri prolasku kroz prag) |
| Masa proizvoda | 0.12 kg |
| Maksimalni napon preklapanja | 250 V AC |
| Vreme reseta | 1500 milisekundi pri maksimalnom naponu |
| Povezivanje – priključci | vijčani priključci, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 1 x 0.5…1 x 3.3 mm² (AWG 20…AWG 12) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) fleksibilni sa kablovskim završetkom |
| Kategorija prenapona | III u skladu sa IEC 60664-1 |
| Kategorija prenapona | III u skladu sa UL 508 |
| Podešavanje tačnosti vremena kašnjenja | 10 tačka |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Nazivna izlazna struja | 8 A |
| Lokalna signalizacija | zarelej ON: LED (žuta) |
| Lokalna signalizacija | zauključen uređaj: LED (zelena) |
| Materijal kućišta | samogasiva plastika |
| Širina | 35 mm |
| Električna trajnost | 100000 ciklusa |
| Tačnost ponavljanja | +/- 0.5 % za ulazno i kolo merenja |
| Tačnost ponavljanja | +/- 2 % za kašnjenje |
| Podešavanje tačnosti praga okidanja | +/- 10 % od pune skale |
| Podešavanje tačnosti praga okidanja | +/- 20 % od pune skale |
| Sigurnosni podaci o pouzdanosti | MTTFd = 296.8 godina |
| Sigurnosni podaci o pouzdanosti | B10d = 270000 |
| Ograničenje napona upravljačkog kola | – 15 % + 10 % Un |
| Drift praga prekidanja | <= 0.05 % po stepenu celzijusa u zavisnosti od dopustive temperature okoline |
| Drift praga prekidanja | <= 1 % u opsegu napajanja |
| Otpornost izolacije | > 100 MOhm pri 500 V DC u skladu sa IEC 60255-27 |
| Greška merenja | < 1 % preko celog opsega sa promenom napona |
| Greška merenja | 0.05 %/°C sa promenom temperature |
| Unutrašnja ulazna otpornost | 0.005 Ω |
| Unutrašnja ulazna otpornost | 0.015 Ω |
| Unutrašnja ulazna otpornost | 0.05 Ω |
| Materijal kontakata | bez kadmijuma |
| Podešavanje praga | 10…100 % |
| Tip upravljanja | with test button |
| Funkcionalnost | detekcija prevelike ili premale struje |
| [Us] nazivni napon napajanja | 380…415 V AC 50/60 Hz, non self-powered |
| Izolacija | između napajanja i merenja |
| Drift vremenskog kašnjenja | <= 0.05 % po stepenu (°C) u zavisnosti od dopustive temperature okoline |
| Drift vremenskog kašnjenja | <= 1 % u opsegu napajanja |
| Granice napona | 323-456.5 V AC |
| Mehanička trajnost | 10000000 ciklusa |
| Kompatibilnost | RM3 |
| Otpornost po priključcima | 0.005 Ω pri E3-M priključaka |
| Otpornost po priključcima | 0.015 Ω pri E2-M priključaka |
| Otpornost po priključcima | 0.05 Ω pri E1-M priključaka |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| Kašnjenje starta po uključenju napajanja | 0.3 sekundi |
