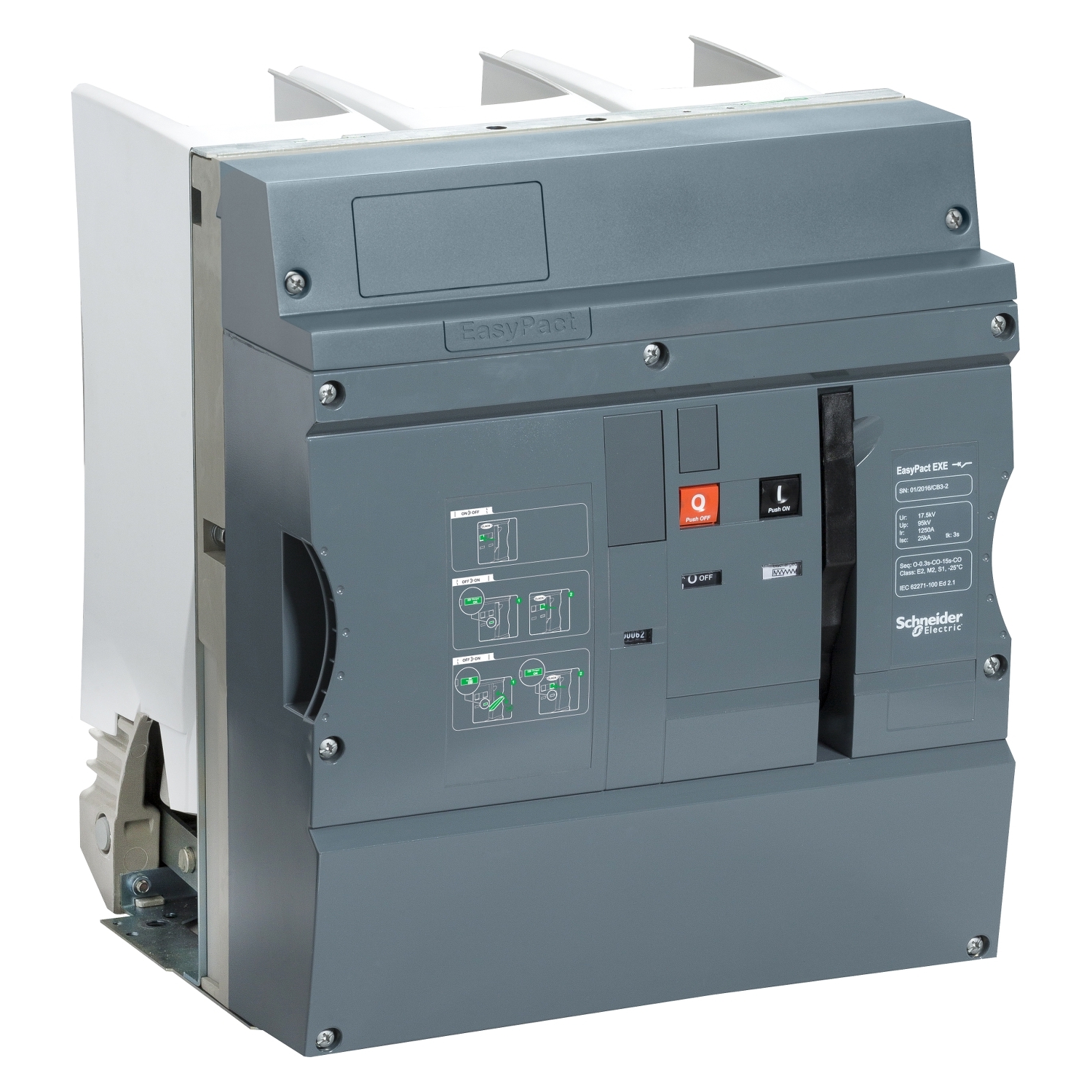

SN vakuumski prekidač, EasyPact EXE, osnovna funkcija, sklopljen, 12kV, 1600A, 31.5kA 3s, 210mm, IEC
- Šifra proizvoda: EXE123116L1B-A
- Kategorija: Prekidači za unutrašnju montažu
| Broj polova | 3 |
|---|---|
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | EasyPact EXE |
| Grupa proizvoda | EasyPact |
- Opis proizvoda
Osnovne Informacije
| Tip mreže | AC |
| Pole type | open |
| Switching device | circuit breaker |
| Posebna izvedba | basic function |
| [Icw] termička podnosiva struja kratkog spoja | 31.5 kA |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | EasyPact EXE |
| Rated operating sequence | O – 3 min – CO – 3 min – CO |
| Rated operating sequence | O – 0.3 s – CO – 3 min – CO |
| Rated operating sequence | O – 0.3 s – CO – 15 s – CO |
| Tip instalacije | u zatvorenom |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 79 kA 50 Hz |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 81.9 kA 60 Hz |
| dielektrični test napon | 12 kV |
| Rated lightning impulse withstand voltage (Up) / Common value | 75 kV |
| nazivna struja prekida za punjenje kabla (Ic) | 25 A |
| [In] nazivna struja | 1600 A |
| nazivna struja prekidanja punjenja (Ii) | 10 A |
| Broj polova | 3 |
| Breaking technology | vacuum |
| DC component | 30 % |
| Rated first pole-to-clear factor (kpp) | 1.5 |
| Grupa proizvoda | EasyPact |
| Rated short-time withstand current (Ik) | 31.5 kA |
| Standardi | IEC 62271-100:2012 |
| Integration type | fixed |
| Rated out-of-phase breaking current (Id) | 7.88 kA |
| DC time constant (τ) | 45 milisekundi |
| Rated duration of short-circuit (tk) | 3 sekundi |
| mrežna frekvencija | 50/60 Hz |
| Master range | Easy Series |
| Rated short-duration power frequency withstand voltage (Ud) / Common value | 28 kV |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 79 kA 50 Hz |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 81.9 kA 60 Hz |
| nazivna struja prekida jednog kondenzatora (Isb) | 400 A |
Dopunske Informacije
| Sastav pomoćnog kontakta | 4 NO + 4 NC |
| Classification for electrical endurance | E2 |
| Mass | 65 kg |
| Classification for number of mechanical operations | M2 |
| Vreme uključenja/isključenja | < 50 ms opening time |
| Vreme uključenja/isključenja | < 66 ms break-time |
| Vreme uključenja/isključenja | < 71 ms closing time |
| Širina | 594 mm |
| Dubina | 429 mm |
| Visina | 527 mm |
| Classification for capacitive currents | C2 |
| Number of operations at short-circuit breaking current | 50 |
| Phase distance | 210 mm |
| Upper lower connection distance | 270 mm |
| Clearance in air to earth | 140 mm |
| Number of mechanical operations | 10000 operating cycles |
| Classification for the connection to the network | S1 |
