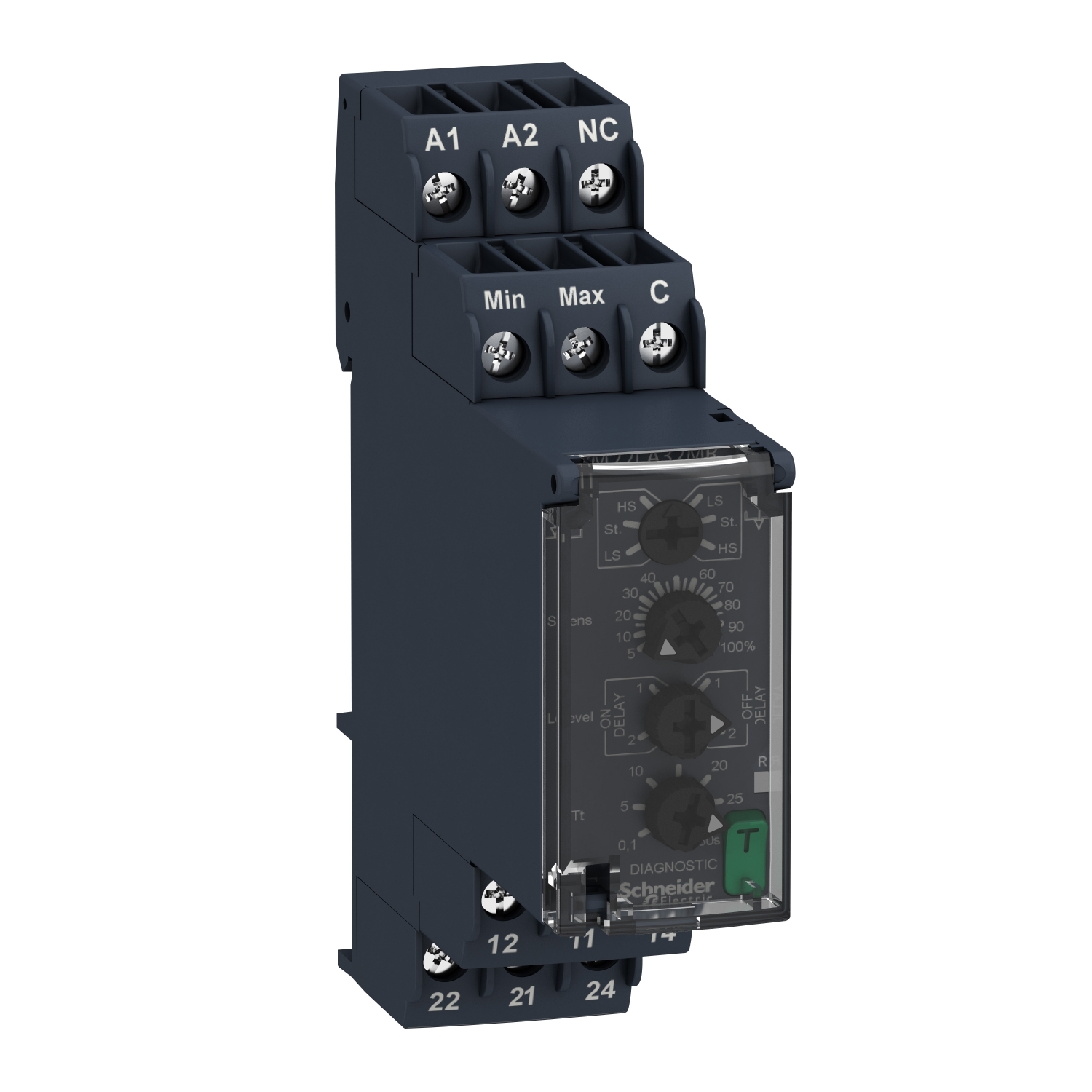

relej kontrole nivoa RM22-L – 24..240 V AC/DC – 2 C/O
- Šifra proizvoda: RM22LA32MR
- Kategorija: Releji
| Tip kontakata i sastav | 2 C/O |
|---|---|
| Tip proizvoda ili komponente | level control relay |
| Grupa proizvoda | Harmony Control Relays |
| [in] nazivna struja | 8 A |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
24.162,98 rsd
- Opis proizvoda
Harmony RM22-LA relej obezbeđuje kontrolu nivoa tečnosti u trofaznim mrežama. Ovaj modularni višefunkcionalni trofazni relej za kontrolu nivoa tečnosti idealan je za praćenje električnih vrednosti u industrijskim i kontrolnim panelima zgrada. Podesan je za primenu u brojnim industrijskim automatizovanim sistemima, kao što su dizanje dizalicom, pakovanje, liftovi, tekstil, vodovodni sistemi. Ima jedan od najtanjih formata na tržištu sa širinom od 22,5 mm, čime se postiže fleksibilna i jednostavna montaža na DIN šinu budući da zauzima isti prostor kao za bilo koji modularni jednopolni DIN uređaj. Takođe poseduje dijagnostičko dugme, zaptivni poklopac, jednostavno i precizno podešavanja pomoću vijčanog trimera. Pruža korisniku mogućnost kontrole automatskog prekida rada i obaveštavanje o kvaru radi brzog prepoznavanja i rešavanja problema. Višefunkcionalni kontroler sa širokom primenom u ožičenim logičkim automatskim sistemima, idealan za rekonstrukciju starih instalacija bez upotrebe PLC.
| Minimalna struja preklapanja | 10 mA pri 5 V DC |
| Povezivanje – priključci | priključci na zavrtanj |
| Preklopna moć u va | 2000 VA |
| Tip proizvoda ili komponente | level control relay |
| Kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | AC-1 u skladu sa IEC 60947-4-1 |
| Kategorija upotrebe | DC-1 u skladu sa IEC 60947-4-1 |
| Tip kontakata i sastav | 2 C/O |
| Tip vremenskog kašnjenja | podesivo 0.1…30 s, +/- 10 % vrednosti pune skale Tt- time delay upon fault |
| Nadzirani parametri releja | detekcija rezistivnim sondama |
| [in] nazivna struja | 8 A |
| Maksimalna struja preklapanja | 8 A AC |
| Grupa proizvoda | Harmony Control Relays |
| Ime releja | RM22L |
| Tip releja | relej kontrole nivoa |
| [uc] napon upravljačkog kola | 24…240 V |
| Kapacitivnost kabla | 1 nF pri HS (velika osetljivost) za kabl sonde |
| Kapacitivnost kabla | 2.2 nF pri St (standardna osetljivost) za kabl sonde |
| Kapacitivnost kabla | 4.7 nF pri LS (mala osetljivost) za kabl sonde |
| Izlazni kontakti | 2 C/O |
| Skala osetljivosti | 0.25…5 kOhm LS (mala osetljivost) |
| Skala osetljivosti | 5…100 kOhm St (standardna osetljivost) |
| Skala osetljivosti | 50…1000 kOhm HS (velika osetljivost) |
| Masa proizvoda | 0.11 kg |
| Maksimalni napon preklapanja | 250 V AC |
| Povezivanje – priključci | vijčani priključci, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 1 x 0.5…1 x 3.3 mm² (AWG 20…AWG 12) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) fleksibilni sa kablovskim završetkom |
| Kategorija prenapona | III u skladu sa IEC 60664-1 |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Nazivna izlazna struja | 8 A |
| Materijal kućišta | samogasiva plastika |
| Pozicija montiranja ručice | bilo koja pozicija |
| Širina | 22.5 mm |
| Maksimalna potrošnja u w | 1.5 W DC |
| Podešavanje osetljivosti | 5-100 % |
| Električna trajnost | 100000 ciklusa |
| Tačnost ponavljanja | +/- 2 % za kašnjenje |
| Sigurnosni podaci o pouzdanosti | MTTFd = 182.6 godina |
| Sigurnosni podaci o pouzdanosti | B10d = 170000 |
| Maksimalni napon elektrode | 12 V AC |
| Greška merenja | < 1 % preko celog opsega sa promenom napona |
| Greška merenja | 0.05 %/°C sa promenom temperature |
| Opseg merenja | 0.25…1000 kOhm |
| Maksimalna dužina kabla između dva uređaja | 100 m između sonda i kašnjenje |
| Materijal kontakata | bez kadmijuma |
| Tip upravljanja | with test button |
| Maksimalna struja elektrode | 1 mA |
| Funkcionalnost | detekcija rezistivnom sondom |
| [Us] nazivni napon napajanja | 24…240 V AC/DC 50/60 Hz, non self-powered |
| Izolacija | između napajanja i merenja |
| Granice napona | 20.4-264 V AC/DC |
| Mehanička trajnost | 10000000 ciklusa |
| Kompatibilnost | RM22 |
| Maksimalna struja za senzore | 1 mA |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| Kašnjenje starta po uključenju napajanja | 2.5 sekundi |
| Kašnjenje starta po uključenju napajanja | 0.6 sekundi |
- Opis proizvoda
Harmony RM22-LA relej obezbeđuje kontrolu nivoa tečnosti u trofaznim mrežama. Ovaj modularni višefunkcionalni trofazni relej za kontrolu nivoa tečnosti idealan je za praćenje električnih vrednosti u industrijskim i kontrolnim panelima zgrada. Podesan je za primenu u brojnim industrijskim automatizovanim sistemima, kao što su dizanje dizalicom, pakovanje, liftovi, tekstil, vodovodni sistemi. Ima jedan od najtanjih formata na tržištu sa širinom od 22,5 mm, čime se postiže fleksibilna i jednostavna montaža na DIN šinu budući da zauzima isti prostor kao za bilo koji modularni jednopolni DIN uređaj. Takođe poseduje dijagnostičko dugme, zaptivni poklopac, jednostavno i precizno podešavanja pomoću vijčanog trimera. Pruža korisniku mogućnost kontrole automatskog prekida rada i obaveštavanje o kvaru radi brzog prepoznavanja i rešavanja problema. Višefunkcionalni kontroler sa širokom primenom u ožičenim logičkim automatskim sistemima, idealan za rekonstrukciju starih instalacija bez upotrebe PLC.
| Minimalna struja preklapanja | 10 mA pri 5 V DC |
| Povezivanje – priključci | priključci na zavrtanj |
| Preklopna moć u va | 2000 VA |
| Tip proizvoda ili komponente | level control relay |
| Kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | AC-1 u skladu sa IEC 60947-4-1 |
| Kategorija upotrebe | DC-1 u skladu sa IEC 60947-4-1 |
| Tip kontakata i sastav | 2 C/O |
| Tip vremenskog kašnjenja | podesivo 0.1…30 s, +/- 10 % vrednosti pune skale Tt- time delay upon fault |
| Nadzirani parametri releja | detekcija rezistivnim sondama |
| [in] nazivna struja | 8 A |
| Maksimalna struja preklapanja | 8 A AC |
| Grupa proizvoda | Harmony Control Relays |
| Ime releja | RM22L |
| Tip releja | relej kontrole nivoa |
| [uc] napon upravljačkog kola | 24…240 V |
| Kapacitivnost kabla | 1 nF pri HS (velika osetljivost) za kabl sonde |
| Kapacitivnost kabla | 2.2 nF pri St (standardna osetljivost) za kabl sonde |
| Kapacitivnost kabla | 4.7 nF pri LS (mala osetljivost) za kabl sonde |
| Izlazni kontakti | 2 C/O |
| Skala osetljivosti | 0.25…5 kOhm LS (mala osetljivost) |
| Skala osetljivosti | 5…100 kOhm St (standardna osetljivost) |
| Skala osetljivosti | 50…1000 kOhm HS (velika osetljivost) |
| Masa proizvoda | 0.11 kg |
| Maksimalni napon preklapanja | 250 V AC |
| Povezivanje – priključci | vijčani priključci, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 1 x 0.5…1 x 3.3 mm² (AWG 20…AWG 12) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) fleksibilni sa kablovskim završetkom |
| Kategorija prenapona | III u skladu sa IEC 60664-1 |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Nazivna izlazna struja | 8 A |
| Materijal kućišta | samogasiva plastika |
| Pozicija montiranja ručice | bilo koja pozicija |
| Širina | 22.5 mm |
| Maksimalna potrošnja u w | 1.5 W DC |
| Podešavanje osetljivosti | 5-100 % |
| Električna trajnost | 100000 ciklusa |
| Tačnost ponavljanja | +/- 2 % za kašnjenje |
| Sigurnosni podaci o pouzdanosti | MTTFd = 182.6 godina |
| Sigurnosni podaci o pouzdanosti | B10d = 170000 |
| Maksimalni napon elektrode | 12 V AC |
| Greška merenja | < 1 % preko celog opsega sa promenom napona |
| Greška merenja | 0.05 %/°C sa promenom temperature |
| Opseg merenja | 0.25…1000 kOhm |
| Maksimalna dužina kabla između dva uređaja | 100 m između sonda i kašnjenje |
| Materijal kontakata | bez kadmijuma |
| Tip upravljanja | with test button |
| Maksimalna struja elektrode | 1 mA |
| Funkcionalnost | detekcija rezistivnom sondom |
| [Us] nazivni napon napajanja | 24…240 V AC/DC 50/60 Hz, non self-powered |
| Izolacija | između napajanja i merenja |
| Granice napona | 20.4-264 V AC/DC |
| Mehanička trajnost | 10000000 ciklusa |
| Kompatibilnost | RM22 |
| Maksimalna struja za senzore | 1 mA |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| Kašnjenje starta po uključenju napajanja | 2.5 sekundi |
| Kašnjenje starta po uključenju napajanja | 0.6 sekundi |
