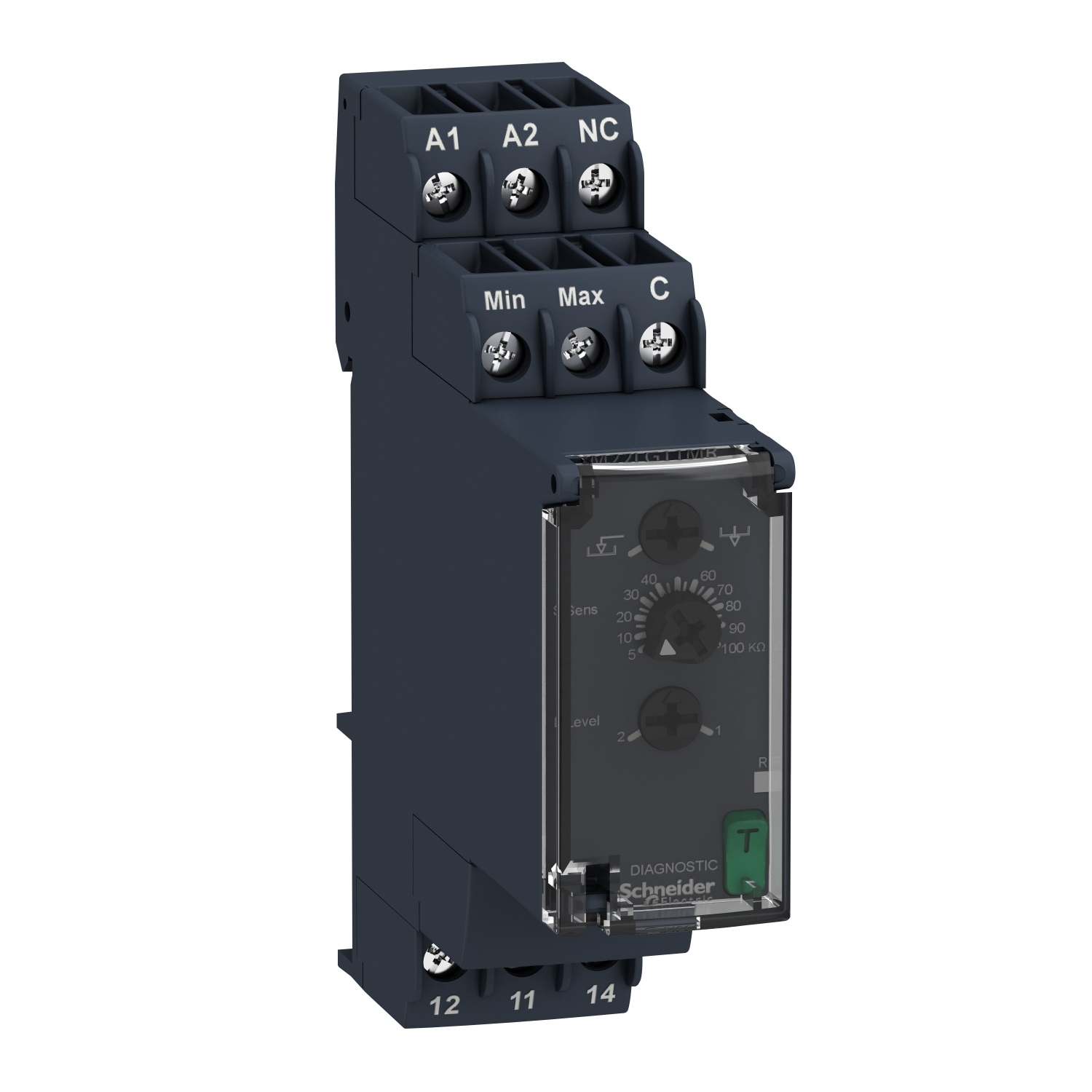

relej kontrole nivoa RM22-L – 24..240 V AC/DC – 1 C/O
- Šifra proizvoda: RM22LG11MR
- Kategorija: Releji
| Tip kontakata i sastav | 2 C/O |
|---|---|
| Tip proizvoda ili komponente | level control relay |
| Grupa proizvoda | Harmony Control Relays |
| [in] nazivna struja | 8 A |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
14.508,62 rsd
- Opis proizvoda
Ovaj Harmony RM22-LG relej omogućava nadzor kontrole nivoa tečnosti u 3-faznim mrežama. Ovaj modularni višefunkcionalni 3-fazni kontrolni relej nivoa tečnosti idealan je za nadzor električnih vrednosti u industrijskim i kontrolnim panelima za zgrade. Primenjuje se na širok spektar industrijskih aplikacija automatizacije, kao što su podizanje, pakovanje, liftovi, tekstil, voda. Jedan je od tanjih sa širinom 22,5 mm, što omogućava fleksibilnu i laku instalaciju na DIN šinu, koristeći isti prostor kao i bilo koji modularni DIN uređaj 1 pola. Takođe nudi dijagnostičko dugme, zaptivni poklopac, jednostavna i precizna podešavanja sa vijčanim trimerima. Korisniku pruža automatsko isključivanje i informacije o greškama za brzu identifikaciju grešaka i rešavanje problema. Multifunkcionalni kontroler za širok izbor u ožičenim logičkim automatizovanim sistemima, idealan za renoviranje starih instalacija bez korišćenja PLC-a.
| Minimalna struja preklapanja | 10 mA pri 5 V DC |
| Povezivanje – priključci | priključci na zavrtanj |
| Preklopna moć u va | 2000 VA |
| Tip proizvoda ili komponente | level control relay |
| Kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | AC-1 u skladu sa IEC 60947-4-1 |
| Kategorija upotrebe | DC-1 u skladu sa IEC 60947-4-1 |
| Tip kontakata i sastav | 2 C/O |
| Tip vremenskog kašnjenja | bez |
| Nadzirani parametri releja | detekcija rezistivnim sondama |
| [in] nazivna struja | 8 A |
| Maksimalna struja preklapanja | 8 A AC |
| Grupa proizvoda | Harmony Control Relays |
| Ime releja | RM22L |
| Tip releja | relej kontrole nivoa |
| [uc] napon upravljačkog kola | 24…240 V |
| Kapacitivnost kabla | 1 nF pri HS (velika osetljivost) za kabl sonde |
| Kapacitivnost kabla | 2.2 nF pri St (standardna osetljivost) za kabl sonde |
| Kapacitivnost kabla | 4.7 nF pri LS (mala osetljivost) za kabl sonde |
| Izlazni kontakti | 2 C/O |
| Skala osetljivosti | 5…100 kOhm St (standardna osetljivost) |
| Masa proizvoda | 0.1 kg |
| Maksimalni napon preklapanja | 250 V AC |
| Povezivanje – priključci | vijčani priključci, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 1 x 0.5…1 x 3.3 mm² (AWG 20…AWG 12) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) fleksibilni sa kablovskim završetkom |
| Kategorija prenapona | III u skladu sa IEC 60664-1 |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Nazivna izlazna struja | 8 A |
| Materijal kućišta | samogasiva plastika |
| Pozicija montiranja ručice | bilo koja pozicija |
| Širina | 22.5 mm |
| Maksimalna potrošnja u w | 1.5 W DC |
| Podešavanje osetljivosti | 5-100 % |
| Električna trajnost | 100000 ciklusa |
| Tačnost ponavljanja | +/- 2 % za kašnjenje |
| Sigurnosni podaci o pouzdanosti | B10d = 120000 |
| Sigurnosni podaci o pouzdanosti | MTTFd = 125.5 godina |
| Maksimalni napon elektrode | 12 V AC |
| Greška merenja | < 1 % preko celog opsega sa promenom napona |
| Greška merenja | 0.05 %/°C sa promenom temperature |
| Opseg merenja | 5…100 kOhm |
| Maksimalna dužina kabla između dva uređaja | 1000 m između sonda i kašnjenje |
| Materijal kontakata | bez kadmijuma |
| Tip upravljanja | with test button |
| Maksimalna struja elektrode | 1 mA |
| Funkcionalnost | detekcija rezistivnom sondom |
| [Us] nazivni napon napajanja | 24…240 V AC/DC 50/60 Hz, non self-powered |
| Izolacija | između napajanja i merenja |
| Granice napona | 20.4-264 V AC/DC |
| Mehanička trajnost | 10000000 ciklusa |
| Kompatibilnost | RM22 |
| Maksimalna struja za senzore | 1 mA |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| Kašnjenje starta po uključenju napajanja | 0.6 sekundi |
- Opis proizvoda
Ovaj Harmony RM22-LG relej omogućava nadzor kontrole nivoa tečnosti u 3-faznim mrežama. Ovaj modularni višefunkcionalni 3-fazni kontrolni relej nivoa tečnosti idealan je za nadzor električnih vrednosti u industrijskim i kontrolnim panelima za zgrade. Primenjuje se na širok spektar industrijskih aplikacija automatizacije, kao što su podizanje, pakovanje, liftovi, tekstil, voda. Jedan je od tanjih sa širinom 22,5 mm, što omogućava fleksibilnu i laku instalaciju na DIN šinu, koristeći isti prostor kao i bilo koji modularni DIN uređaj 1 pola. Takođe nudi dijagnostičko dugme, zaptivni poklopac, jednostavna i precizna podešavanja sa vijčanim trimerima. Korisniku pruža automatsko isključivanje i informacije o greškama za brzu identifikaciju grešaka i rešavanje problema. Multifunkcionalni kontroler za širok izbor u ožičenim logičkim automatizovanim sistemima, idealan za renoviranje starih instalacija bez korišćenja PLC-a.
| Minimalna struja preklapanja | 10 mA pri 5 V DC |
| Povezivanje – priključci | priključci na zavrtanj |
| Preklopna moć u va | 2000 VA |
| Tip proizvoda ili komponente | level control relay |
| Kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | AC-1 u skladu sa IEC 60947-4-1 |
| Kategorija upotrebe | DC-1 u skladu sa IEC 60947-4-1 |
| Tip kontakata i sastav | 2 C/O |
| Tip vremenskog kašnjenja | bez |
| Nadzirani parametri releja | detekcija rezistivnim sondama |
| [in] nazivna struja | 8 A |
| Maksimalna struja preklapanja | 8 A AC |
| Grupa proizvoda | Harmony Control Relays |
| Ime releja | RM22L |
| Tip releja | relej kontrole nivoa |
| [uc] napon upravljačkog kola | 24…240 V |
| Kapacitivnost kabla | 1 nF pri HS (velika osetljivost) za kabl sonde |
| Kapacitivnost kabla | 2.2 nF pri St (standardna osetljivost) za kabl sonde |
| Kapacitivnost kabla | 4.7 nF pri LS (mala osetljivost) za kabl sonde |
| Izlazni kontakti | 2 C/O |
| Skala osetljivosti | 5…100 kOhm St (standardna osetljivost) |
| Masa proizvoda | 0.1 kg |
| Maksimalni napon preklapanja | 250 V AC |
| Povezivanje – priključci | vijčani priključci, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 1 x 0.5…1 x 3.3 mm² (AWG 20…AWG 12) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) fleksibilni sa kablovskim završetkom |
| Kategorija prenapona | III u skladu sa IEC 60664-1 |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Nazivna izlazna struja | 8 A |
| Materijal kućišta | samogasiva plastika |
| Pozicija montiranja ručice | bilo koja pozicija |
| Širina | 22.5 mm |
| Maksimalna potrošnja u w | 1.5 W DC |
| Podešavanje osetljivosti | 5-100 % |
| Električna trajnost | 100000 ciklusa |
| Tačnost ponavljanja | +/- 2 % za kašnjenje |
| Sigurnosni podaci o pouzdanosti | B10d = 120000 |
| Sigurnosni podaci o pouzdanosti | MTTFd = 125.5 godina |
| Maksimalni napon elektrode | 12 V AC |
| Greška merenja | < 1 % preko celog opsega sa promenom napona |
| Greška merenja | 0.05 %/°C sa promenom temperature |
| Opseg merenja | 5…100 kOhm |
| Maksimalna dužina kabla između dva uređaja | 1000 m između sonda i kašnjenje |
| Materijal kontakata | bez kadmijuma |
| Tip upravljanja | with test button |
| Maksimalna struja elektrode | 1 mA |
| Funkcionalnost | detekcija rezistivnom sondom |
| [Us] nazivni napon napajanja | 24…240 V AC/DC 50/60 Hz, non self-powered |
| Izolacija | između napajanja i merenja |
| Granice napona | 20.4-264 V AC/DC |
| Mehanička trajnost | 10000000 ciklusa |
| Kompatibilnost | RM22 |
| Maksimalna struja za senzore | 1 mA |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| Kašnjenje starta po uključenju napajanja | 0.6 sekundi |
