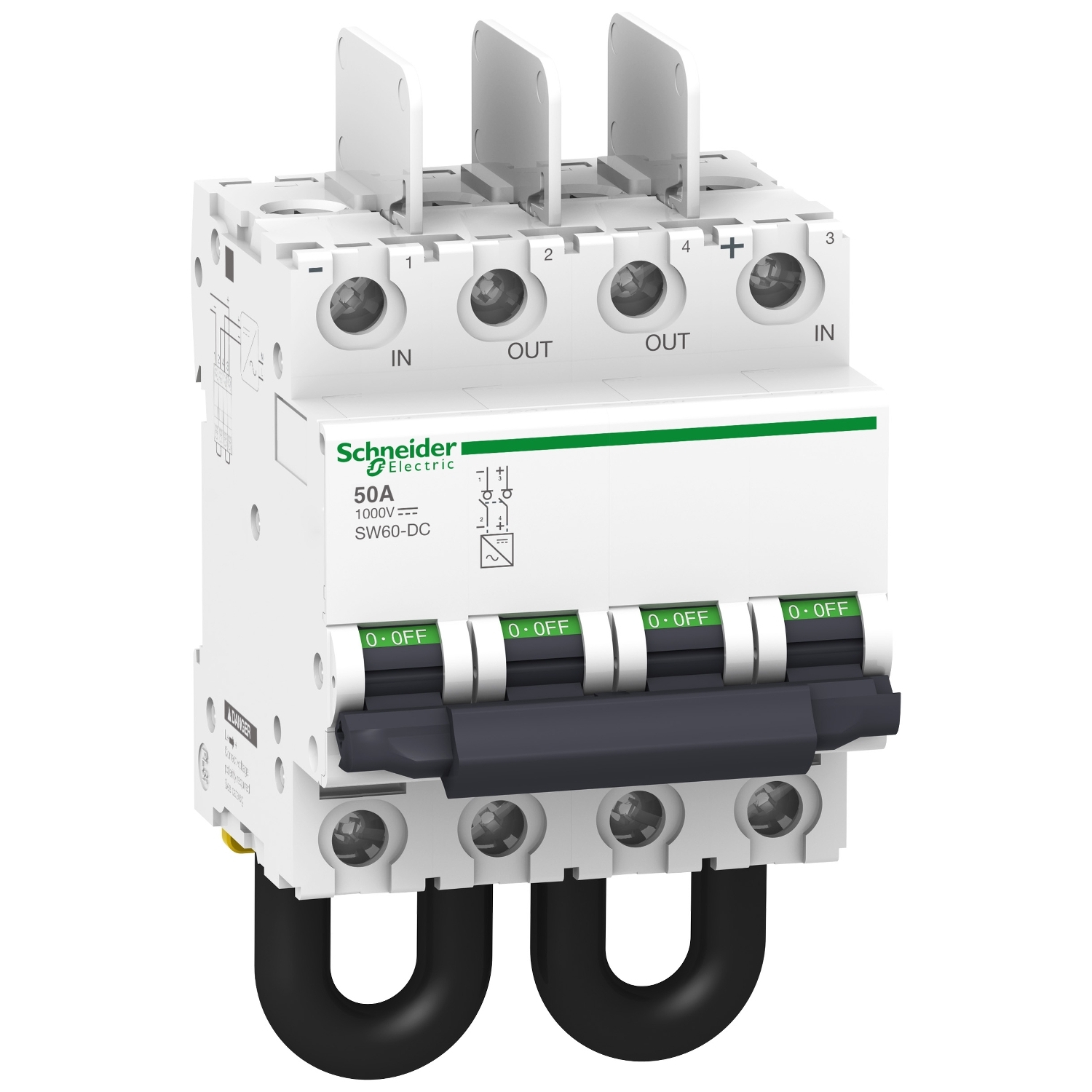

rastavljač SW60-DC – 2P – 50 A – 1000 V
- Šifra proizvoda: A9N61699
- Kategorija: Acti 9 uređaji za DC kola
| Broj polova | 2P |
|---|---|
| Kratko ime uređaja | SW60-DC |
| Tip proizvoda ili komponente | rastavljač |
| Grupa proizvoda | SW60 |
35.427,26 rsd
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | SW60 |
| Tip proizvoda ili komponente | rastavljač |
| Kategorija upotrebe | DC-21A |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-3 |
| Broj polova | 2P |
| Kratko ime uređaja | SW60-DC |
| Primena prekidača | zaštita fotonaponskog invertora |
Dopunske Informacije
| Polarity sensitivity | da (+ and – has to be respected for connection) |
| Visina | 132.7 mm |
| Nosači za montažu | 35 mm simetrična DIN šina |
| 9 mm redovi | 8 |
| Masa proizvoda | 0.53 kg |
| Povezivanje – priključci | tunelski priključak (gornji) 1-35 mm² kruti |
| Povezivanje – priključci | tunelski priključak (gornji) 1-25 mm² fleksibilni |
| Povezivanje – priključci | ožičen kabl (donji) |
| Tip upravljanja | ručica |
| [ui] nazivni napon izolacije | 1000 V DC |
| Način montiranja | fiksno |
| Električna trajnost | 3000 ciklusa |
| [ie] nazivna radna struja | 50 A DC-21A 1000 V DC 40 °C |
| [ie] nazivna radna struja | 63 A DC-21A 1000 V DC 5 °C |
| [ie] nazivna radna struja | 61 A DC-21A 1000 V DC 10 °C |
| [ie] nazivna radna struja | 60 A DC-21A 1000 V DC 15 °C |
| [ie] nazivna radna struja | 58 A DC-21A 1000 V DC 20 °C |
| [ie] nazivna radna struja | 56 A DC-21A 1000 V DC 25 °C |
| [ie] nazivna radna struja | 54 A DC-21A 1000 V DC 30 °C |
| [ie] nazivna radna struja | 52 A DC-21A 1000 V DC 35 °C |
| [ie] nazivna radna struja | 48 A DC-21A 1000 V DC 45 °C |
| [ie] nazivna radna struja | 46 A DC-21A 1000 V DC 50 °C |
| [ie] nazivna radna struja | 41 A DC-21A 1000 V DC 60 °C |
| [ie] nazivna radna struja | 35 A DC-21A 1000 V DC 70 °C |
| Mehanička trajnost | 20000 ciklusa |
| Kompatibilnost | SW60-DC |
| Napon propada | 251 mV 5.02 mΩ 12.54 W 50 A |
| [uimp] nazivni podnosivi impulsni napon | 6 kV |
| Povezivanje | 18 mm između faze i nule |
| Povezivanje | 18 mm između faza |
| Boja | bela |
| Širina | 72 mm |
| Segment tržišta | stambene zgrade |
| Segment tržišta | male komercijalne zgrade |
| Dubina | 77.4 mm |
| Moment pritezanja | 3.5-3.5 N.m |
