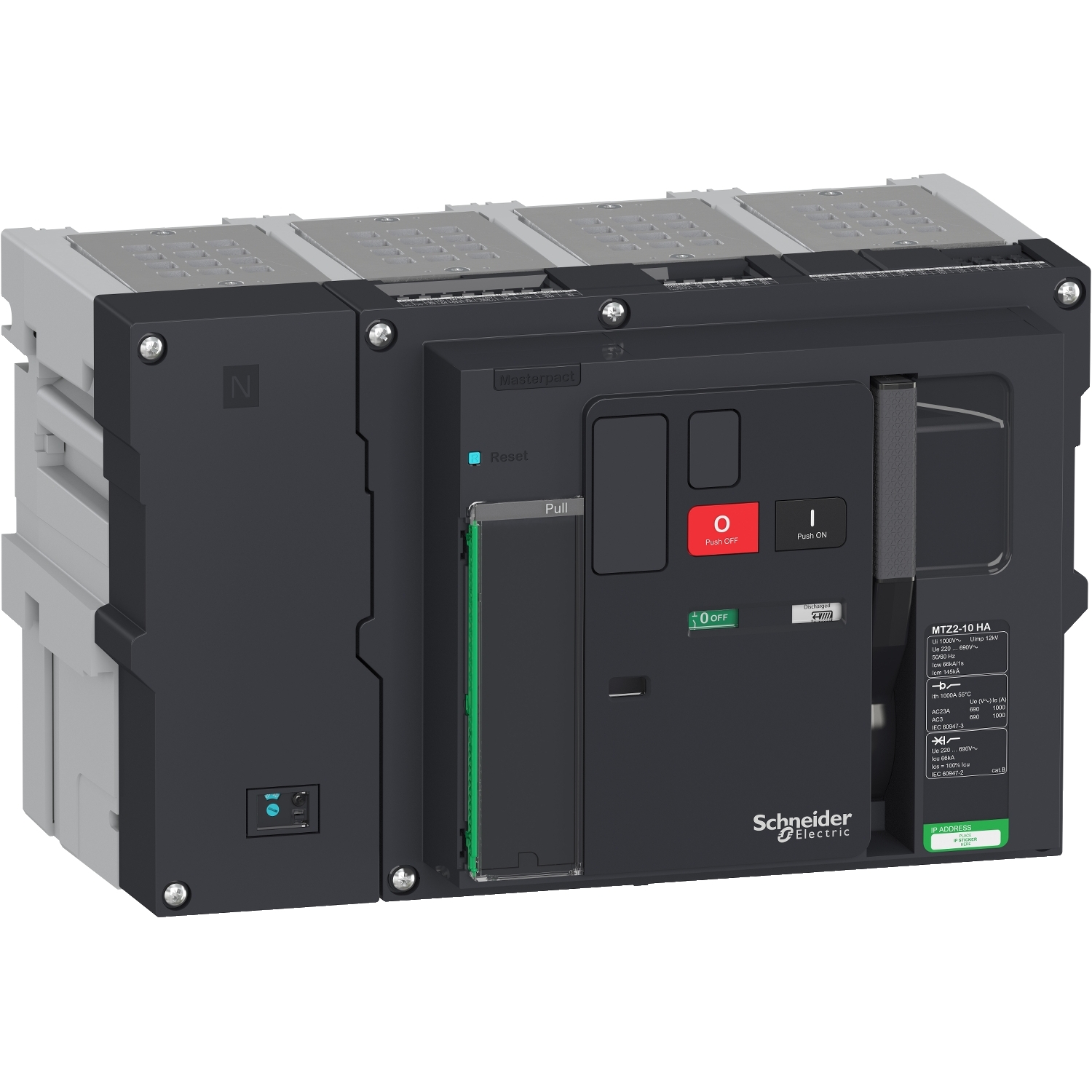

Rastavljač snage Masterpact MTZ2 10 HA – 1000 A – 4P izvlačivi
- Šifra proizvoda: LV848256
- Kategorija: Vazdušni prekidači za velike struje
| Broj polova | 4P |
|---|---|
| Kratko ime uređaja | MTZ2 10 HA |
| Tip proizvoda ili komponente | rastavljač |
| Ime proizvoda | Masterpact MTZ2 |
| [ie] nazivna struja | 1000 A AC 50/60 Hz 690 V |
| Grupa proizvoda | Masterpact |
673.565,76 rsd
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| Tip mreže | AC |
| Tip proizvoda ili komponente | rastavljač |
| Ime proizvoda | Masterpact MTZ2 |
| Broj polova | 4P |
| Grupa proizvoda | Masterpact |
| Ime rastavljača | Masterpact MTZ2 10 HA |
| Kompatibilnost grupe proizvoda | Masterpact Masterpact MTZ2 10 |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | MTZ2 10 HA |
Dopunske Informacije
| [ue] nazivni napon | 690 V AC 50/60 Hz u skladu sa EN/IEC 60947-3 |
| Indikator pozicije kontakta | da |
| Nosači za montažu | šasija |
| Kod prekidne moći | HA |
| Vidljivo prekidanje | ne |
| Kategorija upotrebe | AC-23A |
| Kategorija upotrebe | AC-3 |
| [icm] nazivna kratkospojna moć uključenja | 145 kA vršno 220…690 V AC pri 50/60 Hz |
| [ui] nazivni napon izolacije | 1000 V AC 50/60 Hz u skladu sa EN/IEC 60947-3 |
| Mehanička trajnost | 25000 ciklusa sa periodičnim preventivnim održavanjem u skladu sa EN/IEC 60947-3 |
| Visina | 439 mm |
| [ics] servisna prekidna moć | 66 kA pri 220…690 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Povezivanje | 115 mm |
| Dubina | 403 mm |
| Tip upravljanja | taster |
| Način montiranja | izvlačivo |
| Prekidna moć | 66 kA Icu pri 220…690 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Električna trajnost | AC-23A: 10000 ciklusa 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-3 |
| Električna trajnost | AC-23A: 10000 ciklusa 690 V AC 50/60 Hz u skladu sa EN/IEC 60947-3 |
| Električna trajnost | AC-3: 6000 ciklusa 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-3 |
| Električna trajnost | AC-3: 6000 ciklusa 690 V AC 50/60 Hz u skladu sa EN/IEC 60947-3 |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-3 |
| Širina | 556 mm |
| [ie] nazivna struja | 1000 A AC 50/60 Hz 690 V |
| Kompatibilnost | MTZ2 10 |
| [uimp] nazivni podnosivi impulsni napon | 12 kV u skladu sa EN/IEC 60947-3 |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 36 kA tokom 3 s u skladu sa EN/IEC 60947-3 |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 66 kA tokom 1 s u skladu sa EN/IEC 60947-3 |
