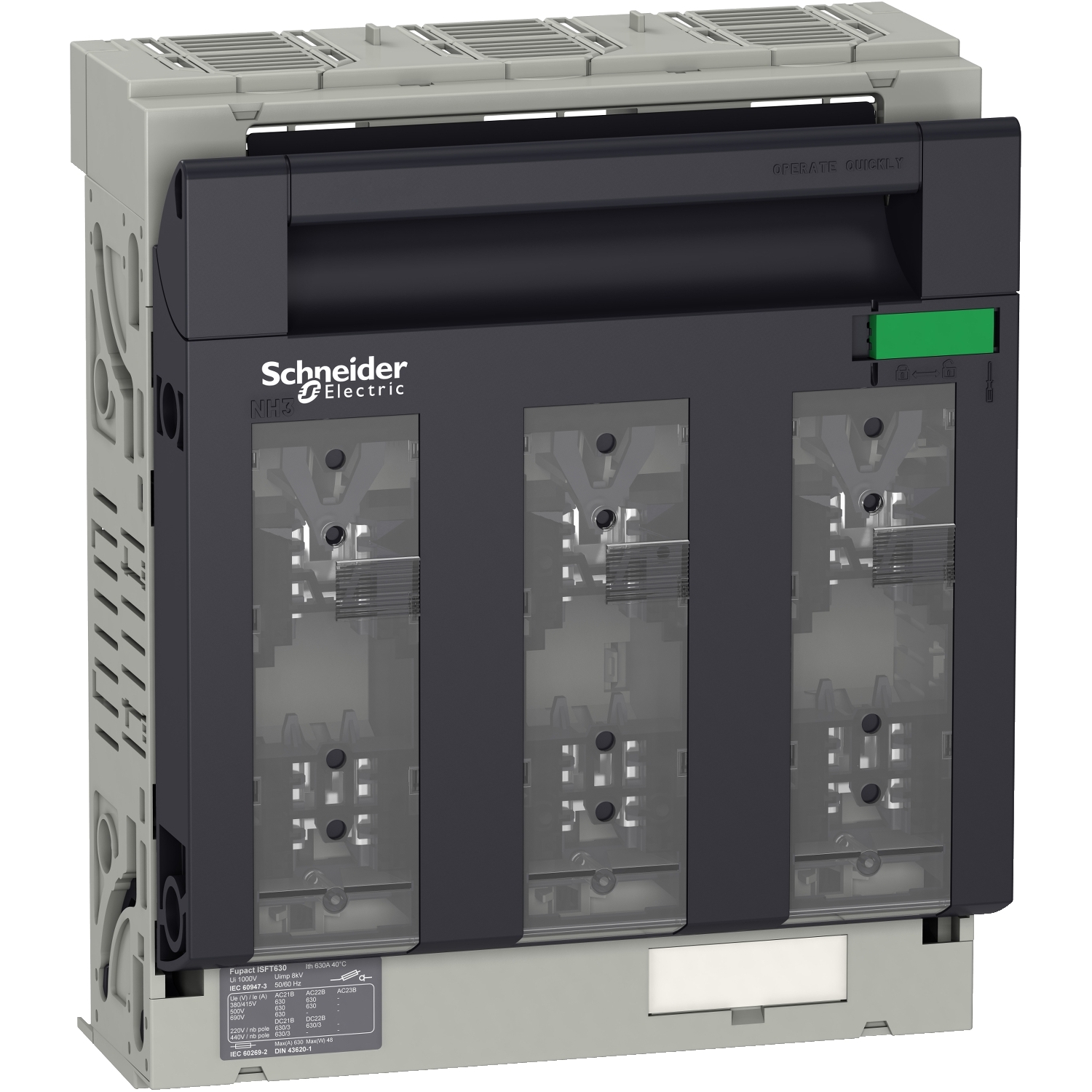

Rastavljač osigurač, FuPacT ISFT630, 630A, DIN NH03, 3 pola, montaža na pozadini
- Šifra proizvoda: LV480808
- Kategorija: Prekidači u električnim instalacijama
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | ISFT630 |
| Tip proizvoda ili komponente | rastavljač sa osiguračima |
| Ime proizvoda | Fupact ISFT |
| Grupa proizvoda | FuPacT |
42.206,22 rsd
- Opis proizvoda
Osnovne Informacije
| broj nosača osigurača | 3 |
| Veličina osigurača | NH3 |
| Signalna funkcija | odvojeni nadzor osigurača |
| [ith] dozvoljena termička struja u vazduhu | 630 A 40 °C ) disipacija po osiguraču: 48 W |
| Indikator pozicije kontakta | da |
| Maksimalna snaga disipacije po polu | 67 W |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| [ue] nazivni napon | 440 V DC |
| [ue] nazivni napon | 800 V AC 50/60 Hz AC-20 |
| [ue] nazivni napon | 800 V DC DC-20 |
| Vidljivo prekidanje | da |
| Tip proizvoda ili komponente | rastavljač sa osiguračima |
| Ime proizvoda | Fupact ISFT |
| Grupa proizvoda | FuPacT |
| [ui] nazivni napon izolacije | 1000 V AC 50/60 Hz |
| [ui] nazivni napon izolacije | 1000 V DC |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-3 |
| Tip osigurača | DIN |
| [ie] nazivna struja | AC-21B: 630 A at 220/240 V AC 50/60 Hz |
| [ie] nazivna struja | AC-21B: 630 A at 380/415 V AC 50/60 Hz |
| [ie] nazivna struja | AC-21B: 630 A at 440/480 V AC 50/60 Hz |
| [ie] nazivna struja | AC-21B: 630 A at 500 V AC 50/60 Hz |
| [ie] nazivna struja | AC-21B: 630 A at 660/690 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22B: 630 A at 220/240 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22B: 630 A at 380/415 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22B: 630 A at 440/480 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22B: 630 A at 500 V AC 50/60 Hz |
| [ie] nazivna struja | AC-22B: 630 A at 660/690 V AC 50/60 Hz |
| [ie] nazivna struja | DC-21B: 630 A at 220 V DC (3 pola serijski) |
| [ie] nazivna struja | DC-21B: 630 A at 440 V DC (3 pola serijski) |
| [ie] nazivna struja | DC-22B: 630 A at 220 V DC (3 pola serijski) |
| Broj polova | 3P |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Primena uređaja | razvod električne energije |
| Primena uređaja | zaštita opreme, nadzor i upravljanje |
| Kratko ime uređaja | ISFT630 |
| [ithe] dozvoljena termička struja u ormanu | 630 A pri 40 °C, disipacija po osiguraču: 48 W |
Dopunske Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | EAC |
| Visina | 306 mm |
| Povezivanje – priključci | priključak na zavrtanj priključak sa gornje strane M10 630 A |
| Povezivanje – priključci | priključak na zavrtanj donji M10 630 A |
| Moment pritezanja | 20 N.m za priključak |
| Standardi | EN/IEC 60947-1 |
| Standardi | EN/IEC 60947-3 |
| Masa proizvoda | 3.5 kg |
| Lokacija za montiranje | uporedo |
| Tip upravljanja | ručica nosača osigurača |
| Način montiranja | fiksno |
| Električna trajnost | AC-21B: 200 ciklusa 690 V AC 50/60 Hz |
| Električna trajnost | AC-22B: 200 ciklusa 500 V AC 50/60 Hz |
| Električna trajnost | AC-23B: 200 ciklusa 415 V AC 50/60 Hz |
| Nazivna moc ukljucenja i iskljucenja | 42.4 kA pri 690 V |
| Operacija kontakata | jednostruko prekidanje |
| Držač za montažu | montažna ploča |
| Držač za montažu | sabirnice |
| Mehanička trajnost | 1000 ciklusa |
| Kompatibilnost | ISFT630 |
| Pozicija montiranja ručice | vertikalno |
| Pozicija montiranja ručice | horizontalno |
| Širina | 250 mm |
| Priprema za zaključavanje | pečaćenje |
| Dubina | 130 mm |
| Prekidna moć | 80 kA pri 415 V (AC) |
| Prekidna moć | 80 kA pri 500 V (AC) |
| Prekidna moć | 25 kA pri 690 V (AC) |
| Nazivni ciklus | neprekidno |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 20.4 kA za 1 s |
