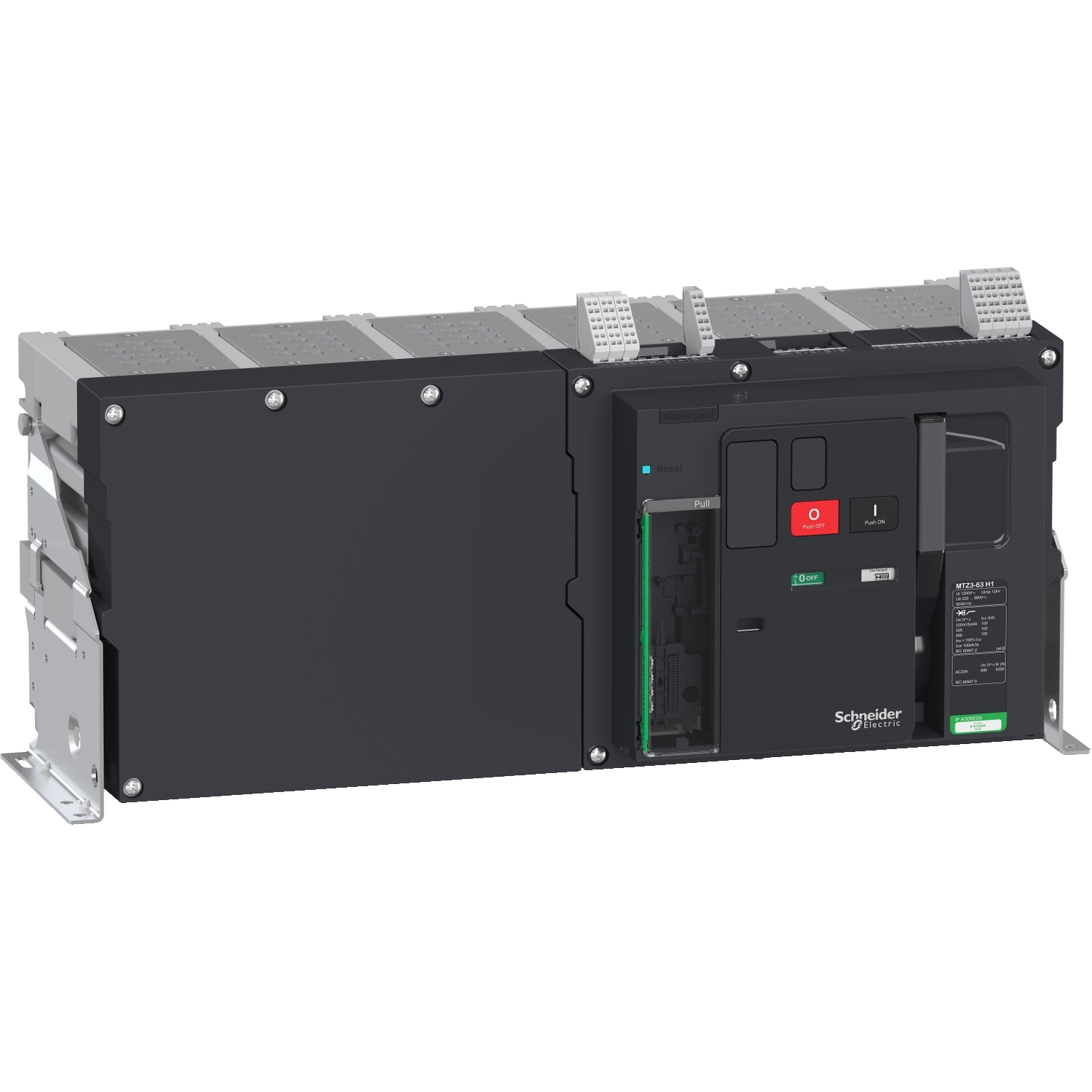

Prekidač Masterpact MTZ3 63H1 – 6300 A – 3P fiksni – bez Micrologic.a
- Šifra proizvoda: LV848118
- Kategorija: Vazdušni prekidači za velike struje
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | MTZ3 63 H1 |
| Tip proizvoda ili komponente | prekidač |
| Prekidna moć | H1 100 kA 415 V AC |
| Ime proizvoda | Masterpact MTZ3 |
| Grupa proizvoda | Masterpact |
| [in] nazivna struja | 6300 A pri 40 °C |
5.560.317,96 rsd
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 6300 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Tip mreže | AC |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | Masterpact MTZ3 |
| Kategorija upotrebe | kategorija B |
| način upravljanja | bez kontrolna jedinica |
| Broj polova | 3P |
| Ime prekidača | Masterpact MTZ3 63 |
| Grupa proizvoda | Masterpact MTZ |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 2.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 5.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 6.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 7.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 2.0 Xi |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 5.0 Xi |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 6.0 Xi |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 7.0 Xi |
| Grupa proizvoda | MasterPacT |
| Tip upravljanja | taster |
| Način montiranja | fiksno |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Prekidna moć | H1 100 kA 415 V AC |
| Primena uređaja | power distribution protection |
| Kratko ime uređaja | MTZ3 63 H1 |
Dopunske Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | IECEE CB Scheme |
| Standardi | EN/IEC 60947-1 |
| Standardi | EN/IEC 60947-2 |
| Standardi | EN/IEC 60947-2 Annex H |
| Standardi | IEC 61557-12 |
| Nosači za montažu | šine |
| Nosači za montažu | ploča |
| Maksimalno vreme prekidanja | 25-25 milisekundi |
| Maksimalno odzivno vreme zatvaranja | 80 milisekundi |
| [icm] nazivna kratkospojna moć uključenja | 220 kA 220/415 V AC pri 50/60 Hz |
| [icm] nazivna kratkospojna moć uključenja | 220 kA 440 V AC pri 50/60 Hz |
| [icm] nazivna kratkospojna moć uključenja | 220 kA 500/525 V AC pri 50/60 Hz |
| [icm] nazivna kratkospojna moć uključenja | 220 kA 660/690 V AC pri 50/60 Hz |
| [ui] nazivni napon izolacije | 1000 V AC 50/60 Hz |
| Mehanička trajnost | 10000 ciklusa sa periodičnim preventivnim održavanjem |
| Visina | 352 mm |
| masa proizvoda | 120-120 kg |
| [ics] servisna prekidna moć | 100 kA pri 220/415 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 100 kA pri 440 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 100 kA pri 500/525 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 100 kA pri 660/690 V AC 50/60 Hz |
| Povezivanje | 230 mm |
| Donji priključak | zadnji |
| Snaga disipacije u w | 650-650 W |
| Ct veličina prekidača | 3200 A |
| Ct veličina prekidača | 4000 A |
| Ct veličina prekidača | 5000 A |
| Ct veličina prekidača | 6300 A |
| Dubina | 300 mm |
| Gornji priključak | rear |
| Prekidna moć | 100 kA pri 220/415 V AC 50/60 Hz |
| Prekidna moć | 100 kA pri 440 V AC 50/60 Hz |
| Prekidna moć | 100 kA pri 500/525 V AC 50/60 Hz |
| Prekidna moć | 100 kA pri 660/690 V AC 50/60 Hz |
| Električna trajnost | AC-3: 6000 ciklusa 440/690 V AC 50/60 Hz u skladu sa EN/IEC 60947-3 |
| Električna trajnost | 1500 ciklusa 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Električna trajnost | 1500 ciklusa 690 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Električna trajnost | AC-23A: 1500 ciklusa 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-3 |
| Električna trajnost | AC-23A: 1500 ciklusa 690 V AC 50/60 Hz u skladu sa EN/IEC 60947-3 |
| Širina | 767 mm |
| Kompatibilnost | MTZ3 63 |
| [uimp] nazivni podnosivi impulsni napon | 12 kV |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 100 kA 0.5 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 100 kA 1 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 100 kA 3 s |
