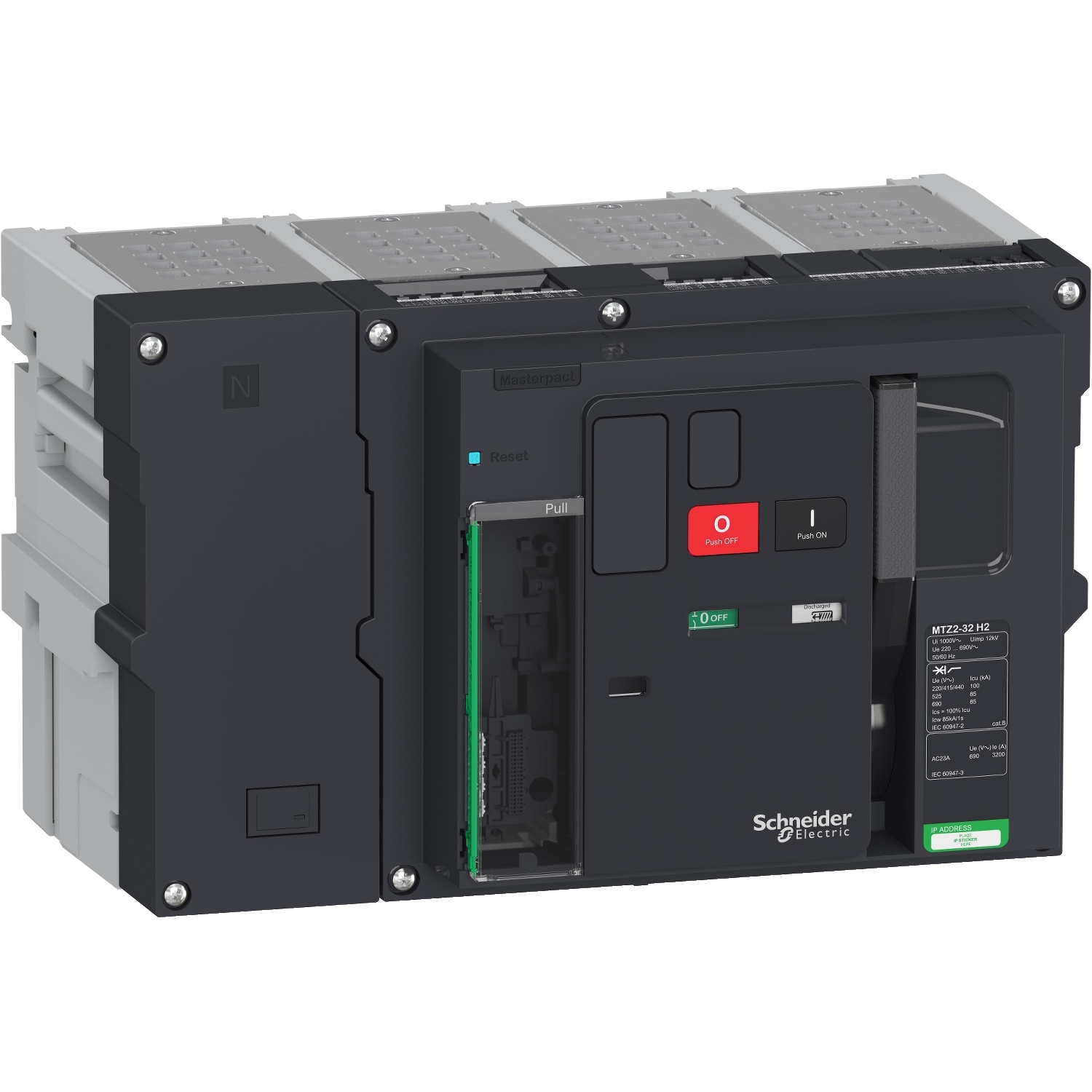

Prekidač Masterpact MTZ2 32H2 – 3200 A – 4P izvlačivi – bez Micrologic.a
- Šifra proizvoda: LV848318
- Kategorija: Vazdušni prekidači za velike struje
| Broj polova | 4P |
|---|---|
| Kratko ime uređaja | MTZ2 32 H2 |
| Tip proizvoda ili komponente | prekidač |
| Prekidna moć | H2 100 kA 415 V AC |
| Ime proizvoda | Masterpact MTZ2 |
| Grupa proizvoda | Masterpact |
| [in] nazivna struja | 3200 A pri 40 °C |
2.465.610,54 rsd
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 3200 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Tip mreže | AC |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | Masterpact MTZ2 |
| Kategorija upotrebe | kategorija B |
| način upravljanja | bez kontrolna jedinica |
| Broj polova | 4P |
| Pozicija nultog provodnika | levo |
| Ime prekidača | Masterpact MTZ2 32 |
| Grupa proizvoda | Masterpact MTZ |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 2.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 5.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 6.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 7.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 2.0 Xi |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 5.0 Xi |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 6.0 Xi |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 7.0 Xi |
| Grupa proizvoda | MasterPacT |
| Tip upravljanja | taster |
| Način montiranja | izvlačivo |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Prekidna moć | H2 100 kA 415 V AC |
| Primena uređaja | power distribution protection |
| Kratko ime uređaja | MTZ2 32 H2 |
Dopunske Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | IECEE CB Scheme |
| Standardi | EN/IEC 60947-1 |
| Standardi | EN/IEC 60947-2 |
| Standardi | EN/IEC 60947-2 Annex H |
| Standardi | IEC 61557-12 |
| Nosači za montažu | šine |
| Nosači za montažu | ploča |
| Maksimalno vreme prekidanja | 25-25 milisekundi |
| Maksimalno odzivno vreme zatvaranja | 70 milisekundi |
| [icm] nazivna kratkospojna moć uključenja | 220 kA 220/415 V AC pri 50/60 Hz |
| [icm] nazivna kratkospojna moć uključenja | 220 kA 440 V AC pri 50/60 Hz |
| [icm] nazivna kratkospojna moć uključenja | 187 kA 500/525 V AC pri 50/60 Hz |
| [icm] nazivna kratkospojna moć uključenja | 187 kA 660/690 V AC pri 50/60 Hz |
| [ui] nazivni napon izolacije | 1000 V AC 50/60 Hz |
| Mehanička trajnost | 20000 ciklusa sa periodičnim preventivnim održavanjem |
| Visina | izvlačivi prekidač sa šasijom: 439 mm |
| Visina | izvlačivi prekidač bez šasije: 300 mm |
| masa proizvoda | 120-120 kg |
| [ics] servisna prekidna moć | 100 kA pri 220/415 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 100 kA pri 440 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 85 kA pri 500/525 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 85 kA pri 660/690 V AC 50/60 Hz |
| Povezivanje | 115 mm |
| Donji priključak | prednji |
| Donji priključak | zadnji |
| Snaga disipacije u w | 670-670 W |
| Ct veličina prekidača | 1600 A |
| Ct veličina prekidača | 2000 A |
| Ct veličina prekidača | 2500 A |
| Ct veličina prekidača | 3200 A |
| Dubina | izvlačivi prekidač sa šasijom: 403 mm |
| Dubina | izvlačivi prekidač bez šasije: 300 mm |
| Gornji priključak | prednja |
| Gornji priključak | rear |
| Prekidna moć | 100 kA pri 220/415 V AC 50/60 Hz |
| Prekidna moć | 100 kA pri 440 V AC 50/60 Hz |
| Prekidna moć | 85 kA pri 500/525 V AC 50/60 Hz |
| Prekidna moć | 85 kA pri 660/690 V AC 50/60 Hz |
| Električna trajnost | AC-3: 6000 ciklusa 440/690 V AC 50/60 Hz u skladu sa EN/IEC 60947-3 |
| Električna trajnost | 2500 ciklusa 690 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Električna trajnost | 5000 ciklusa 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Električna trajnost | AC-23A: 2500 ciklusa 690 V AC 50/60 Hz u skladu sa EN/IEC 60947-3 |
| Električna trajnost | AC-23A: 5000 ciklusa 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-3 |
| Širina | izvlačivi prekidač sa šasijom: 556 mm |
| Širina | izvlačivi prekidač bez šasije: 493 mm |
| Integrisana trenutna zaštita | 171-209 kA |
| Kompatibilnost | MTZ2 32 |
| [uimp] nazivni podnosivi impulsni napon | 12 kV |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 85 kA 0.5 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 85 kA 1 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 75 kA 3 s |
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 3200 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Tip mreže | AC |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | Masterpact MTZ2 |
| Kategorija upotrebe | kategorija B |
| način upravljanja | bez kontrolna jedinica |
| Broj polova | 4P |
| Pozicija nultog provodnika | levo |
| Ime prekidača | Masterpact MTZ2 32 |
| Grupa proizvoda | Masterpact MTZ |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 2.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 5.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 6.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 7.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 2.0 Xi |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 5.0 Xi |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 6.0 Xi |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 7.0 Xi |
| Grupa proizvoda | MasterPacT |
| Tip upravljanja | taster |
| Način montiranja | izvlačivo |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Prekidna moć | H2 100 kA 415 V AC |
| Primena uređaja | power distribution protection |
| Kratko ime uređaja | MTZ2 32 H2 |
Dopunske Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | IECEE CB Scheme |
| Standardi | EN/IEC 60947-1 |
| Standardi | EN/IEC 60947-2 |
| Standardi | EN/IEC 60947-2 Annex H |
| Standardi | IEC 61557-12 |
| Nosači za montažu | šine |
| Nosači za montažu | ploča |
| Maksimalno vreme prekidanja | 25-25 milisekundi |
| Maksimalno odzivno vreme zatvaranja | 70 milisekundi |
| [icm] nazivna kratkospojna moć uključenja | 220 kA 220/415 V AC pri 50/60 Hz |
| [icm] nazivna kratkospojna moć uključenja | 220 kA 440 V AC pri 50/60 Hz |
| [icm] nazivna kratkospojna moć uključenja | 187 kA 500/525 V AC pri 50/60 Hz |
| [icm] nazivna kratkospojna moć uključenja | 187 kA 660/690 V AC pri 50/60 Hz |
| [ui] nazivni napon izolacije | 1000 V AC 50/60 Hz |
| Mehanička trajnost | 20000 ciklusa sa periodičnim preventivnim održavanjem |
| Visina | izvlačivi prekidač sa šasijom: 439 mm |
| Visina | izvlačivi prekidač bez šasije: 300 mm |
| masa proizvoda | 120-120 kg |
| [ics] servisna prekidna moć | 100 kA pri 220/415 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 100 kA pri 440 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 85 kA pri 500/525 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 85 kA pri 660/690 V AC 50/60 Hz |
| Povezivanje | 115 mm |
| Donji priključak | prednji |
| Donji priključak | zadnji |
| Snaga disipacije u w | 670-670 W |
| Ct veličina prekidača | 1600 A |
| Ct veličina prekidača | 2000 A |
| Ct veličina prekidača | 2500 A |
| Ct veličina prekidača | 3200 A |
| Dubina | izvlačivi prekidač sa šasijom: 403 mm |
| Dubina | izvlačivi prekidač bez šasije: 300 mm |
| Gornji priključak | prednja |
| Gornji priključak | rear |
| Prekidna moć | 100 kA pri 220/415 V AC 50/60 Hz |
| Prekidna moć | 100 kA pri 440 V AC 50/60 Hz |
| Prekidna moć | 85 kA pri 500/525 V AC 50/60 Hz |
| Prekidna moć | 85 kA pri 660/690 V AC 50/60 Hz |
| Električna trajnost | AC-3: 6000 ciklusa 440/690 V AC 50/60 Hz u skladu sa EN/IEC 60947-3 |
| Električna trajnost | 2500 ciklusa 690 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Električna trajnost | 5000 ciklusa 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Električna trajnost | AC-23A: 2500 ciklusa 690 V AC 50/60 Hz u skladu sa EN/IEC 60947-3 |
| Električna trajnost | AC-23A: 5000 ciklusa 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-3 |
| Širina | izvlačivi prekidač sa šasijom: 556 mm |
| Širina | izvlačivi prekidač bez šasije: 493 mm |
| Integrisana trenutna zaštita | 171-209 kA |
| Kompatibilnost | MTZ2 32 |
| [uimp] nazivni podnosivi impulsni napon | 12 kV |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 85 kA 0.5 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 85 kA 1 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 75 kA 3 s |
