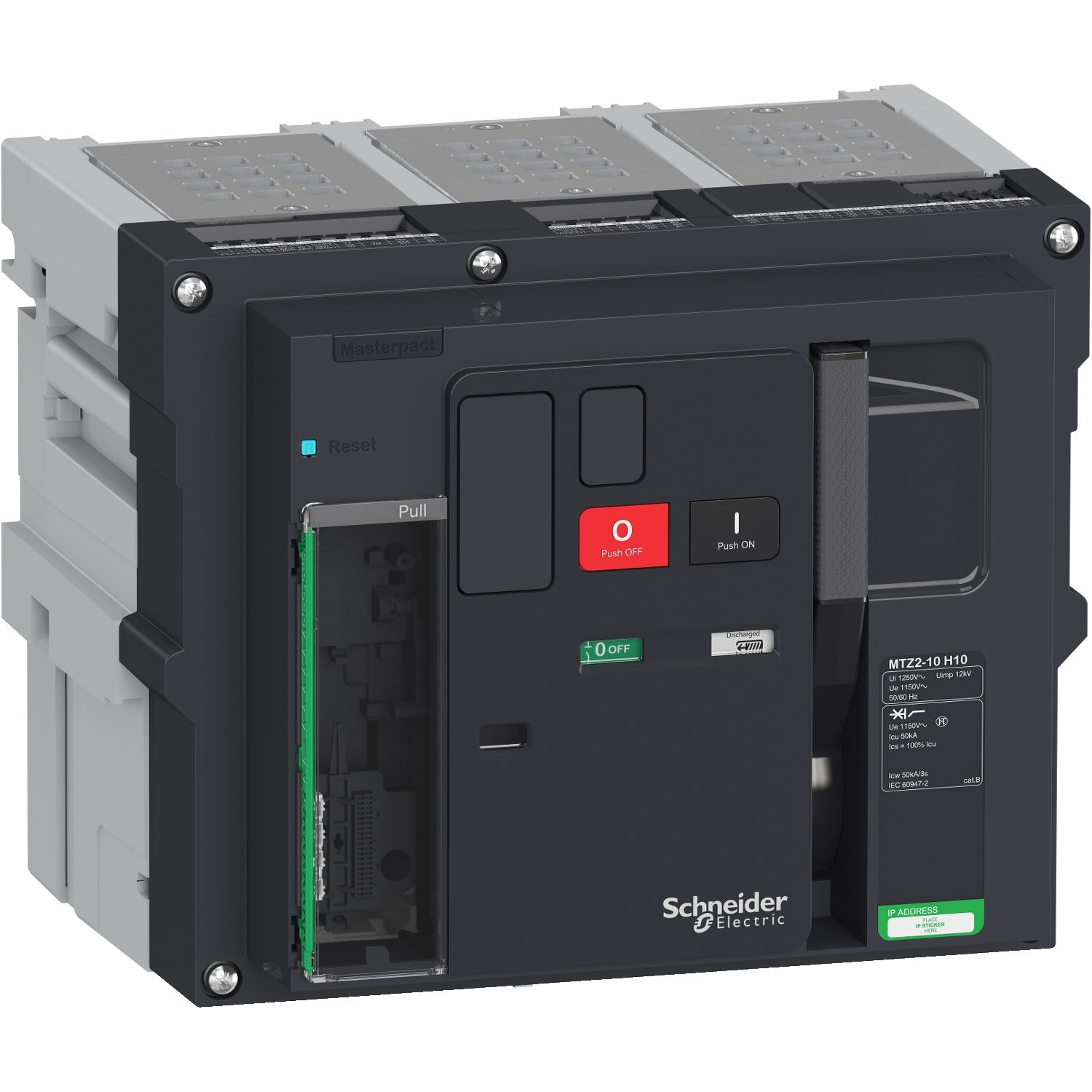

Prekidač Masterpact MTZ2 10H10 – 1000 A – 3P izvlačivi – bez Micrologic.a
- Šifra proizvoda: LV848726
- Kategorija: Vazdušni prekidači za velike struje
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | MTZ2 10 H10 |
| Tip proizvoda ili komponente | prekidač |
| Prekidna moć | H10 50 kA 1150 V AC |
| Ime proizvoda | Masterpact MTZ2 |
| Grupa proizvoda | Masterpact |
| [in] nazivna struja | 1000 A pri 40 °C |
701.570,36 rsd
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 1000 A pri 40 °C |
| [ue] nazivni napon | 1150 V AC 50/60 Hz |
| Tip mreže | AC |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | Masterpact MTZ2 |
| Kategorija upotrebe | kategorija B |
| način upravljanja | bez kontrolna jedinica |
| Broj polova | 3P |
| Ime prekidača | Masterpact MTZ2 10 |
| Grupa proizvoda | Masterpact MTZ |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 2.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 5.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 6.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 7.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 2.0 Xi |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 5.0 Xi |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 6.0 Xi |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 7.0 Xi |
| Grupa proizvoda | MasterPacT |
| Tip upravljanja | taster |
| Način montiranja | izvlačivo |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Prekidna moć | H10 50 kA 1150 V AC |
| Primena uređaja | power distribution protection |
| Kratko ime uređaja | MTZ2 10 H10 |
Dopunske Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | IECEE CB Scheme |
| Standardi | EN/IEC 60947-1 |
| Standardi | EN/IEC 60947-2 |
| Standardi | EN/IEC 60947-2 Annex H |
| Standardi | IEC 61557-12 |
| Nosači za montažu | šine |
| Nosači za montažu | ploča |
| Maksimalno vreme prekidanja | 25-25 milisekundi |
| Maksimalno odzivno vreme zatvaranja | 70 milisekundi |
| [icm] nazivna kratkospojna moć uključenja | 105 kA 1150 V AC pri 50/60 Hz |
| [ui] nazivni napon izolacije | 1250 V AC 50/60 Hz |
| Mehanička trajnost | 25000 ciklusa sa periodičnim preventivnim održavanjem |
| Visina | izvlačivi prekidač sa šasijom: 439 mm |
| Visina | izvlačivi prekidač bez šasije: 300 mm |
| masa proizvoda | 90-90 kg |
| [ics] servisna prekidna moć | 50 kA pri 1150 V AC 50/60 Hz |
| Povezivanje | 115 mm |
| Donji priključak | zadnji |
| Snaga disipacije u w | 150-150 W |
| Ct veličina prekidača | 400 A |
| Ct veličina prekidača | 630 A |
| Ct veličina prekidača | 800 A |
| Ct veličina prekidača | 1000 A |
| Dubina | izvlačivi prekidač sa šasijom: 403 mm |
| Dubina | izvlačivi prekidač bez šasije: 300 mm |
| Gornji priključak | rear |
| Prekidna moć | 50 kA pri 1150 V AC 50/60 Hz |
| Električna trajnost | 500 ciklusa 1150 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Širina | izvlačivi prekidač sa šasijom: 441 mm |
| Širina | izvlačivi prekidač bez šasije: 378 mm |
| Kompatibilnost | MTZ2 10 |
| [uimp] nazivni podnosivi impulsni napon | 12 kV |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 50 kA 1 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 50 kA 0.5 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 50 kA 3 s |
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 1000 A pri 40 °C |
| [ue] nazivni napon | 1150 V AC 50/60 Hz |
| Tip mreže | AC |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | Masterpact MTZ2 |
| Kategorija upotrebe | kategorija B |
| način upravljanja | bez kontrolna jedinica |
| Broj polova | 3P |
| Ime prekidača | Masterpact MTZ2 10 |
| Grupa proizvoda | Masterpact MTZ |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 2.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 5.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 6.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 7.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 2.0 Xi |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 5.0 Xi |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 6.0 Xi |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 7.0 Xi |
| Grupa proizvoda | MasterPacT |
| Tip upravljanja | taster |
| Način montiranja | izvlačivo |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Prekidna moć | H10 50 kA 1150 V AC |
| Primena uređaja | power distribution protection |
| Kratko ime uređaja | MTZ2 10 H10 |
Dopunske Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | IECEE CB Scheme |
| Standardi | EN/IEC 60947-1 |
| Standardi | EN/IEC 60947-2 |
| Standardi | EN/IEC 60947-2 Annex H |
| Standardi | IEC 61557-12 |
| Nosači za montažu | šine |
| Nosači za montažu | ploča |
| Maksimalno vreme prekidanja | 25-25 milisekundi |
| Maksimalno odzivno vreme zatvaranja | 70 milisekundi |
| [icm] nazivna kratkospojna moć uključenja | 105 kA 1150 V AC pri 50/60 Hz |
| [ui] nazivni napon izolacije | 1250 V AC 50/60 Hz |
| Mehanička trajnost | 25000 ciklusa sa periodičnim preventivnim održavanjem |
| Visina | izvlačivi prekidač sa šasijom: 439 mm |
| Visina | izvlačivi prekidač bez šasije: 300 mm |
| masa proizvoda | 90-90 kg |
| [ics] servisna prekidna moć | 50 kA pri 1150 V AC 50/60 Hz |
| Povezivanje | 115 mm |
| Donji priključak | zadnji |
| Snaga disipacije u w | 150-150 W |
| Ct veličina prekidača | 400 A |
| Ct veličina prekidača | 630 A |
| Ct veličina prekidača | 800 A |
| Ct veličina prekidača | 1000 A |
| Dubina | izvlačivi prekidač sa šasijom: 403 mm |
| Dubina | izvlačivi prekidač bez šasije: 300 mm |
| Gornji priključak | rear |
| Prekidna moć | 50 kA pri 1150 V AC 50/60 Hz |
| Električna trajnost | 500 ciklusa 1150 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Širina | izvlačivi prekidač sa šasijom: 441 mm |
| Širina | izvlačivi prekidač bez šasije: 378 mm |
| Kompatibilnost | MTZ2 10 |
| [uimp] nazivni podnosivi impulsni napon | 12 kV |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 50 kA 1 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 50 kA 0.5 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 50 kA 3 s |
