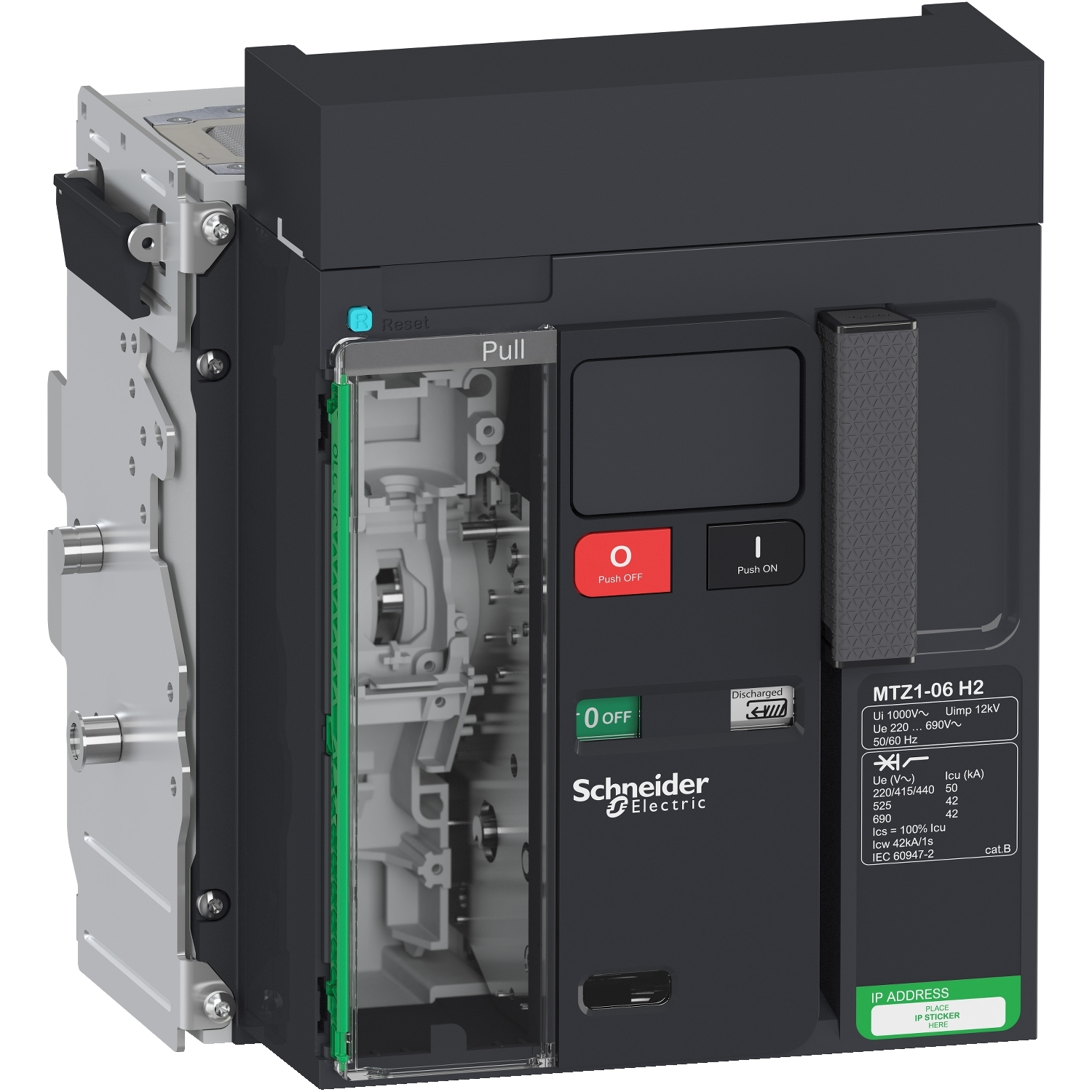

Prekidač Masterpact MTZ1 06H2 – 630 A – 3P izvlačivi – bez Micrologic.a
- Šifra proizvoda: LV847203
- Kategorija: Vazdušni prekidači za velike struje
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | MTZ1 06 H2 |
| Tip proizvoda ili komponente | prekidač |
| Prekidna moć | H2 50 kA 415 V AC |
| Ime proizvoda | Masterpact MTZ1 |
| Grupa proizvoda | Masterpact |
| [in] nazivna struja | 630 A pri 40 °C |
397.281,30 rsd
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 630 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Tip mreže | AC |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | Masterpact MTZ1 |
| Kategorija upotrebe | kategorija B |
| način upravljanja | bez kontrolna jedinica |
| Broj polova | 3P |
| Ime prekidača | Masterpact MTZ1 06 |
| Grupa proizvoda | Masterpact MTZ |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 2.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 5.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 6.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica Micrologic 7.0 X |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 2.0 Xi |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 5.0 Xi |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 6.0 Xi |
| Kompatibilnost proizvoda | kontrolna jedinica MicroLogic 7.0 Xi |
| Grupa proizvoda | MasterPacT |
| Tip upravljanja | taster |
| Način montiranja | izvlačivo |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Prekidna moć | H2 50 kA 415 V AC |
| Primena uređaja | power distribution protection |
| Kratko ime uređaja | MTZ1 06 H2 |
Dopunske Informacije
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | IECEE CB Scheme |
| Standardi | EN/IEC 60947-1 |
| Standardi | EN/IEC 60947-2 |
| Standardi | EN/IEC 60947-2 Annex H |
| Standardi | IEC 61557-12 |
| Nosači za montažu | šine |
| Nosači za montažu | ploča |
| Maksimalno vreme prekidanja | 25-25 milisekundi |
| Maksimalno odzivno vreme zatvaranja | 50 milisekundi |
| [icm] nazivna kratkospojna moć uključenja | 105 kA 220/415 V AC pri 50/60 Hz |
| [icm] nazivna kratkospojna moć uključenja | 105 kA 440 V AC pri 50/60 Hz |
| [icm] nazivna kratkospojna moć uključenja | 88 kA 500/525 V AC pri 50/60 Hz |
| [icm] nazivna kratkospojna moć uključenja | 88 kA 660/690 V AC pri 50/60 Hz |
| [ui] nazivni napon izolacije | 1000 V AC 50/60 Hz |
| Mehanička trajnost | 12500 ciklusa sa periodičnim preventivnim održavanjem |
| Visina | izvlačivi prekidač sa šasijom: 322 mm |
| Visina | izvlačivi prekidač bez šasije: 259.5 mm |
| masa proizvoda | 30-30 kg |
| [ics] servisna prekidna moć | 50 kA pri 220/415 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 50 kA pri 440 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 42 kA pri 500/525 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 42 kA pri 660/690 V AC 50/60 Hz |
| Povezivanje | 70 mm |
| Donji priključak | prednji |
| Donji priključak | zadnji |
| Snaga disipacije u w | 55-55 W |
| Ct veličina prekidača | 400 A |
| Ct veličina prekidača | 630 A |
| Dubina | izvlačivi prekidač sa šasijom: 291 mm |
| Dubina | izvlačivi prekidač bez šasije: 207.5 mm |
| Gornji priključak | prednja |
| Gornji priključak | rear |
| Prekidna moć | 50 kA pri 220/415 V AC 50/60 Hz |
| Prekidna moć | 50 kA pri 440 V AC 50/60 Hz |
| Prekidna moć | 42 kA pri 500/525 V AC 50/60 Hz |
| Prekidna moć | 42 kA pri 660/690 V AC 50/60 Hz |
| Električna trajnost | 3000 ciklusa 690 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Električna trajnost | 6000 ciklusa 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
| Električna trajnost | AC-23A: 3000 ciklusa 690 V AC 50/60 Hz u skladu sa EN/IEC 60947-3 |
| Električna trajnost | AC-23A: 6000 ciklusa 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-3 |
| Električna trajnost | AC-3: 6000 ciklusa 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-3 |
| Širina | izvlačivi prekidač sa šasijom: 288 mm |
| Širina | izvlačivi prekidač bez šasije: 236.5 mm |
| Integrisana trenutna zaštita | 81-99 kA |
| Kompatibilnost | MTZ1 06 |
| [uimp] nazivni podnosivi impulsni napon | 12 kV |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 42 kA 0.5 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 42 kA 1 s |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 24 kA 3 s |
