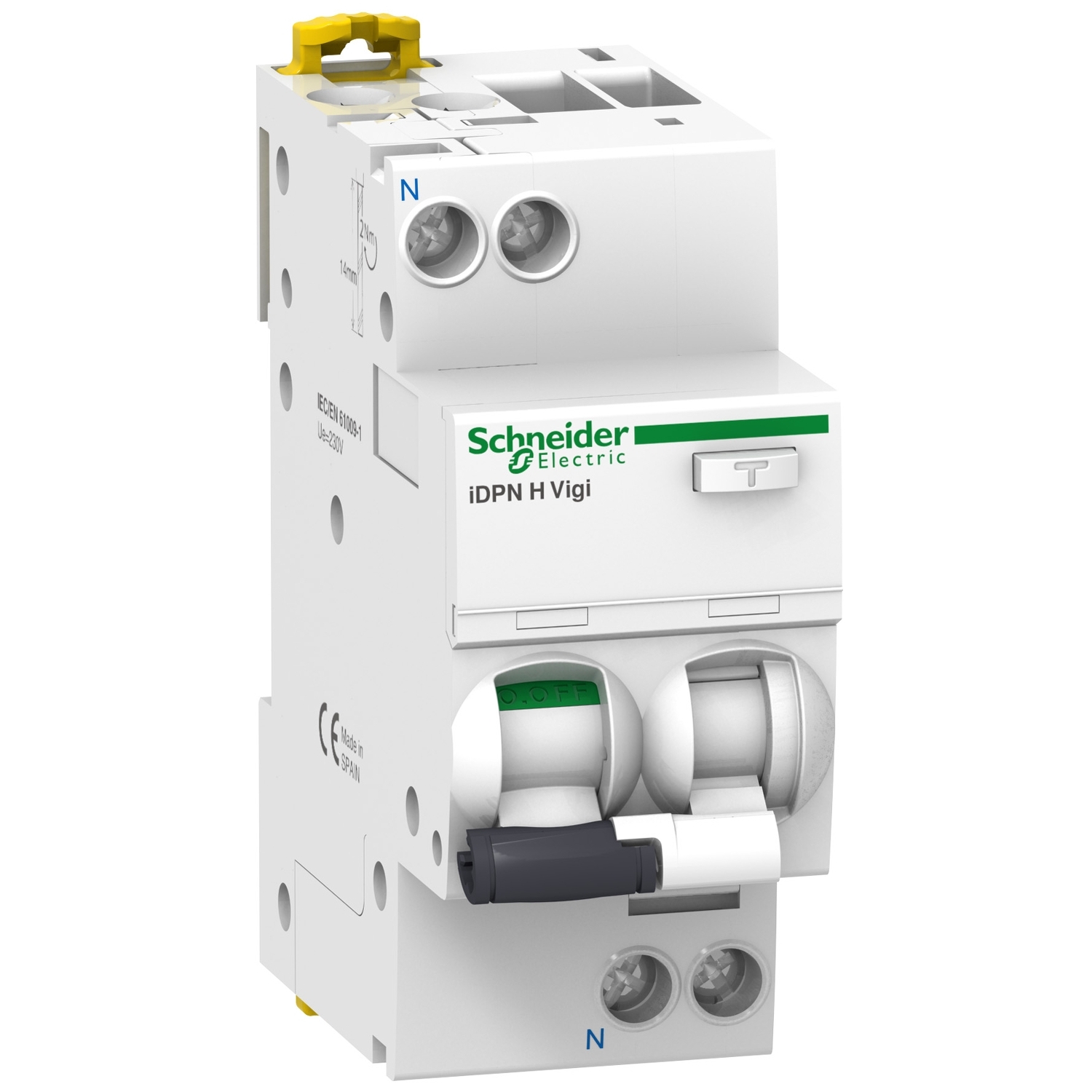

prekidač diferencijalne zaštite iDPN H Vigi – 1P + N – 32A – 300mA klasa A
- Šifra proizvoda: A9D47632
- Kategorija: Acti 9 uređaji za diferencijalnu zaštitu - RCDs
| Broj polova | 1P + N |
|---|---|
| Kratko ime uređaja | iDPN H Vigi |
| Tip proizvoda ili komponente | prekidač diferencijalne zaštite sa prekostrujnom zaštitom (RCBO) |
| Prekidna moć | 10000 A Icn pri 230…240 V AC 50 Hz u skladu sa EN/IEC 61009-2-1 |
| Tehnologija zaštitne jed | termomagnetna |
| Ime proizvoda | Acti 9 iDPN Vigi |
| Kod krive | C |
| Klasa diferenc zaštite | tip A |
| Osetljivost diferenc zašt | 300 mA |
| Grupa proizvoda | Acti 9 |
| [in] nazivna struja | 32 A |
12.378,84 rsd
- Opis proizvoda
Osnovne Informacije
| [in] nazivna struja | 32 A |
| Tip mreže | AC |
| Osetljivost diferencijalne zaštite | 300 mA |
| Tip proizvoda ili komponente | prekidač diferencijalne zaštite sa prekostrujnom zaštitom (RCBO) |
| Ime proizvoda | Acti 9 iDPN Vigi |
| Kašnjenje prorade diferencijalne zaštite | trenutna |
| Broj polova | 1P + N |
| Pozicija nultog provodnika | levo |
| Tehnologija zaštitne jedinice | termomagnetna |
| Grupa proizvoda | iDPN Vigi |
| Kod krive | C |
| Broj zaštićenih polova | 1 |
| Klasa diferencijalne zaštite | tip A |
| Grupa proizvoda | Acti 9 |
| Prekidna moć | 10000 A Icn pri 230…240 V AC 50 Hz u skladu sa EN/IEC 61009-2-1 |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | iDPN H Vigi |
Dopunske Informacije
| Mrežna frekvencija | 50 Hz |
| Indikator pozicije kontakta | da |
| Nosači za montažu | DIN šina |
| Lokacija uređaja u sistemu | izvod |
| 9 mm redovi | 4 |
| Klasa limitacije | 3 u skladu sa EN/IEC 61009-2-1 |
| Masa proizvoda | 125 g |
| [ui] nazivni napon izolacije | 400 V AC 50 Hz |
| Lokalna signalizacija | ON, OFF, Fault trip |
| Širina | 36 mm |
| Segment tržišta | stambene zgrade |
| Segment tržišta | male komercijalne zgrade |
| Dubina | 73 mm |
| [ue] nazivni napon | 230…240 V AC 50 Hz |
| Podešavanje prorade strujne zaštite | 5…10 x In |
| [ics] servisna prekidna moć | 7500 A 75 % x Icn pri 230…240 V AC 50 Hz u skladu sa EN/IEC 61009-2-1 |
| Visina | 85 mm |
| Diferencijalna zaštita | integrisana |
| Opis opcija zaključavanja | uređaj za zaključavanje |
| Povezivanje – priključci | pojedinačni priključni blok gornji ili donji1-16 mm² kruti |
| Povezivanje – priključci | pojedinačni priključni blok gornji ili donji1-10 mm² fleksibilni |
| Povezivanje – priključci | pojedinačni priključni blok gornji ili donji1-10 mm² fleksibilni sa kablovskim završetkom |
| Razvodni blok češljaste sabirnice | gornji ili donji: DA |
| Dužina ogoljenog dela žice | 15 mm for gornji ili donji connection |
| Tip upravljanja | ručica |
| Tehnologija prorade diferencijalne zaštite | nezavisna |
| Način montiranja | sistemom na klik |
| Električna trajnost | 10000 ciklusa |
| Nazivna moć uključenja i isključenja | Idm 6000 A pri 230…240 V AC 50 Hz u skladu sa EN/IEC 61009-2-1 |
| Mehanička trajnost | 20000 ciklusa |
| Kompatibilnost | iDPN |
| [uimp] nazivni podnosivi impulsni napon | 4 kV |
| Povezivanje | 9 mm između faze i nule |
| Boja | bela |
| Moment pritezanja | 2-2 N.m gornji ili donji |
- Opis proizvoda
Osnovne Informacije
| [in] nazivna struja | 32 A |
| Tip mreže | AC |
| Osetljivost diferencijalne zaštite | 300 mA |
| Tip proizvoda ili komponente | prekidač diferencijalne zaštite sa prekostrujnom zaštitom (RCBO) |
| Ime proizvoda | Acti 9 iDPN Vigi |
| Kašnjenje prorade diferencijalne zaštite | trenutna |
| Broj polova | 1P + N |
| Pozicija nultog provodnika | levo |
| Tehnologija zaštitne jedinice | termomagnetna |
| Grupa proizvoda | iDPN Vigi |
| Kod krive | C |
| Broj zaštićenih polova | 1 |
| Klasa diferencijalne zaštite | tip A |
| Grupa proizvoda | Acti 9 |
| Prekidna moć | 10000 A Icn pri 230…240 V AC 50 Hz u skladu sa EN/IEC 61009-2-1 |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | razvod električne energije |
| Kratko ime uređaja | iDPN H Vigi |
Dopunske Informacije
| Mrežna frekvencija | 50 Hz |
| Indikator pozicije kontakta | da |
| Nosači za montažu | DIN šina |
| Lokacija uređaja u sistemu | izvod |
| 9 mm redovi | 4 |
| Klasa limitacije | 3 u skladu sa EN/IEC 61009-2-1 |
| Masa proizvoda | 125 g |
| [ui] nazivni napon izolacije | 400 V AC 50 Hz |
| Lokalna signalizacija | ON, OFF, Fault trip |
| Širina | 36 mm |
| Segment tržišta | stambene zgrade |
| Segment tržišta | male komercijalne zgrade |
| Dubina | 73 mm |
| [ue] nazivni napon | 230…240 V AC 50 Hz |
| Podešavanje prorade strujne zaštite | 5…10 x In |
| [ics] servisna prekidna moć | 7500 A 75 % x Icn pri 230…240 V AC 50 Hz u skladu sa EN/IEC 61009-2-1 |
| Visina | 85 mm |
| Diferencijalna zaštita | integrisana |
| Opis opcija zaključavanja | uređaj za zaključavanje |
| Povezivanje – priključci | pojedinačni priključni blok gornji ili donji1-16 mm² kruti |
| Povezivanje – priključci | pojedinačni priključni blok gornji ili donji1-10 mm² fleksibilni |
| Povezivanje – priključci | pojedinačni priključni blok gornji ili donji1-10 mm² fleksibilni sa kablovskim završetkom |
| Razvodni blok češljaste sabirnice | gornji ili donji: DA |
| Dužina ogoljenog dela žice | 15 mm for gornji ili donji connection |
| Tip upravljanja | ručica |
| Tehnologija prorade diferencijalne zaštite | nezavisna |
| Način montiranja | sistemom na klik |
| Električna trajnost | 10000 ciklusa |
| Nazivna moć uključenja i isključenja | Idm 6000 A pri 230…240 V AC 50 Hz u skladu sa EN/IEC 61009-2-1 |
| Mehanička trajnost | 20000 ciklusa |
| Kompatibilnost | iDPN |
| [uimp] nazivni podnosivi impulsni napon | 4 kV |
| Povezivanje | 9 mm između faze i nule |
| Boja | bela |
| Moment pritezanja | 2-2 N.m gornji ili donji |
Povezani proizvodi

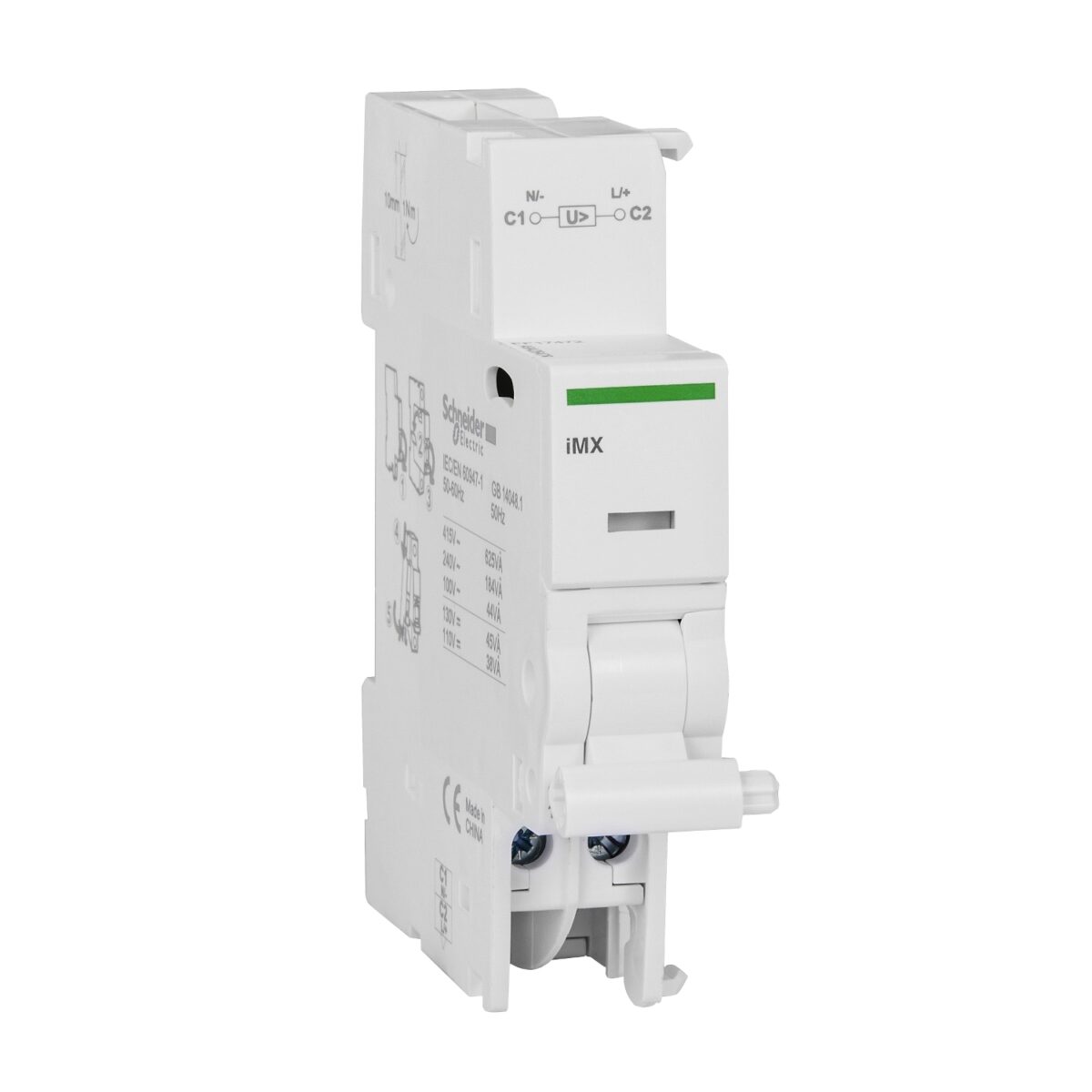

naponski okidač – iMX – zaštitna jedinica – 110..415 VAC
