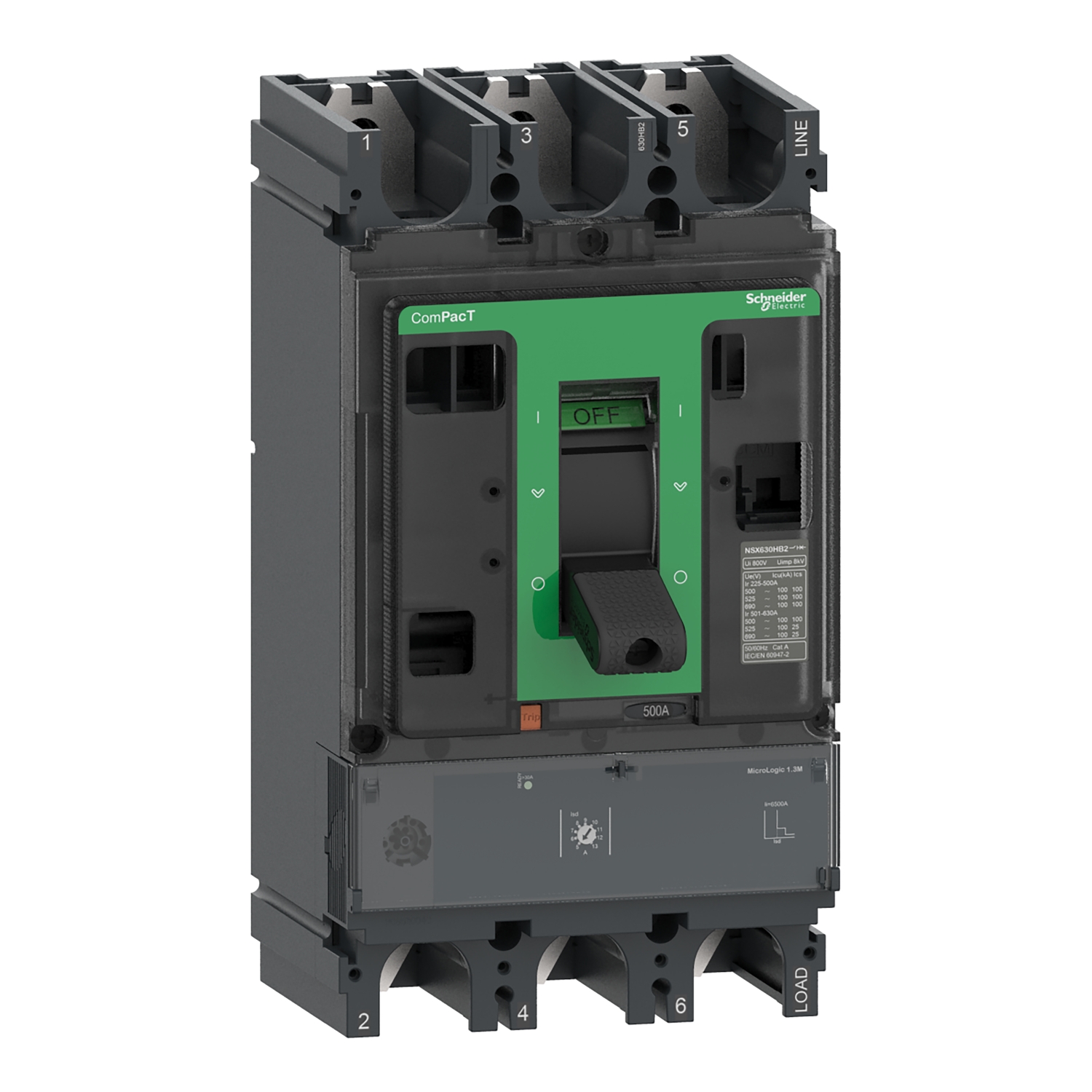

Prekidač, ComPacT NSX630H, 70kA/415VAC, 3P, MicroLogic 1.3M zaštitna jedinica 500A
- Šifra proizvoda: C63H31M500
- Kategorija: Prekidači u livenom kućištu
| Broj polova | 3P |
|---|---|
| Kratko ime uređaja | NSX630H |
| Tip proizvoda ili komponente | prekidač |
| Prekidna moć | H 70 kA 415 V AC |
| Tehnologija zaštitne jed | elektronska |
| Ime proizvoda | Compact NSX nova generacija |
| Grupa proizvoda | ComPacT nove generacije |
| [in] nazivna struja | 500 A pri 65 °C |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
227.937,84 rsd
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 500 A pri 65 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | SI |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | Compact NSX nova generacija |
| Broj polova | 3P |
| Ime zaštitne jedinice | Micrologic 1.3 M |
| Grupa proizvoda | ComPacT NSX400…630 nova generacija |
| Opis zaštićenih polova | 3d |
| Grupa proizvoda | ComPacT nove generacije |
| Tip upravljanja | ručica |
| Način montiranja | fiksno |
| Prekidna moć | 100 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 70 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 65 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 50 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 35 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 20 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 20 kA pri 600 V AC 50/60 Hz u skladu sa UL 508 |
| Prekidna moć | H 70 kA 415 V AC |
| Kratko ime uređaja | NSX630H |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija A |
| Tehnologija zaštitne jedinice | elektronska |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | zaštita motora |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| Podešavanje praga trenutne zaštite od kratkog spoja | 6500 A |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | fiksno |
| Lokalna signalizacija | zauređaj spreman za rad: treperi LED (zelena) |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 2500 A |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 3000 A |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 3500 A |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 4000 A |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 4500 A |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 5000 A |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 5500 A |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 6000 A |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 6500 A |
| Pozicija montiranja ručice | horizontalno i vertikalno |
| Pozicija montiranja ručice | flat on the back |
| Širina | 140 mm |
| Dubina | 110 mm |
| Tip zaštite | S : for kratkotrajna zaštita od kratkog spoja |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | fiksno |
| Gornji priključak | prednja |
| Mehanička trajnost | 15000 ciklusa |
| Povezivanje | 45 mm |
| Snaga disipacije po polu | 25 W |
| Broj slotova | 6 slot(ova) |
| Masa proizvoda | 6.2 kg |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 100 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 70 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 65 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 50 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 11 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 10 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 255 mm |
| Diferencijalna zaštita | bez |
| Donji priključak | prednji |
| Zona selektivne blokade zsi | bez |
| Električna trajnost | 8000 ciklusa pri 440 V In/2 |
| Električna trajnost | 4000 ciklusa pri 440 V In |
| Električna trajnost | 6000 ciklusa pri 690 V In/2 |
| Električna trajnost | 2000 ciklusa pri 690 V In |
| Veličina zaštitne jedinice | 500-500 A pri 65 °C |
| Kompatibilnost | NSX630 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo, 9 podešavanja |
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 500 A pri 65 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | SI |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | Compact NSX nova generacija |
| Broj polova | 3P |
| Ime zaštitne jedinice | Micrologic 1.3 M |
| Grupa proizvoda | ComPacT NSX400…630 nova generacija |
| Opis zaštićenih polova | 3d |
| Grupa proizvoda | ComPacT nove generacije |
| Tip upravljanja | ručica |
| Način montiranja | fiksno |
| Prekidna moć | 100 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 70 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 65 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 50 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 35 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 20 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 20 kA pri 600 V AC 50/60 Hz u skladu sa UL 508 |
| Prekidna moć | H 70 kA 415 V AC |
| Kratko ime uređaja | NSX630H |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija A |
| Tehnologija zaštitne jedinice | elektronska |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | zaštita motora |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| Podešavanje praga trenutne zaštite od kratkog spoja | 6500 A |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | fiksno |
| Lokalna signalizacija | zauređaj spreman za rad: treperi LED (zelena) |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 2500 A |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 3000 A |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 3500 A |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 4000 A |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 4500 A |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 5000 A |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 5500 A |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 6000 A |
| [isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem | 6500 A |
| Pozicija montiranja ručice | horizontalno i vertikalno |
| Pozicija montiranja ručice | flat on the back |
| Širina | 140 mm |
| Dubina | 110 mm |
| Tip zaštite | S : for kratkotrajna zaštita od kratkog spoja |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Tip podešavanja kašnjenja prorade zaštite od kratkog spoja | fiksno |
| Gornji priključak | prednja |
| Mehanička trajnost | 15000 ciklusa |
| Povezivanje | 45 mm |
| Snaga disipacije po polu | 25 W |
| Broj slotova | 6 slot(ova) |
| Masa proizvoda | 6.2 kg |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz |
| [ics] servisna prekidna moć | 100 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 70 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 65 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 50 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 11 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 10 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 255 mm |
| Diferencijalna zaštita | bez |
| Donji priključak | prednji |
| Zona selektivne blokade zsi | bez |
| Električna trajnost | 8000 ciklusa pri 440 V In/2 |
| Električna trajnost | 4000 ciklusa pri 440 V In |
| Električna trajnost | 6000 ciklusa pri 690 V In/2 |
| Električna trajnost | 2000 ciklusa pri 690 V In |
| Veličina zaštitne jedinice | 500-500 A pri 65 °C |
| Kompatibilnost | NSX630 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd | podesivo, 9 podešavanja |
