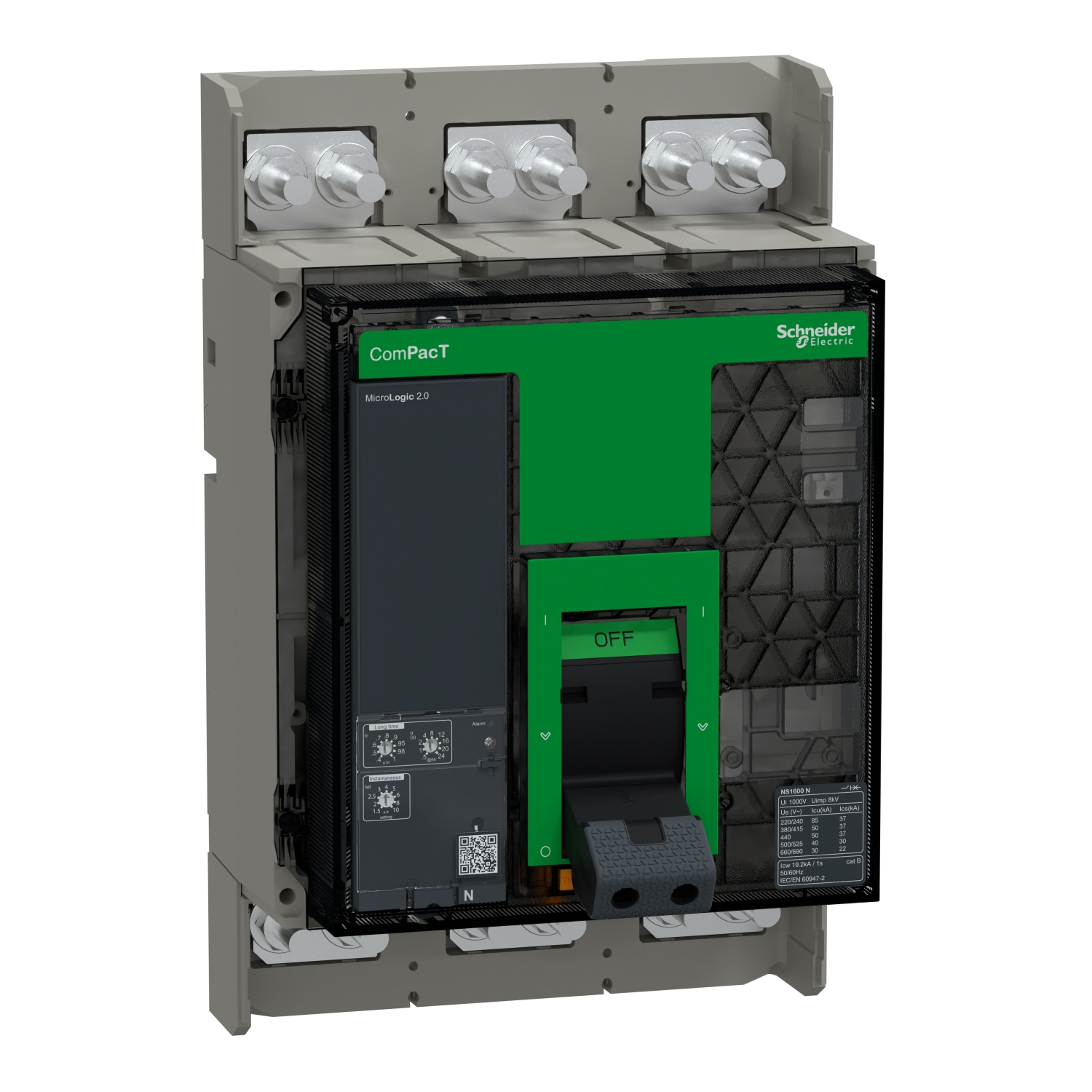

Prekidač, ComPacT NS1600N, 50 kA na 415VAC, 3P, fiksni, ručno upravljani, MicroLogic 2.0 kontrolna jedinica, 1600A
- Šifra proizvoda: C160N320FM
- Kategorija: Prekidači u livenom kućištu
| Broj polova | 3P |
|---|---|
| Tip proizvoda ili komponente | prekidač |
| Prekidna moć | N 50 kA 415 V AC |
| Tehnologija zaštitne jed | elektronska |
| Ime proizvoda | ComPacT NS new generation |
| Grupa proizvoda | ComPacT |
| [in] nazivna struja | 1600 A pri 50 °C |
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 1600 A pri 50 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | Li |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | ComPacT NS new generation |
| Broj polova | 3P |
| Ime zaštitne jedinice | Micrologic 2.0 |
| Grupa proizvoda | ComPacT NS630b…1600 new generation |
| Opis zaštićenih polova | 3d |
| Grupa proizvoda | ComPacT |
| Tip upravljanja | ručno upravljano |
| Način montiranja | fiksno |
| Prekidna moć | 85 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 50 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 50 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 40 kA Icu pri 500/525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 30 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | N 50 kA 415 V AC |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija B |
| Tehnologija zaštitne jedinice | elektronska |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| Podešavanje praga trenutne zaštite od kratkog spoja | 1.5…10 x Ir |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | podesivo |
| Lokalna signalizacija | zaindikacija greške: 4 LED lampice (crvena) |
| Lokalna signalizacija | zapreopterećenje: 1 LED (žuta) |
| Širina | 210 mm |
| Dubina | 147 mm |
| Tip zaštite | L : for zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 0.4…1 x In |
| Gornji priključak | prednja |
| Mehanička trajnost | 10000 ciklusa |
| Povezivanje | 70 mm |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 19.2 kA 1 s u skladu sa IEC 60947-2 |
| Sastav pomoćnog kontakta | 1 NO/NC |
| Tip podešavanja kašnjenja prorade zaštite | podesivo 9 podešavanja |
| Masa proizvoda | 14 kg |
| [tr] podešavanje kašnjenja prorade zaštite | 12.5-600 sekundi pri 1.5 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.5-24 sekundi pri 6 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.7-16.6 sekundi pri 7.2 x Ir |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 37 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 37 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 37 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 30 kA pri 500/525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 22 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 327 mm |
| Termička memorija | 20 min |
| Diferencijalna zaštita | bez |
| Donji priključak | prednji |
| Zona selektivne blokade zsi | bez |
| Električna trajnost | 1000 ciklusa pri 690 V In |
| Električna trajnost | 2000 ciklusa pri 690 V In/2 |
| Električna trajnost | 2000 ciklusa pri 440 V In |
| Električna trajnost | 5000 ciklusa pri 440 V In/2 |
| Podešavanje praga zaštite od preopterećenja ir | podesivo 9 podešavanja |
| Veličina zaštitne jedinice | 1600-1600 A pri 50 °C |
| Kompatibilnost | NS1600 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
| Snaga gubitaka | 74 W |
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 1600 A pri 50 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Funkcija zaštitne jedinice | Li |
| Tip proizvoda ili komponente | prekidač |
| Ime proizvoda | ComPacT NS new generation |
| Broj polova | 3P |
| Ime zaštitne jedinice | Micrologic 2.0 |
| Grupa proizvoda | ComPacT NS630b…1600 new generation |
| Opis zaštićenih polova | 3d |
| Grupa proizvoda | ComPacT |
| Tip upravljanja | ručno upravljano |
| Način montiranja | fiksno |
| Prekidna moć | 85 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 50 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 50 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 40 kA Icu pri 500/525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 30 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | N 50 kA 415 V AC |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija B |
| Tehnologija zaštitne jedinice | elektronska |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| Podešavanje praga trenutne zaštite od kratkog spoja | 1.5…10 x Ir |
| Podešavanje praga trenutne zaštite od kratkog spoja tip ii | podesivo |
| Lokalna signalizacija | zaindikacija greške: 4 LED lampice (crvena) |
| Lokalna signalizacija | zapreopterećenje: 1 LED (žuta) |
| Širina | 210 mm |
| Dubina | 147 mm |
| Tip zaštite | L : for zaštita od preopterećenja (dugotrajno) |
| Tip zaštite | I : for trenutna zaštita od kratkog spoja |
| Podešavanje gornjeg praga prorade zaštite od preopterećenja | 0.4…1 x In |
| Gornji priključak | prednja |
| Mehanička trajnost | 10000 ciklusa |
| Povezivanje | 70 mm |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 19.2 kA 1 s u skladu sa IEC 60947-2 |
| Sastav pomoćnog kontakta | 1 NO/NC |
| Tip podešavanja kašnjenja prorade zaštite | podesivo 9 podešavanja |
| Masa proizvoda | 14 kg |
| [tr] podešavanje kašnjenja prorade zaštite | 12.5-600 sekundi pri 1.5 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.5-24 sekundi pri 6 x Ir |
| [tr] podešavanje kašnjenja prorade zaštite | 0.7-16.6 sekundi pri 7.2 x Ir |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 37 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 37 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 37 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 30 kA pri 500/525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 22 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 327 mm |
| Termička memorija | 20 min |
| Diferencijalna zaštita | bez |
| Donji priključak | prednji |
| Zona selektivne blokade zsi | bez |
| Električna trajnost | 1000 ciklusa pri 690 V In |
| Električna trajnost | 2000 ciklusa pri 690 V In/2 |
| Električna trajnost | 2000 ciklusa pri 440 V In |
| Električna trajnost | 5000 ciklusa pri 440 V In/2 |
| Podešavanje praga zaštite od preopterećenja ir | podesivo 9 podešavanja |
| Veličina zaštitne jedinice | 1600-1600 A pri 50 °C |
| Kompatibilnost | NS1600 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
| Snaga gubitaka | 74 W |
