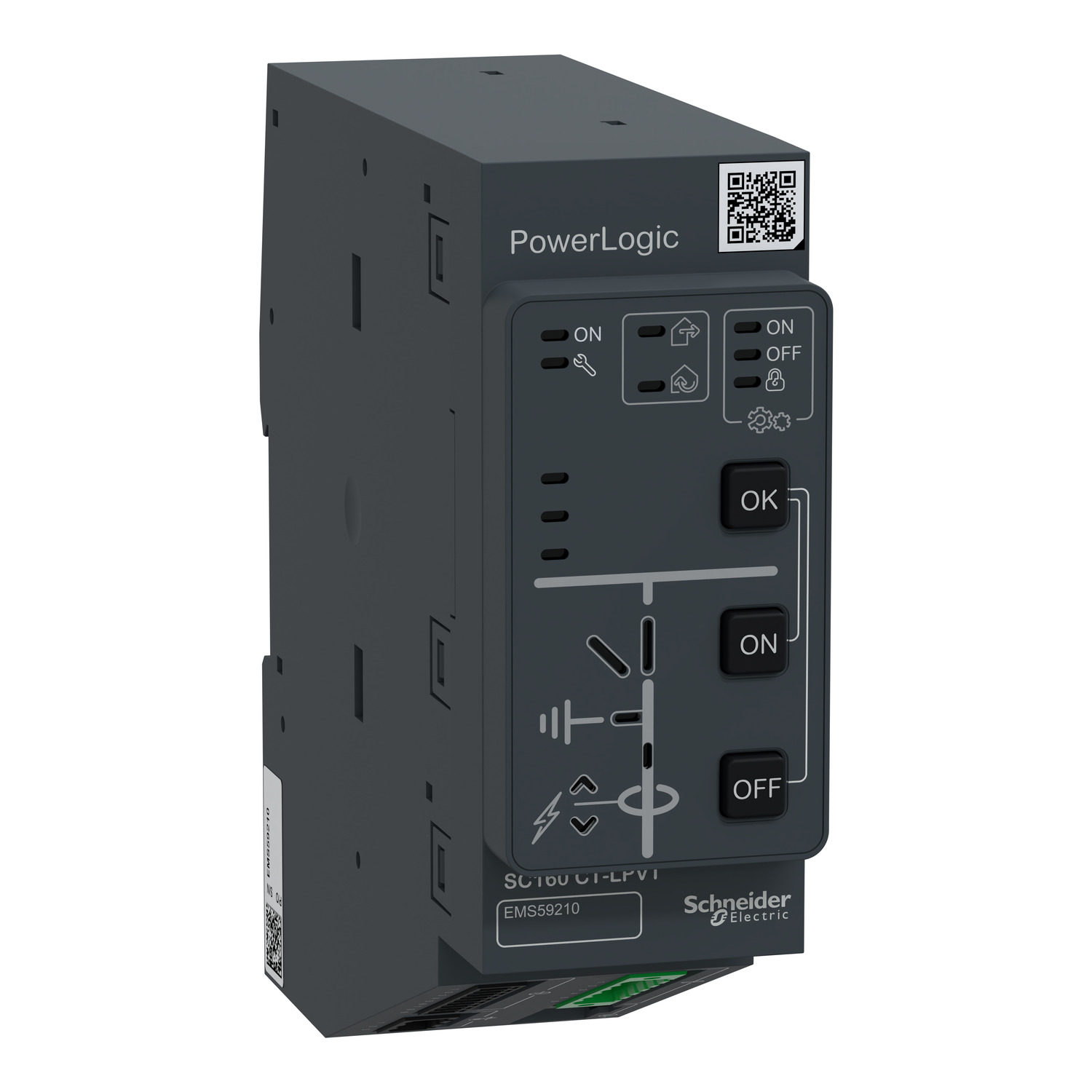

PowerLogic SC160 CT-LPVT/VT kontrolna jedinica za prekidač
- Šifra proizvoda: EMS59210
- Kategorija: Daljinsko upravljanje SN transformatorskim stanicama
| Kratko ime uređaja | SC160 |
|---|---|
| Komunikacioni port podrž | Ethernet 2 RJ45 |
| Grupa proizvoda | PowerLogic T300 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | PowerLogic T300 |
| Kratko ime uređaja | SC160 |
Dopunske Informacije
| Mereni napon | : 0-30 V VPIS V3 AC |
| Mereni napon | : 0-10 V LPVT AC at 50/60 Hz |
| Mereni napon | : 47-240 V VTs AC at 50/60 Hz |
| Stalna izlazna struja | 8 A |
| Tip merenja | prividna snaga |
| Tip merenja | napon |
| Tip merenja | aktivna i reaktivna snaga |
| Tip merenja | aktivna i reaktivna energija |
| Tip merenja | faktor snage |
| Tip merenja | struja |
| Tip merenja | frekvencija |
| Tip merenja | prividna energija |
| Tip merenja | ukupno strujno harmonijsko izobličenje THD (I) |
| Tip merenja | ukupno naponsko harmonijsko izobličenje THD (U) |
| Tip proizvoda ili komponente | MV switchgear protection and monitoring |
| Struja merenja | 5-5 A |
| Struja merenja | 1-1 A |
| Maksimalni napon preklapanja | 440 V AC |
| Protokol komunikacionog porta | IEC 60870-5-104 |
| Maksimalna potrošnja u va | 2 VA |
| Način upravljanja | local operator front panel (HMI) |
| Snimanje podataka | upis podataka propada napona/prenapona |
| Snimanje podataka | upis harmonika |
| Snimanje podataka | minimum/maksimum trenutnih vrednosti |
| Snimanje podataka | tražene vrednosti |
| Snimanje podataka | upis event podataka |
| Snimanje podataka | beleženje sekvence događaja |
| Snimanje podataka | brojač |
| Snimanje podataka | trenutne vrednosti pre kvara |
| Prekidna moć | 2000 VA |
| Tip analognog ulaza | struja 0.01…35 A (impedance 0.001 Ohm)4 x |
| Komunikacioni port podržava | Ethernet 2 RJ45 |
| Broj izlaza | 2 digitalni (relejni) grebenasti prekidač: |
| Kapacitet memorije | 4 MB |
| Napon izlaza | 12…127 V DC motor: |
| Napon izlaza | 90…220 V AC motor: |
| Tip zaštite | ANSI 50/51 : fazna prekostrujna |
| Tip zaštite | ANSI 50N/51N : zemljospojna prekostrujna |
| Tip zaštite | ANSI 67 : usmerena fazna prekostrujna |
| Tip zaštite | ANSI 67N : usmerena zemljospojna |
| Tip zaštite | ANSI 47 : prenaponska inverzna komponenta |
| Tip zaštite | ANSI 27 : podnapon |
| Tip zaštite | ANSI 59 : prenaponska |
| Tip zaštite | ANSI 59N : zemljospojna od rezidualnog napona |
| Tip zaštite | ANSI 37 : fazna podstrujna |
| Tip zaštite | neuravnoteženost faze |
| Tip zaštite | trenutna neravnoteža |
| Tip zaštite | ponovno uključenje kola nakon duge pauze |
| Tip zaštite | inrush surge protection |
| Irms nazivna moć uključenja | 15 A during 4 s |
| Broj ulaza | 8 digitalni conforming to IEC 61131-2 tip 3 |
| [us] nazivni napon napajanja | 12…48 V DC +/- 20% |
| Funkcija softvera | pomoć u puštanju u rad i ugradnji |
| Funkcija softvera | provera sigurnosti/dozvola |
| Funkcija softvera | alarm |
| Funkcija softvera | beleženje događaja |
| Funkcija softvera | izveštaj Rad/status |
| Funkcija softvera | izveštaji i dijagrami |
| Ograničenje struje ulaza | 1-5 A in fault current detetction configuration |
| Ograničenje struje ulaza | 1-1 A in protection configuration |
| Primena uređaja | MV fault detection |
| Primena uređaja | MV switchgear protection |
| Primena uređaja | daljinsko upravljanje |
| Primena uređaja | daljinski nadzor |
| Vreme sinhronizacije između ulaza | 1 ms |
| Tip merenja | struja: klasa 0.5 |
| Tip merenja | voltage (LPVT, VT): klasa 0.5 |
| Tip merenja | energija: klasa 1 conforming to IEC 61557-12 |
| Analiza kvaliteta energije | neuravnoteženost napona |
| Analiza kvaliteta energije | pojedinačni harmonici |
| Analiza kvaliteta energije | detekcija podnapona i prenapona |
| Analiza kvaliteta energije | harmonijsko izobličenje |
| Analiza kvaliteta energije | veličina napona |
| Analiza kvaliteta energije | current unbalance |
