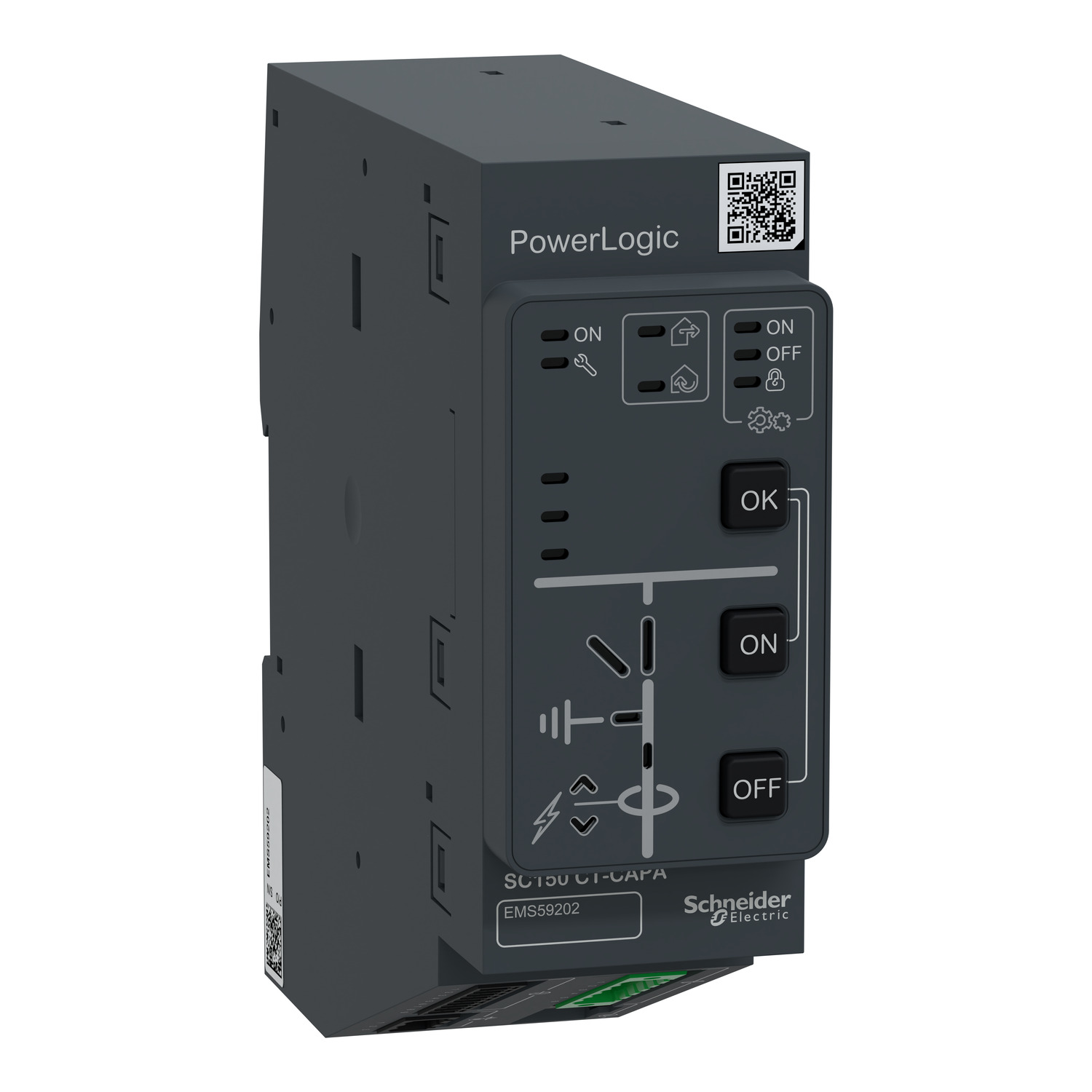

PowerLogic SC150 CT-CAPA: kontroler za prekidač – 1/5 A – VPIS/VDS/PPACS senzori
- Šifra proizvoda: EMS59202
- Kategorija: Daljinsko upravljanje SN transformatorskim stanicama
| Kratko ime uređaja | SC150 |
|---|---|
| Komunikacioni port podrž | Ethernet 2 RJ45 |
| Grupa proizvoda | PowerLogic T300 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | PowerLogic T300 |
| Kratko ime uređaja | SC150 |
Dopunske Informacije
| Mereni napon | : 0-30 V VPIS AC at 50/60 Hz (monofazno ili trofazno) |
| Mereni napon | : 0-30 V VDS LRM AC at 50/60 Hz (monofazno ili trofazno) |
| Mereni napon | : 0-30 V PPACS AC at 50/60 Hz (monofazno ili trofazno) |
| Stalna izlazna struja | 8 A |
| Tip merenja | napon |
| Tip merenja | frekvencija |
| Tip merenja | struja |
| Tip proizvoda ili komponente | SN kontroler prekidača |
| Struja merenja | 1-1 A |
| Struja merenja | 5-5 A |
| Maksimalni napon preklapanja | 440 V AC |
| Protokol komunikacionog porta | IEC 60870-5-104 |
| Maksimalna potrošnja u va | 2 VA |
| Način upravljanja | svetleći taster status: |
| Snimanje podataka | brojač |
| Snimanje podataka | trenutne vrednosti pre kvara |
| Snimanje podataka | beleženje sekvence događaja |
| Snimanje podataka | upis event podataka |
| Snimanje podataka | tražene vrednosti |
| Prekidna moć | 2000 VA |
| Tip analognog ulaza | struja 0.01…35 A (impedance 0.001 Ohm)4 x |
| Komunikacioni port podržava | Ethernet 2 RJ45 |
| Broj izlaza | 2 digitalni (relejni) grebenasti prekidač: |
| Kapacitet memorije | 4 MB |
| Napon izlaza | 12…127 V DC motor: |
| Napon izlaza | 90…220 V AC motor: |
| Tip zaštite | ANSI 50/51 : prekostrujna |
| Tip zaštite | ANSI 50N/51N : zemljospoj |
| Tip zaštite | ANSI 67 : usmerena fazna prekostrujna |
| Tip zaštite | ANSI 67N : usmerena zemljospojna |
| Tip zaštite | ANSI 47 : prenaponska inverzna komponenta |
| Tip zaštite | ANSI 27 : podnapon |
| Tip zaštite | ANSI 59 : prenaponska |
| Tip zaštite | ANSI 59N : zemljospojna od rezidualnog napona |
| Tip zaštite | ANSI 37 : fazna podstrujna |
| Irms nazivna moć uključenja | 15 A during 4 s |
| Broj ulaza | 8 digitalni conforming to IEC 61131-2 tip 3 |
| [us] nazivni napon napajanja | 12…48 V DC +/- 20% |
| Funkcija softvera | alarm |
| Funkcija softvera | beleženje događaja |
| Funkcija softvera | pomoć u puštanju u rad i ugradnji |
| Funkcija softvera | provera sigurnosti/dozvola |
| Funkcija softvera | izveštaji i dijagrami |
| Funkcija softvera | izveštaj Rad/status |
| Vreme sinhronizacije između ulaza | 1 ms |
| Tip merenja | struja: klasa 0.5 |
| Tip merenja | napon: klasa 0.5 |
