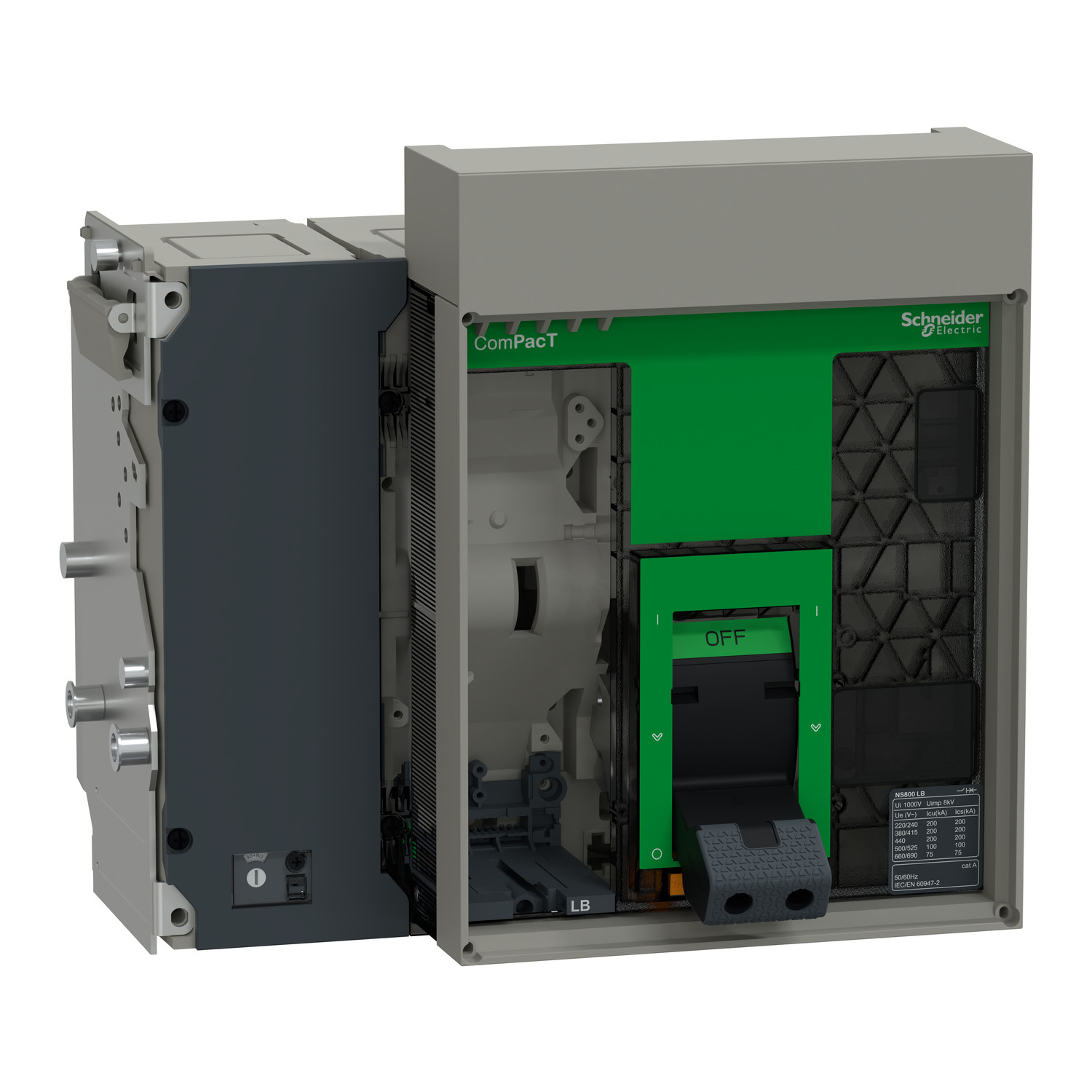

Okvir prekidača, ComPacT NS800LB, 200kA na 415VAC, 800A, 4P, izvlačivi, ručno upravljanje, bez kontrolne jedinice
- Šifra proizvoda: C080B4WM
- Kategorija: Prekidači u livenom kućištu
| Broj polova | 4P |
|---|---|
| Tip proizvoda ili komponente | osnovni ram |
| Prekidna moć | LB 200 kA 415 V AC |
| Ime proizvoda | ComPacT NS new generation |
| Grupa proizvoda | ComPacT |
| [in] nazivna struja | 800 A pri 50 °C |
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 800 A pri 50 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Tip proizvoda ili komponente | osnovni ram |
| Ime proizvoda | ComPacT NS new generation |
| Broj polova | 4P |
| Grupa proizvoda | ComPacT NS630b…1600 new generation |
| Grupa proizvoda | ComPacT |
| Tip upravljanja | ručno upravljano |
| Način montiranja | izvlačivo |
| Prekidna moć | 200 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 200 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 200 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 100 kA Icu pri 500/525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 75 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | LB 200 kA 415 V AC |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija A |
| Pozicija nultog provodnika | levo |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| Širina | 280 mm |
| Dubina | 147 mm |
| Povezivanje | 70 mm |
| Integrisana trenutna zaštita | 40-40 kA |
| Tip zaštite | bez zaštite |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 19.2 kA 1 s u skladu sa IEC 60947-2 |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Mehanička trajnost | 10000 ciklusa u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 200 kA pri 220/240 V AC 50/60 Hz u skladu sa EN 60947-2 |
| [ics] servisna prekidna moć | 200 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 200 kA pri 380/415 V AC 50/60 Hz u skladu sa EN 60947-2 |
| [ics] servisna prekidna moć | 100 kA pri 500/525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 75 kA pri 660/690 V AC 50/60 Hz u skladu sa EN 60947-2 |
| Visina | 327 mm |
| Električna trajnost | 2000 ciklusa 690 V AC 50/60 Hz In u skladu sa IEC 60947-2 |
| Električna trajnost | 3000 ciklusa 690 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2 |
| Električna trajnost | 3000 ciklusa 440 V AC 50/60 Hz In u skladu sa IEC 60947-2 |
| Električna trajnost | 4000 ciklusa 440 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2 |
| Kompatibilnost | NS800 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
| Snaga gubitaka | 40 W |
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 800 A pri 50 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Tip proizvoda ili komponente | osnovni ram |
| Ime proizvoda | ComPacT NS new generation |
| Broj polova | 4P |
| Grupa proizvoda | ComPacT NS630b…1600 new generation |
| Grupa proizvoda | ComPacT |
| Tip upravljanja | ručno upravljano |
| Način montiranja | izvlačivo |
| Prekidna moć | 200 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 200 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 200 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 100 kA Icu pri 500/525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 75 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | LB 200 kA 415 V AC |
| Tip mreže | AC |
| Kategorija upotrebe | kategorija A |
| Pozicija nultog provodnika | levo |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| Širina | 280 mm |
| Dubina | 147 mm |
| Povezivanje | 70 mm |
| Integrisana trenutna zaštita | 40-40 kA |
| Tip zaštite | bez zaštite |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 19.2 kA 1 s u skladu sa IEC 60947-2 |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Mehanička trajnost | 10000 ciklusa u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 200 kA pri 220/240 V AC 50/60 Hz u skladu sa EN 60947-2 |
| [ics] servisna prekidna moć | 200 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 200 kA pri 380/415 V AC 50/60 Hz u skladu sa EN 60947-2 |
| [ics] servisna prekidna moć | 100 kA pri 500/525 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 75 kA pri 660/690 V AC 50/60 Hz u skladu sa EN 60947-2 |
| Visina | 327 mm |
| Električna trajnost | 2000 ciklusa 690 V AC 50/60 Hz In u skladu sa IEC 60947-2 |
| Električna trajnost | 3000 ciklusa 690 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2 |
| Električna trajnost | 3000 ciklusa 440 V AC 50/60 Hz In u skladu sa IEC 60947-2 |
| Električna trajnost | 4000 ciklusa 440 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2 |
| Kompatibilnost | NS800 |
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
| Snaga gubitaka | 40 W |
