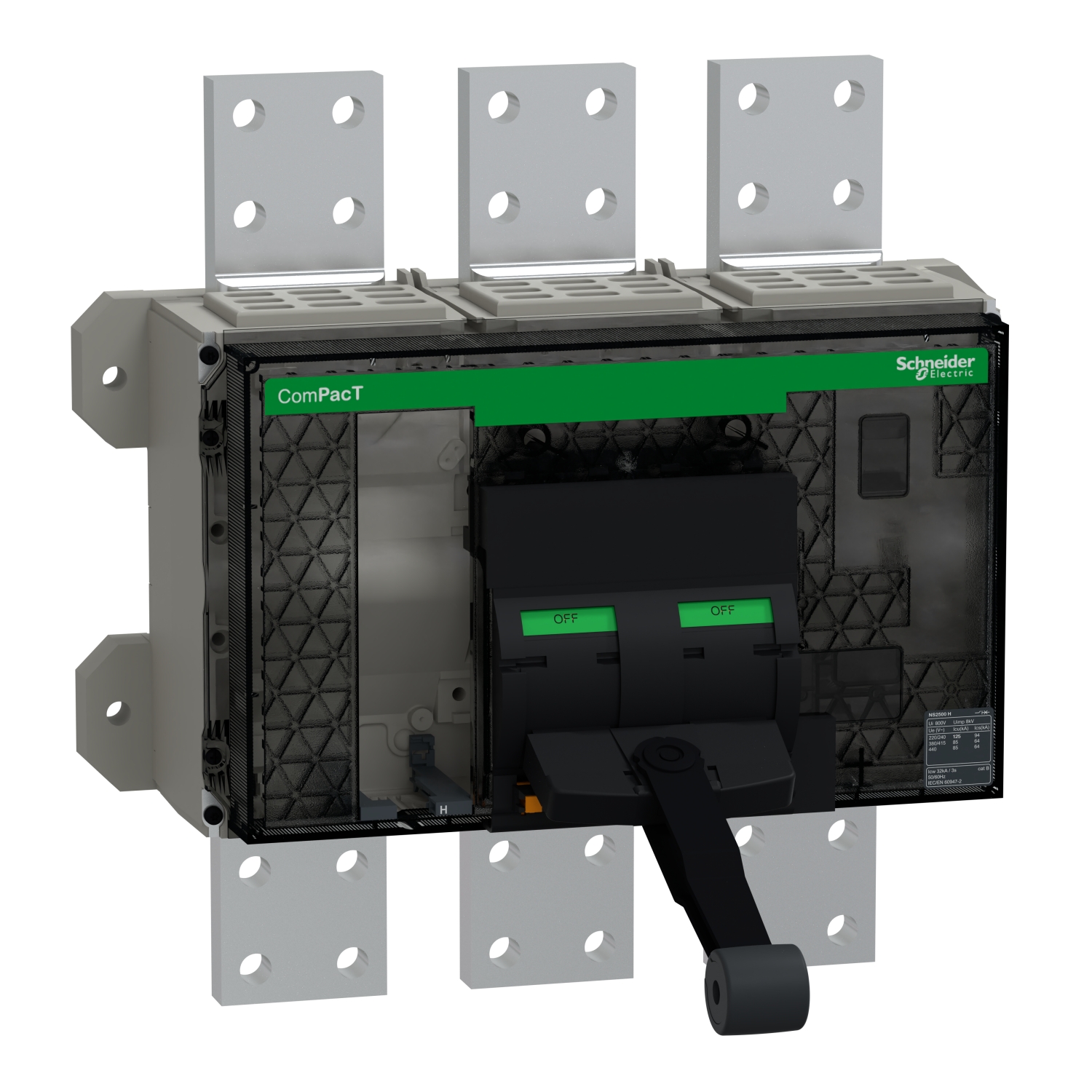

Okvir prekidača, ComPacT NS2500H, 70kA na 415VAC, 2500A, 3P, fiksni, ručno upravljani, bez kontrolne jedinice
- Šifra proizvoda: C250H3FM
- Kategorija: Prekidači u livenom kućištu
| Broj polova | 3P |
|---|---|
| Tip proizvoda ili komponente | osnovni ram |
| Prekidna moć | H 70 kA 415 V AC |
| Ime proizvoda | ComPacT NS new generation |
| Grupa proizvoda | ComPacT |
| [in] nazivna struja | 2500 A pri 50 °C |
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 2500 A pri 50 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Tip mreže | AC |
| Tip proizvoda ili komponente | osnovni ram |
| Ime proizvoda | ComPacT NS new generation |
| Kategorija upotrebe | kategorija B |
| Broj polova | 3P |
| Grupa proizvoda | ComPacT NS1600b…3200 new generation |
| Grupa proizvoda | ComPacT |
| Tip upravljanja | ručno upravljano |
| Način montiranja | fiksno |
| Prekidna moć | 125 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 85 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 85 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Prekidna moć | H 70 kA 415 V AC |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Mehanička trajnost | 5000 ciklusa u skladu sa IEC 60947-2 |
| Širina | 420 mm |
| Dubina | 160 mm |
| [ics] servisna prekidna moć | 94 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 64 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 64 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 350 mm |
| Povezivanje | 115 mm |
| Električna trajnost | 1000 ciklusa 690 V AC 50/60 Hz In u skladu sa IEC 60947-2 |
| Električna trajnost | 2000 ciklusa 690 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2 |
| Električna trajnost | 2000 ciklusa 440 V AC 50/60 Hz In u skladu sa IEC 60947-2 |
| Električna trajnost | 3000 ciklusa 440 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2 |
| Integrisana trenutna zaštita | 130-130 kA |
| Kompatibilnost | NS2500 |
| Tip zaštite | bez zaštite |
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 32 kA 3 s u skladu sa IEC 60947-2 |
| Snaga gubitaka | 100 W |
- Opis proizvoda
Osnovne Informacije
| Mrežna frekvencija | 50/60 Hz |
| [in] nazivna struja | 2500 A pri 50 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Tip mreže | AC |
| Tip proizvoda ili komponente | osnovni ram |
| Ime proizvoda | ComPacT NS new generation |
| Kategorija upotrebe | kategorija B |
| Broj polova | 3P |
| Grupa proizvoda | ComPacT NS1600b…3200 new generation |
| Grupa proizvoda | ComPacT |
| Tip upravljanja | ručno upravljano |
| Način montiranja | fiksno |
| Prekidna moć | 125 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 85 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Prekidna moć | 85 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
| Prekidna moć | H 70 kA 415 V AC |
| Primena uređaja | razvod električne energije |
Dopunske Informacije
| Nosači za montažu | zadnja ploča |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Mehanička trajnost | 5000 ciklusa u skladu sa IEC 60947-2 |
| Širina | 420 mm |
| Dubina | 160 mm |
| [ics] servisna prekidna moć | 94 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 64 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [ics] servisna prekidna moć | 64 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 350 mm |
| Povezivanje | 115 mm |
| Električna trajnost | 1000 ciklusa 690 V AC 50/60 Hz In u skladu sa IEC 60947-2 |
| Električna trajnost | 2000 ciklusa 690 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2 |
| Električna trajnost | 2000 ciklusa 440 V AC 50/60 Hz In u skladu sa IEC 60947-2 |
| Električna trajnost | 3000 ciklusa 440 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2 |
| Integrisana trenutna zaštita | 130-130 kA |
| Kompatibilnost | NS2500 |
| Tip zaštite | bez zaštite |
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 32 kA 3 s u skladu sa IEC 60947-2 |
| Snaga gubitaka | 100 W |
