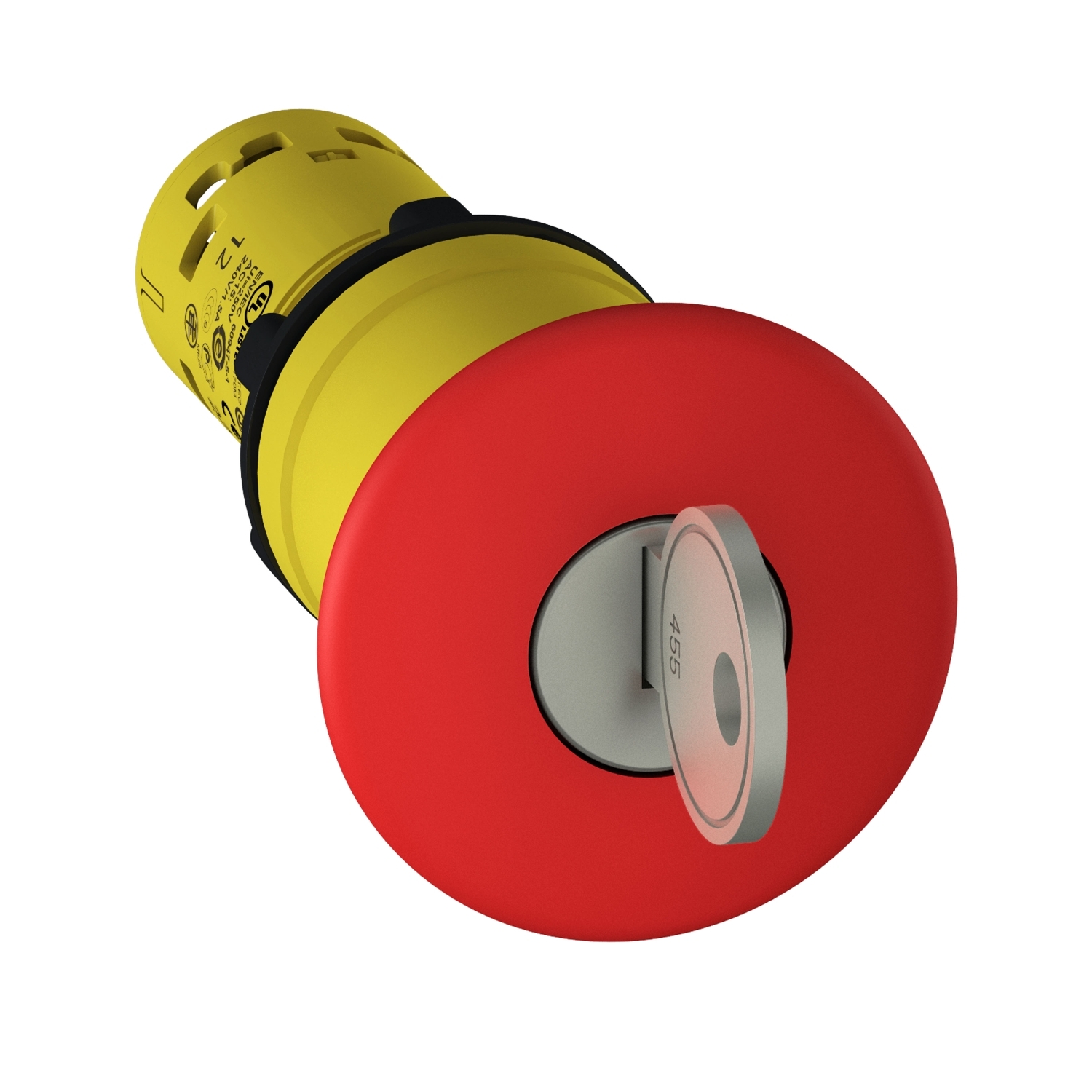

nužno isključenje Ø 22 crvena pečurka Ø 40mm- zadrška, otpuštanje ključem- 2 NC
- Šifra proizvoda: XB7NS9444
- Kategorija: Tasteri od 22 mm, prekidači, signalne lampice
| Kratko ime uređaja | XB7 |
|---|---|
| Tip kontakata i sastav | 2 NC |
| Tip proizvoda ili komponente | taster za nužno isključenje |
| Montaža uređaja | otvor za montažu – prečnik: 22.5 mm 22.3 +0.4/0 u skladu sa IEC 60947-1 |
| Grupa proizvoda | Harmony XB7 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
3.160,50 rsd
- Opis proizvoda
Osnovne Informacije
| Prečnik za montiranje | 22 mm |
| Tip proizvoda ili komponente | taster za nužno isključenje |
| Oblik glave signalne jedinice | okrugla |
| Povezivanje – priključci | vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa IEC 60947-1 |
| Povezivanje – priključci | vijčani priključni blokovi, 1 x 0.34…2 x 2.5 mm² bez kablovskog završetka u skladu sa IEC 60947-1 |
| Tip kontakata i sastav | 2 NC |
| Profil glave uređaja | crvena pečurkasti taster Ø 40 mm, neoznačeno |
| Tip brave | key 455 |
| Reset | otpuštanje ključem |
| Grupa proizvoda | Harmony XB7 |
| Tip glave uređaja | mehanička zadrška |
| Prezentacija uređaja | monolitni proizvod |
| Prodaja po nedeljivim količinama | 10 |
| Kratko ime uređaja | XB7 |
Dopunske Informacije
| Upotreba kontakata | standardni |
| Opis priključaka iso n°1 | (13-14)NC |
| Opis priključaka iso n°1 | (21-22)NC |
| Zaštita od kratkog spoja | 4 A rastavni uložak tip gG u skladu sa IEC 60947-5-1 |
| Centar za fiksiranje | >= 30 x 40 mm (nosač panela) metal 1-6 mm |
| Centar za fiksiranje | >= 30 x 40 mm (nosač panela) plastika 2-6 mm |
| Pozitivno otvaranje | sa u skladu sa IEC 60947-5-1 dodatak K |
| Masa proizvoda | 0.035 kg |
| [uimp] nazivni podnosivi impulsni napon | 4 kV u skladu sa IEC 60947-1 |
| [ui] nazivni napon izolacije | 250 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 |
| Cad ukupna širina | 40 mm |
| Cad ukupna dubina | 72 mm |
| Način fiksiranja | maticom za fiksiranje ispod glave: 2-2.4 N.m |
| Boja kapica/glave ili sočiva | crvena |
| Cad ukupna visina | 40 mm |
| Električna trajnost | 1000000 ciklusa, DC-13, 0.3 A pri 24 V, broj operacija <216000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, AC-15, 0.03 A pri 230 V, broj operacija <216000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, AC-15, 0.09 A pri 240 V, broj operacija <108000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| [ie] nazivna radna struja | 0.1 A pri 250 V, DC-13, R300 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.22 A pri 125 V, DC-13, R300 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.75 A pri 240 V, AC-15, C300 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 1.5 A pri 120 V, AC-15, C300 u skladu sa IEC 60947-5-1 |
| Operacija kontakata | trenutno delovanje |
| Mehanička trajnost | 100000 ciklusa |
| Kompatibilnost | XB7 |
| Električna pouzdanost iec 60947-5-4 | λ < 5 x 10exp(-7) pri 17 V i 5 mA u skladu sa IEC 60947-5-4 |
| Moment pritezanja | 0.8-1.2 N.m u skladu sa IEC 60947-1 |
| Oblik glave zavrtnja | ukrštena kompatibilno sa JIS No 1 odvijač |
| Oblik glave zavrtnja | ukrštena kompatibilno sa Philips no 1 odvijač |
| Oblik glave zavrtnja | ukrštena kompatibilno sa pozidriv No 1 odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 4 mm odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
| Montaža uređaja | otvor za montažu – prečnik: 22.5 mm 22.3 +0.4/0 u skladu sa IEC 60947-1 |
- Opis proizvoda
Osnovne Informacije
| Prečnik za montiranje | 22 mm |
| Tip proizvoda ili komponente | taster za nužno isključenje |
| Oblik glave signalne jedinice | okrugla |
| Povezivanje – priključci | vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa IEC 60947-1 |
| Povezivanje – priključci | vijčani priključni blokovi, 1 x 0.34…2 x 2.5 mm² bez kablovskog završetka u skladu sa IEC 60947-1 |
| Tip kontakata i sastav | 2 NC |
| Profil glave uređaja | crvena pečurkasti taster Ø 40 mm, neoznačeno |
| Tip brave | key 455 |
| Reset | otpuštanje ključem |
| Grupa proizvoda | Harmony XB7 |
| Tip glave uređaja | mehanička zadrška |
| Prezentacija uređaja | monolitni proizvod |
| Prodaja po nedeljivim količinama | 10 |
| Kratko ime uređaja | XB7 |
Dopunske Informacije
| Upotreba kontakata | standardni |
| Opis priključaka iso n°1 | (13-14)NC |
| Opis priključaka iso n°1 | (21-22)NC |
| Zaštita od kratkog spoja | 4 A rastavni uložak tip gG u skladu sa IEC 60947-5-1 |
| Centar za fiksiranje | >= 30 x 40 mm (nosač panela) metal 1-6 mm |
| Centar za fiksiranje | >= 30 x 40 mm (nosač panela) plastika 2-6 mm |
| Pozitivno otvaranje | sa u skladu sa IEC 60947-5-1 dodatak K |
| Masa proizvoda | 0.035 kg |
| [uimp] nazivni podnosivi impulsni napon | 4 kV u skladu sa IEC 60947-1 |
| [ui] nazivni napon izolacije | 250 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 |
| Cad ukupna širina | 40 mm |
| Cad ukupna dubina | 72 mm |
| Način fiksiranja | maticom za fiksiranje ispod glave: 2-2.4 N.m |
| Boja kapica/glave ili sočiva | crvena |
| Cad ukupna visina | 40 mm |
| Električna trajnost | 1000000 ciklusa, DC-13, 0.3 A pri 24 V, broj operacija <216000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, AC-15, 0.03 A pri 230 V, broj operacija <216000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, AC-15, 0.09 A pri 240 V, broj operacija <108000 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| [ie] nazivna radna struja | 0.1 A pri 250 V, DC-13, R300 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.22 A pri 125 V, DC-13, R300 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.75 A pri 240 V, AC-15, C300 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 1.5 A pri 120 V, AC-15, C300 u skladu sa IEC 60947-5-1 |
| Operacija kontakata | trenutno delovanje |
| Mehanička trajnost | 100000 ciklusa |
| Kompatibilnost | XB7 |
| Električna pouzdanost iec 60947-5-4 | λ < 5 x 10exp(-7) pri 17 V i 5 mA u skladu sa IEC 60947-5-4 |
| Moment pritezanja | 0.8-1.2 N.m u skladu sa IEC 60947-1 |
| Oblik glave zavrtnja | ukrštena kompatibilno sa JIS No 1 odvijač |
| Oblik glave zavrtnja | ukrštena kompatibilno sa Philips no 1 odvijač |
| Oblik glave zavrtnja | ukrštena kompatibilno sa pozidriv No 1 odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 4 mm odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
| Montaža uređaja | otvor za montažu – prečnik: 22.5 mm 22.3 +0.4/0 u skladu sa IEC 60947-1 |
