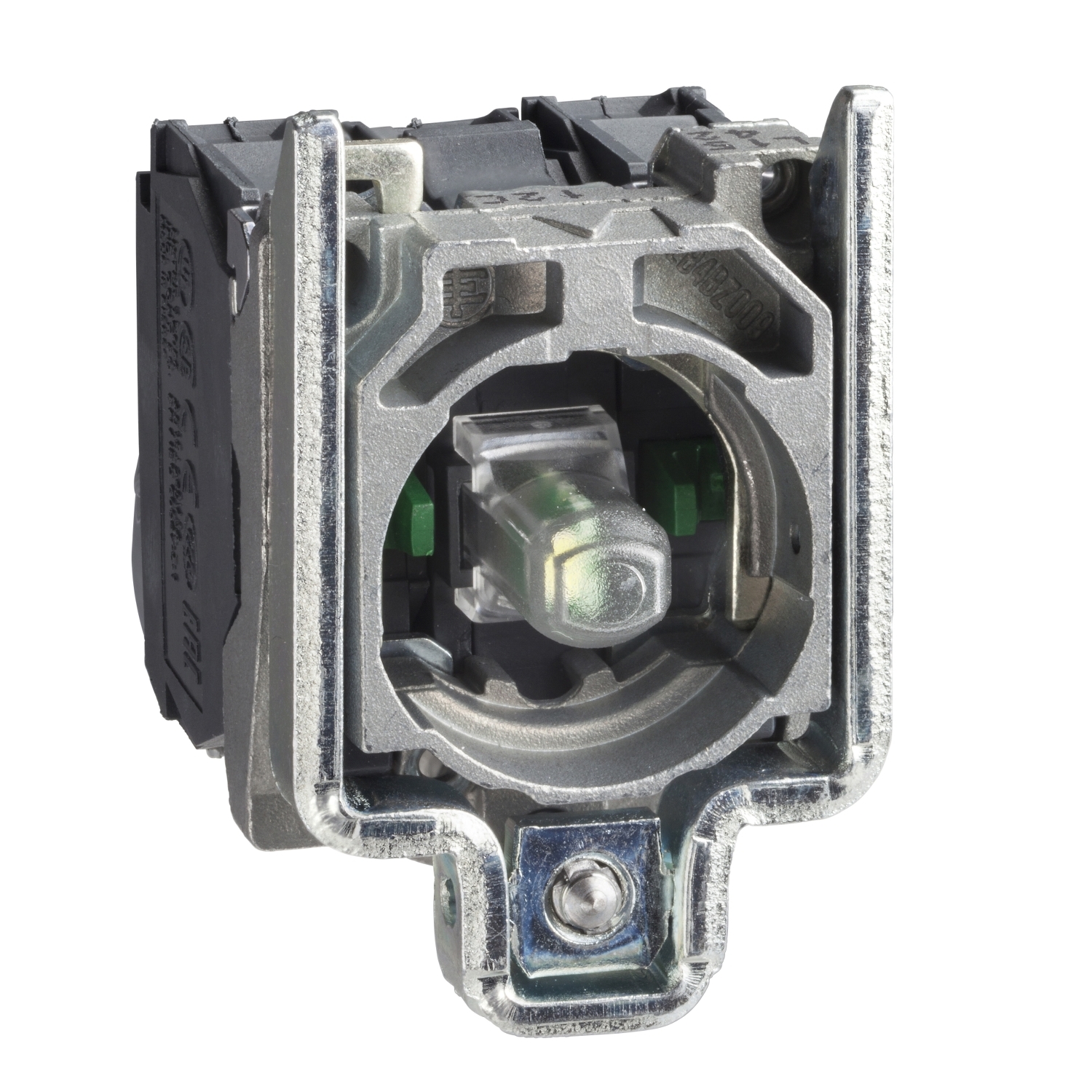

narandžasti svetlosni blok sa montažnim ramom integrisani LED 12V 2NO
- Šifra proizvoda: ZB4BW0J53
- Kategorija: Tasteri od 22 mm, prekidači, signalne lampice
| Kratko ime uređaja | ZB4 |
|---|---|
| Svetlosni izvor | zaštićeni LED |
| Tip kontakata i sastav | 2 NO |
| Tip proizvoda ili komponente | kompletno telo/kontakt i svetleći blok |
| Materijal montažnog rama | zamak |
| Grupa proizvoda | Harmony XB4 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
- Opis proizvoda
Osnovne Informacije
| Svetlosni izvor | zaštićeni LED |
| Tip proizvoda ili komponente | kompletno telo/kontakt i svetleći blok |
| Povezivanje – priključci | utični priključak |
| Tip kontakata i sastav | 2 NO |
| [us] nazivni napon | 12 V DC pri 50/60 Hz |
| Baza sijalice | integrisan LED |
| [us] nazivni napon | 12 V |
| Grupa proizvoda | Harmony XB4 |
| Napajanje svetlosnog bloka | direktno |
| Materijal montažnog rama | zamak |
| Tip glave | standardni |
| Prodaja po nedeljivim količinama | 1 |
| Operacija kontakata | sporo isključenje |
| Boja svetlosnog izvora | narandžasta |
| Kratko ime uređaja | ZB4 |
Dopunske Informacije
| Upotreba kontakata | standardni |
| Opis priključaka iso n°1 | (11-12)NC |
| Zaštita od kratkog spoja | 4 A rastavni uložak tip gG u skladu sa IEC 60947-5-1 |
| Pozitivno otvaranje | sa u skladu sa IEC 60947-5-1 dodatak K |
| [ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa IEC 60947-5-1 |
| [uimp] nazivni podnosivi impulsni napon | 4 kV u skladu sa IEC 60947-1 |
| Struja potrošnje | 14 mA |
| Servisni vek | 100000 sati pri nazivnom naponu i 25 °C |
| [ui] nazivni napon izolacije | 250 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 |
| Tip signalizacije | trajna |
| Izolacija | ne |
| Cad ukupna širina | 30 mm |
| Sila u radu | 2 N NC menja električno stanje |
| Sila u radu | 2.3 N NO menja električno stanje |
| Put u radu | 1.5 mm (NC menja električno stanje) |
| Put u radu | 2.6 mm (NO menja električno stanje) |
| Put u radu | 4.3 mm (ukupni put) |
| Materijal kontakata | legura srebra (Ag/Ni) |
| prilagodljiv | 1 |
| Cad ukupna visina | 47 mm |
| Električna trajnost | 1000000 ciklusa, AC-15, 1 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, AC-15, 1.5 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, AC-15, 3 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, DC-13, 0.15 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, DC-13, 0.4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| Podnosivi naponski udar | 1 kV u skladu sa IEC 61000-4-5 |
| Moment u radu | 0.05 N.m NO menja električno stanje |
| [ie] nazivna radna struja | 3 A pri 240 V, AC-15, A300 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 6 A pri 120 V, AC-15, A300 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.1 A pri 250 V, DC-13, R300 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.22 A pri 125 V, DC-13, R300 u skladu sa IEC 60947-5-1 |
| Mehanička trajnost | 5000000 ciklusa |
| Kompatibilnost | ZB4 |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-6) pri 5 V i 1 mA u čistoj sredini u skladu sa IEC 60947-5-4 |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-8) pri 17 V i 5 mA u čistoj sredini u skladu sa IEC 60947-5-4 |
