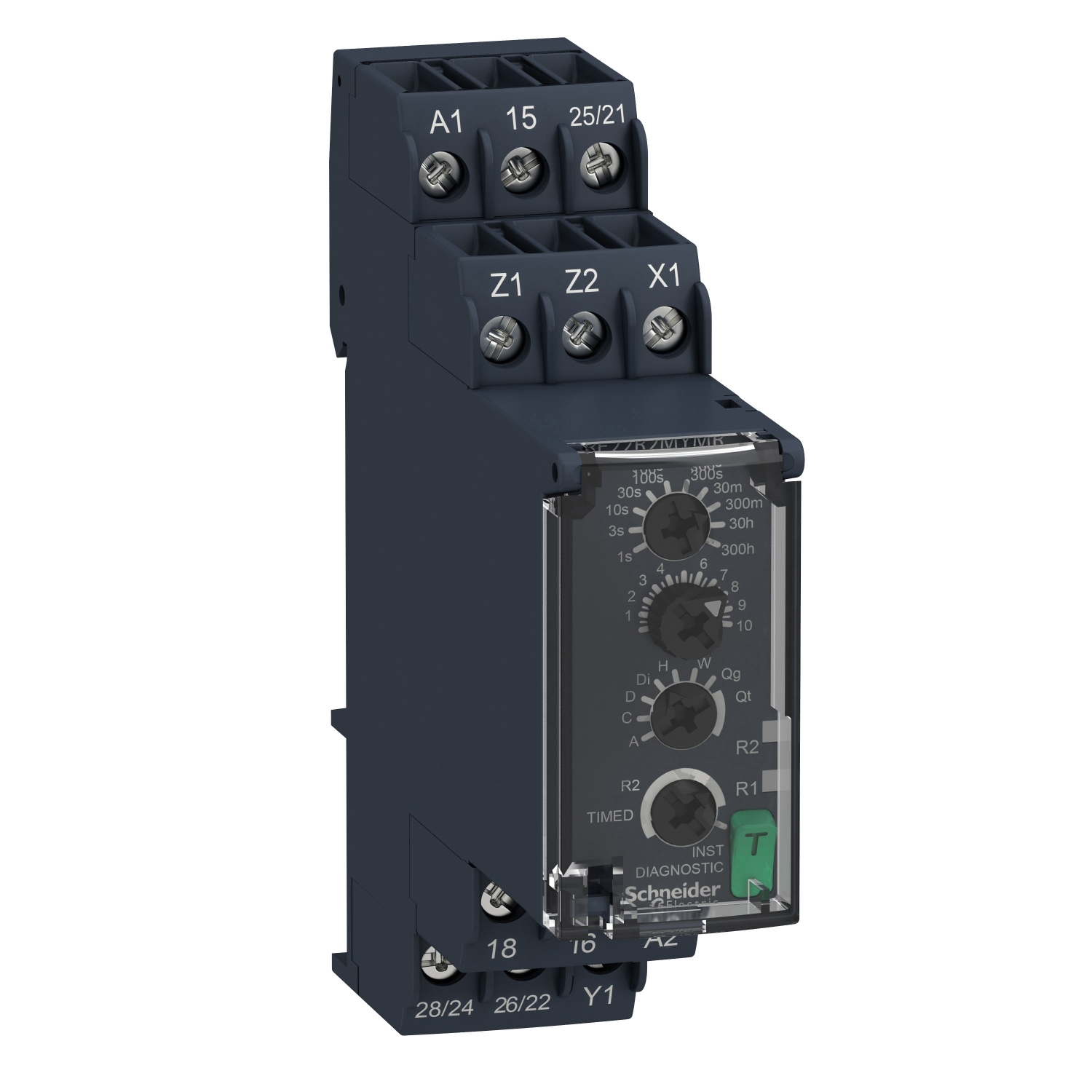

multifunkcijski vremenski relej – 0.05s…300h – 24…240V AC/DC – 2C/O
- Šifra proizvoda: RE22R2MYMR
- Kategorija: Releji
| Kratko ime uređaja | RE22 |
|---|---|
| Tip kontakata i sastav | 2 C/O |
| Tip proizvoda ili komponente | modularni vremenski relej |
| Nazivna izlazna struja | 8 A |
| Grupa proizvoda | Harmony Timer Relays |
| [in] nazivna struja | 5 A |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
19.379,66 rsd
- Opis proizvoda
Harmony RE22 vremenski relej može da se podesi između 0,05 sekunde i 300 sati. Ima nominalni izlaz od 8A, širok je 22,5 mm i može da se napaja sa 24V do 240V AC. Ima jedan od najtanjih formata na tržištu, čime se postiže fleksibilna i jednostavna montaža na DIN šinu. Takođe poseduje zaptivni poklopac, jednostavno i precizno podešavanja pomoću rotacionih trimera. Višefunkcionalni tajmer za jednostavnu integraciju u ožičene logičke šeme, idealan za rekonstrukciju starih instalacija bez upotrebe PLC. Prikaz statusa sa 2 LED cifre, vizuelna provera statusa sistema bez specijalizovanih alatki. Dijagnostičko dugme omogućava jednostavno podešavanje i rešavanje problema bez pomoći stručnjaka.
Osnovne Informacije
| Povezivanje – priključci | priključci na zavrtanj |
| Tip proizvoda ili komponente | modularni vremenski relej |
| Tip kontakata i sastav | 2 C/O |
| Nazivna izlazna struja | 8 A |
| [in] nazivna struja | 5 A |
| Priključak na vozilu | relej |
| Tip digitalnog izlaza | relej |
| Grupa proizvoda | Harmony Timer Relays |
| [uc] napon upravljačkog kola | 24…240 V |
| Kratko ime uređaja | RE22 |
Dopunske Informacije
| Number of functions | 22 |
| Snaga potrošnje u w | 1.5 W pri 240 V DC |
| Puzna staza | 4 kV/3 u skladu sa IEC 60664-1 |
| Preklopna moć u va | 2000 VA |
| dostupna funkcija | A- Power on-delay relay-2 C/O |
| dostupna funkcija | At- Power on-delay relay w/ pause/summation (X1)-2 C/O |
| dostupna funkcija | Aw- Power on-delay relay w/ retrigger/restart-2 C/O |
| dostupna funkcija | C- Off-delay relay w/ control signal-2 C/O |
| dostupna funkcija | Ct- Off-delay relay w/ control signal and pause/summation-2 C/O |
| dostupna funkcija | D- Symmetrical flashing relay (starting pulse-off)-2 C/O |
| dostupna funkcija | Dt- Symmetrical flashing relay (starting pulse-off) w/ pause/summation (X1)-2 C/O |
| dostupna funkcija | Dw- Symmetrical flashing relay (starting pulse-off) w/ retrigger/restart-2 C/O |
| dostupna funkcija | Di- Symmetrical flashing relay (starting pulse-on)-2 C/O |
| dostupna funkcija | Dit- Symmetrical flashing relay (starting pulse-on) w/ pause/summation (X1)-2 C/O |
| dostupna funkcija | Diw- Symmetrical flashing relay (starting pulse-on) w/ retrigger/restart-2 C/O |
| dostupna funkcija | H- Interval relay-2 C/O |
| dostupna funkcija | Ht- Interval relay w/ pause/summation (X1)-2 C/O |
| dostupna funkcija | Hw- Interval relay w/ retrigger/restart-2 C/O |
| dostupna funkcija | Qg- Star-delta relay (2 CO outputs w/ same common)-2 C/O |
| dostupna funkcija | Qgt- Star-delta relay (2 CO outputs w/ same common) w/ pause/summation-2 C/O |
| dostupna funkcija | Qt- Star-delta relay (2 CO outputs w/ split common)-2 C/O |
| dostupna funkcija | Qtt- Star-delta relay (2 CO outputs w/ split common) w/ pause/summation (X1)-2 C/O |
| dostupna funkcija | W- Interval relay w/ control signal off-2 C/O |
| dostupna funkcija | Wt- Interval relay w/ control signal off and pause/summation-2 C/O |
| Masa proizvoda | 0.105 kg |
| Pozicija montaže | bilo koja pozicija |
| Naponski drift | +/- 0.2 %/V |
| Vreme reseta | 120 milisekundi pri isključenju |
| Povezivanje – priključci | vijčani priključci, 1 x 0.5…1 x 3.3 mm² (AWG 20…AWG 12) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) fleksibilni sa kablovskim završetkom |
| Opseg vremenskog kašnjenja | 3…30 min |
| Opseg vremenskog kašnjenja | 30…300 min |
| Opseg vremenskog kašnjenja | 0.3…3 s |
| Opseg vremenskog kašnjenja | 3…30 h |
| Opseg vremenskog kašnjenja | 10…100 s |
| Opseg vremenskog kašnjenja | 1…10 s |
| Opseg vremenskog kašnjenja | 0.05…1 s |
| Opseg vremenskog kašnjenja | 30…300 s |
| Opseg vremenskog kašnjenja | 30…300 h |
| Opseg vremenskog kašnjenja | 3…30 s |
| Kategorija prenapona | III u skladu sa IEC 60664-1 |
| Napon ulaza | <= 2.4 V |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Materijal kućišta | samogasivi |
| Statusne led lampice | zelena LED pozadinsko osvetljenje (trajna) za indikacija izbornog prekidača |
| Statusne led lampice | žuta LED lampica (trajna) za izlazni relej aktiviran |
| Statusne led lampice | žuta LED lampica (brzo treperenje) za vremenska funkcija aktivna i relejni izlaz neaktivan |
| Statusne led lampice | žuta LED lampica (sporo treperenje) za vremenska funkcija aktivna i relejni izlaz aktivan |
| Širina | 22.5 mm |
| Vrsta kašnjenja | A, At, Aw, C, Ct, D, Di, Dit, Diw, Dt, Dw, H, Ht, Hw, Qg,Qgt,Qgw,Qt,Qtt,Qtw,W,Wt |
| Frekvencija napajanja | 50…60 Hz +/- 5 % |
| Tačnost ponavljanja | +/- 0.5 % u skladu sa IEC 61812-1 |
| Sigurnosni podaci o pouzdanosti | B10d = 160000 |
| Sigurnosni podaci o pouzdanosti | MTTFd = 171.2 godina |
| Tip i sastav kontakta | 1 C/O vremenski podesivi ili trenutni kontakti, bez kadmijuma |
| Tip i sastav kontakta | 2 C/O vremenski podesivi kontakt, bez kadmijuma |
| Podešavanje tačnosti kašnjenja | +/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1 |
| Maksimalno kašnjenje odgovora | 100 milisekundi |
| Način upravljanja | zakretna ručica |
| Način upravljanja | dijagnostički taster |
| Način upravljanja | potenciometar spoljašnji |
| Otpornost izolacije | 100 MOhm pri 500 V DC u skladu sa IEC 60664-1 |
| Otpornost na mikroprekide | 10 milisekundi |
| Snaga potrošnje u va | 3-3 VA pri 240 V AC |
| Minimalno trajanje impulsa | 100 milisekundi sa opterećenjem u paraleli |
| Minimalno trajanje impulsa | 30 milisekundi |
| Maksimalna struja preklapanja | 8 A |
| Opseg napona | 0.85…1.1 Us |
| Tip upravljanja | with test button |
| Maksimalni napon preklapanja | 250 V AC |
| Tip kontrasta i sastav | 2 C/O |
| Funkcionalnost | više funkcija |
| Temperaturni drift | +/- 0.05 %/°C |
| [us] nazivni napon napajanja | 24…240 V AC/DC 50/60 Hz |
| Minimalna struja preklapanja | 10 mA pri 5 V DC |
| Električna trajnost | 100000 ciklusa, 8 A pri 250 V, AC-1 |
| Električna trajnost | 100000 ciklusa, 2 A pri 24 V, DC-1 |
| Mehanička trajnost | 10000000 ciklusa |
| [uimp] nazivni podnosivi impulsni napon | 5 kV za 1.2-50 mikrosekundi u skladu sa IEC 60664-1 |
| Tip kašnjenja | power on-delay |
| Tip kašnjenja | kašnjenje isključenja |
| Tip kašnjenja | symmetrical flashing |
| Tip kašnjenja | interval |
| Tip kašnjenja | star-delta |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
- Opis proizvoda
