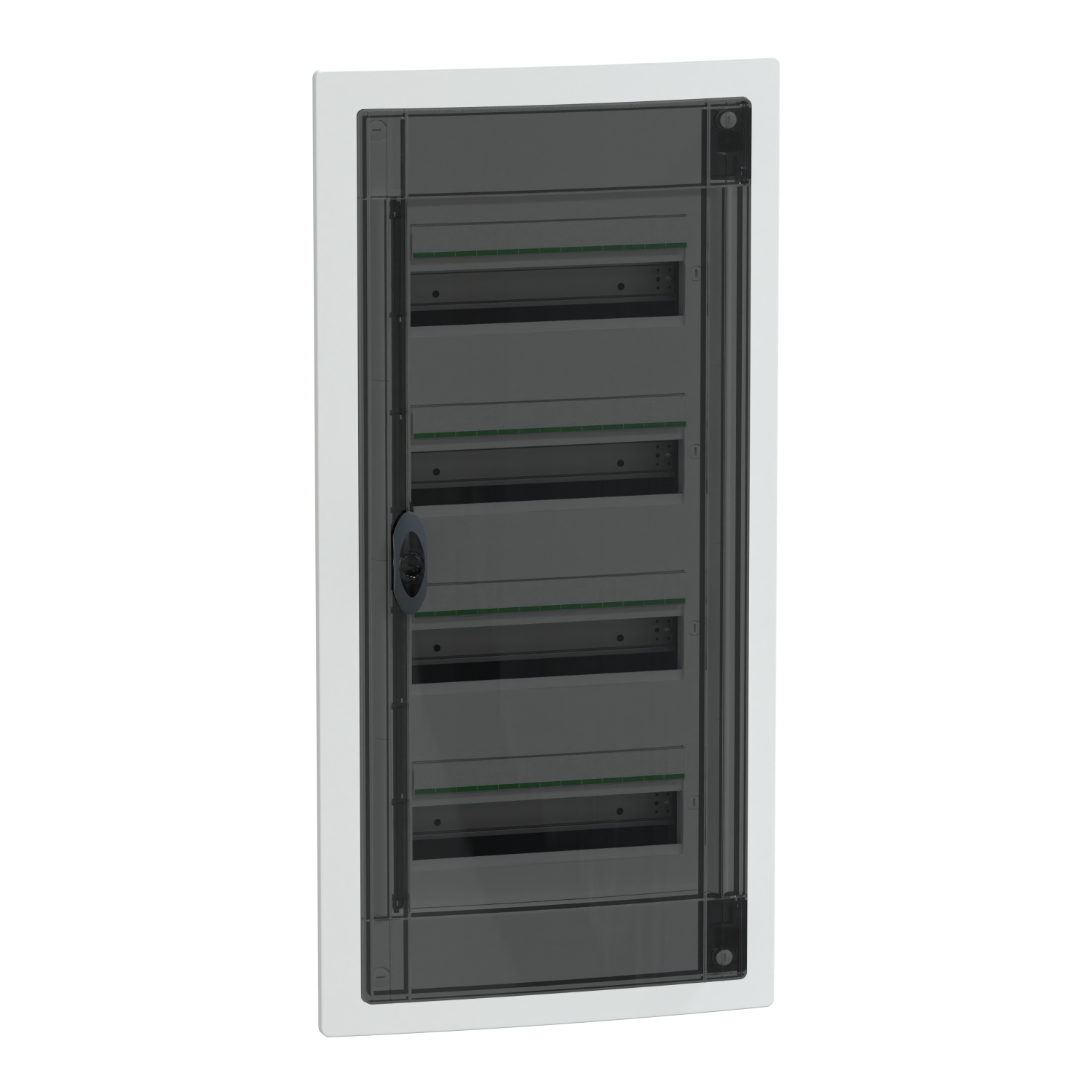

Modularni orman, PrismaSeT XS, ugradni, 4 x 13 modula, 1 priključni blok za uzemljenje i 1 za nulu, prozirna zatamnjena vrata
- Šifra proizvoda: LVSXP413
- Kategorija: Modularni ormani
| Tip proizvoda ili komponente | orman |
|---|---|
| [in] nazivna struja | |
| Tip vrata | providna |
| Ime proizvoda | XS |
| Grupa proizvoda | PrismaSeT |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | orman |
| Ime proizvoda | XS |
| Tip ormana | razvodni orman |
| Grupa proizvoda | PrismaSeT |
| Montaža ormana | ugradna |
Dopunske Informacije
| Broj priključnih blokova | 1 nula sa 32 izvodi |
| Broj priključnih blokova | 1 uzemljenje sa 32 izvodi |
| [in] nazivna struja | 90 A |
| Obezbeđena oprema | 4 identifikaciona oznaka |
| Obezbeđena oprema | 4 zaštitnik etiketa |
| Obezbeđena oprema | 2 priključni blok |
| Obezbeđena oprema | 1 traka sa slepim poklopcima |
| Obezbeđena oprema | 1 vrata |
| Obezbeđena oprema | 4 DIN šina |
| Obezbeđena oprema | 1 back plate |
| Broj horizontalnih redova | 4 |
| Ukupan broj 18 mm modula | 52 |
| 9 mm redovi | 104 |
| Masa proizvoda | 5.900 kg |
| Tip šine | simetrična DIN |
| [ui] nazivni napon izolacije | 400 V |
| Visina | ukupno: 810 mm |
| Visina | ugradni deo: 780 mm |
| kablovski uvod | kabl ili cev |
| kablovski uvod | predefinisane ploče |
| kablovski uvod | odvojive ploče |
| Izvodi razvodnog bloka | 4 x (4 x 16 mm² + 4 x 10 mm²) za uzemljenje |
| Izvodi razvodnog bloka | 4 x (4 x 16 mm² + 4 x 10 mm²) za nula |
| Segment tržišta | stambene zgrade |
| Segment tržišta | male zgrade |
| Tip vrata | providna |
| Opis montažne ploče | bez montažne ploče |
| Povezivanje – priključci | priključak na zavrtanj (uzemljenje) , 16 x 16-16 mm² |
| Povezivanje – priključci | priključak na zavrtanj (uzemljenje) , 16 x 10-10 mm² |
| Povezivanje – priključci | priključak na zavrtanj (nula) , 16 x 16-16 mm² |
| Povezivanje – priključci | priključak na zavrtanj (nula) , 16 x 10-10 mm² |
| Opis opcija zaključavanja | keylock option |
| Unutrašnja dubina | 80 mm |
| Dubina | ukupno : 129 mm |
| Dubina | ugradni deo : 86 mm |
| Električna klasa izolacije | klasa II |
| Snaga disipacije u w | 76 W |
| Broj 18 mm modula po redu | 13 |
| Širina | ukupno: 351 mm |
| Širina | ugradni deo: 321 mm |
| Materijal kućišta | zadnji deo: tehno plastika |
| Materijal kućišta | orman: tehno plastika |
| Materijal kućišta | front plate: tehno plastika |
| Materijal kućišta | vrata: tehno plastika |
| Tip prednje ploče | modularna |
| Boja | orman: bela (RAL 9003) |
| Boja | front plate: bela (RAL 9003) |
| Boja | vrata: zatamnjena |
