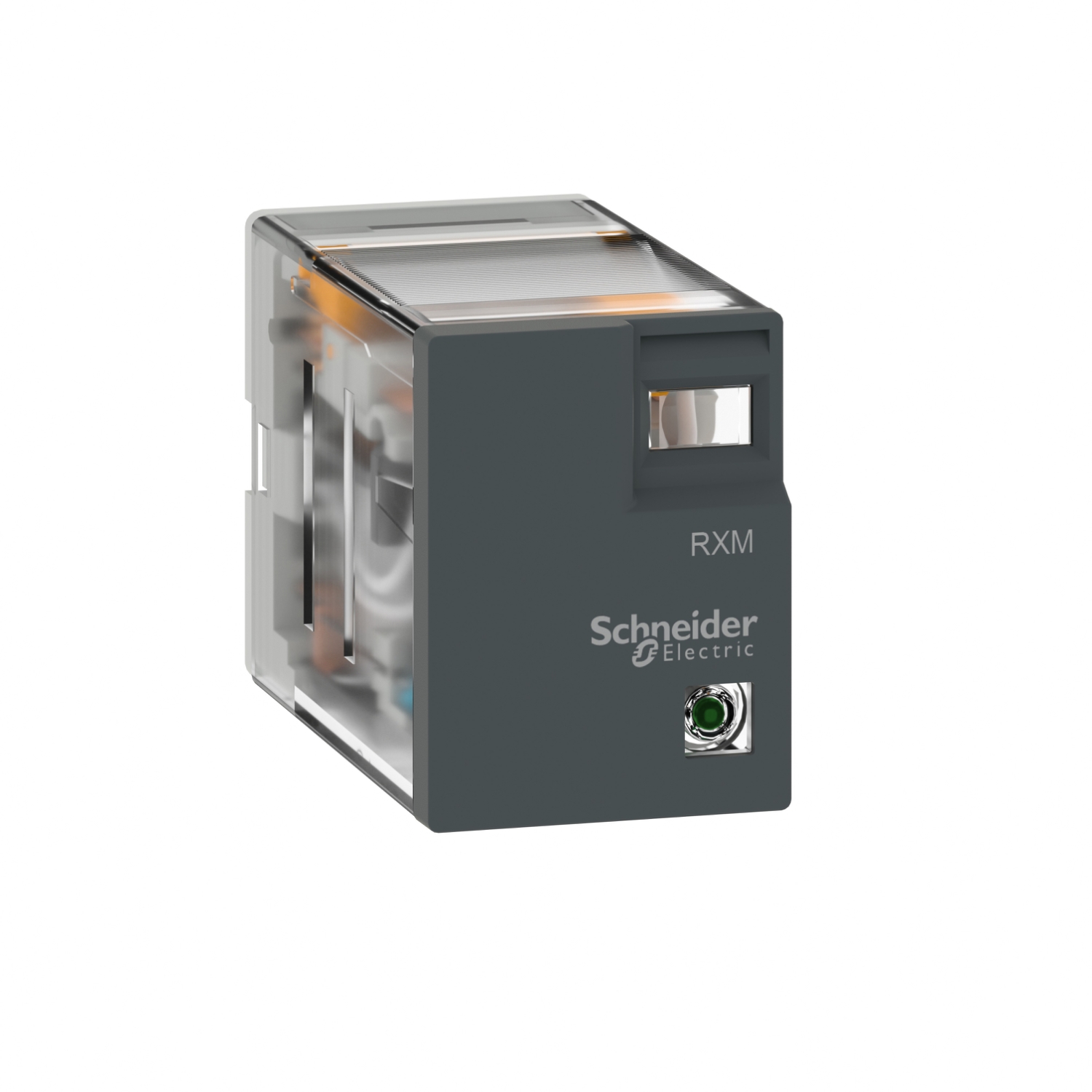

minijaturni utični relej – Zelio RXM2L – 4 C/O – 230 V AC – 3 A – LED
- Šifra proizvoda: RXM4LB2P7
- Kategorija: Releji
| Kratko ime uređaja | RXM |
|---|---|
| Tip kontakata i sastav | 4 C/O |
| Tip proizvoda ili komponente | utični relej |
| Grupa proizvoda | Harmony Electromechanical Relays |
| [in] nazivna struja | 3 A |
550,82 rsd
- Opis proizvoda
RXM minijaturni releji deo su elektromehaničkih releja Harmony. Ovo je utični relej koji se montira na RXZE podnožje. To je 4 C/O relej sa nominalnom strujom 3A, napon kontrolnog kola 230V AC 50/60 Hz. Takođe nudi mehanički indikator u kojem narandžasta zastavica ukazuje na status kontakta releja. Proizvod je IP40 nivoa zaštite i ima transparentan poklopac koji omogućava operateru da vizuelno pregleda status kontakata. Zeleni LED indikator sa prednje strane će svetleti kada je relej uključen. Statusni ekran sa LED: jasno pokazuje i danju i noću. Konstrukcija je prikladna za industrijske mašine, pakovanje, tekstil, KGH, kontrolne table za automatizaciju, nisko/srednjenaponsko razvodne uređaje, kontrolu motora, PLC interfejse, snabdevanje strujom, građevinu ili medicinsku opremu, kontrolu osvetljenja. To je Green Premium proizvod i saobrazan je s međunarodnim standardima i sertifikatima kao što su IEC, CE. RXM relej treba da se koristi sa RXZE podnožjem RXZE1M4C. U cilju zaštite od vibracija, u podnožje se može dodati metalna stezaljka RXZ410. Prodaje se u lotu od 10, a referenca uključuje samo relej. Releji RXMLB dodataka su serija industrijskih utičnih releja osmišljenih za jednostavne i složene sisteme automatizacije i dostupne sa 2 kontakta CO (5A), 4 CO (3A).
| Tip proizvoda ili komponente | utični relej |
| Ime serije | minijaturni |
| Tip kontakata i sastav | 4 C/O |
| Potiskivanje interferencije kalema | bez |
| [in] nazivna struja | 3 A |
| [ithe] dozvoljena termička struja u ormanu | 3 A pri -40-55 °C |
| Grupa proizvoda | Harmony Electromechanical Relays |
| [uc] napon upravljačkog kola | 230 V |
| Kratko ime uređaja | RXM |
| Minimalna struja preklapanja | 5 mA subject to switching frequency, environment or expected reliability level etc |
| Napon upravljačkog kola | 230 V AC 50/60 Hz |
| Broj operacija | <= 1200 ciklusa/h pod opterećenjem |
| Broj operacija | <= 18000 ciklusa/h bez opterećenja |
| Kategorija zaštite | RT I |
| Test nivoi | nivo A grupna ugradnja |
| Dielektrična snaga | 2000 V AC između kalema i kontakta sa osnovna izolacija izolacijom |
| Dielektrična snaga | 2000 V AC između polova sa osnovna izolacija izolacijom |
| Dielektrična snaga | 1000 V AC između kontakata sa mikrorazdvajanje izolacijom |
| Statusne led lampice | sa |
| Masa proizvoda | 0.032 kg |
| Maksimalni napon preklapanja | 250 V AC |
| Maksimalni napon preklapanja | 28 V DC |
| Nazivno ograničenje napona | 184…253 V AC |
| [ie] nazivna radna struja | 3 A (AC-1/DC-1) NO u skladu sa IEC |
| [ie] nazivna radna struja | 1.5 A (AC-1/DC-1) NC u skladu sa IEC |
| [ui] nazivni napon izolacije | 250 V u skladu sa IEC |
| Vreme uključenja/isključenja | 20 ms između isključenja kalema i uključenja kontakta zakasnelog isključenja |
| Vreme uključenja/isključenja | 20 ms između uključenja kalema i uključenja kontakta zakasnelog uključenja |
| Cad ukupna širina | 21 mm |
| Cad ukupna dubina | 46 mm |
| Minimalna preklopna moć | 25 mW subject to switching frequency, environment or expected reliability level etc |
| Prosečna potrošnja u va | 1.2-1.2 AC |
| Koeficijent upotrebe | 20 % |
| Maksimalna moć preklapanja | 750 VA AC |
| Maksimalna moć preklapanja | 84 W DC |
| Sigurnosni podaci o pouzdanosti | B10d = 100000 |
| Materijal kontakata | legura srebra (Ag/Ni) |
| Stepen zaprljanosti | 2 |
| minimalni napon preklapanja | 5 V subject to switching frequency, environment or expected reliability level etc |
| Cad ukupna visina | 27 mm |
| Tip upravljanja | bez tastera |
| Prosečan otpor | 16500 Ω pri 23 °C +/- 15 % |
| Prodaja po nedeljivim količinama | 10 |
| Operacija kontakata | standardna |
| Električna trajnost | 100000 ciklusa za rezistivno opterećenje |
| Mehanička trajnost | 10000000 ciklusa |
| Kompatibilnost | RXM |
| Radni položaj | bilo koja pozicija |
| Struja opterećenja | 3 A pri 250 V AC |
| Struja opterećenja | 3 A pri 28 V DC |
| [uimp] nazivni podnosivi impulsni napon | 2.5 kV tokom 1.2/50 µs u skladu sa IEC 61810-7 |
| Prag napona propada | >= 0.15 Uc AC |
- Opis proizvoda
RXM minijaturni releji deo su elektromehaničkih releja Harmony. Ovo je utični relej koji se montira na RXZE podnožje. To je 4 C/O relej sa nominalnom strujom 3A, napon kontrolnog kola 230V AC 50/60 Hz. Takođe nudi mehanički indikator u kojem narandžasta zastavica ukazuje na status kontakta releja. Proizvod je IP40 nivoa zaštite i ima transparentan poklopac koji omogućava operateru da vizuelno pregleda status kontakata. Zeleni LED indikator sa prednje strane će svetleti kada je relej uključen. Statusni ekran sa LED: jasno pokazuje i danju i noću. Konstrukcija je prikladna za industrijske mašine, pakovanje, tekstil, KGH, kontrolne table za automatizaciju, nisko/srednjenaponsko razvodne uređaje, kontrolu motora, PLC interfejse, snabdevanje strujom, građevinu ili medicinsku opremu, kontrolu osvetljenja. To je Green Premium proizvod i saobrazan je s međunarodnim standardima i sertifikatima kao što su IEC, CE. RXM relej treba da se koristi sa RXZE podnožjem RXZE1M4C. U cilju zaštite od vibracija, u podnožje se može dodati metalna stezaljka RXZ410. Prodaje se u lotu od 10, a referenca uključuje samo relej. Releji RXMLB dodataka su serija industrijskih utičnih releja osmišljenih za jednostavne i složene sisteme automatizacije i dostupne sa 2 kontakta CO (5A), 4 CO (3A).
| Tip proizvoda ili komponente | utični relej |
| Ime serije | minijaturni |
| Tip kontakata i sastav | 4 C/O |
| Potiskivanje interferencije kalema | bez |
| [in] nazivna struja | 3 A |
| [ithe] dozvoljena termička struja u ormanu | 3 A pri -40-55 °C |
| Grupa proizvoda | Harmony Electromechanical Relays |
| [uc] napon upravljačkog kola | 230 V |
| Kratko ime uređaja | RXM |
| Minimalna struja preklapanja | 5 mA subject to switching frequency, environment or expected reliability level etc |
| Napon upravljačkog kola | 230 V AC 50/60 Hz |
| Broj operacija | <= 1200 ciklusa/h pod opterećenjem |
| Broj operacija | <= 18000 ciklusa/h bez opterećenja |
| Kategorija zaštite | RT I |
| Test nivoi | nivo A grupna ugradnja |
| Dielektrična snaga | 2000 V AC između kalema i kontakta sa osnovna izolacija izolacijom |
| Dielektrična snaga | 2000 V AC između polova sa osnovna izolacija izolacijom |
| Dielektrična snaga | 1000 V AC između kontakata sa mikrorazdvajanje izolacijom |
| Statusne led lampice | sa |
| Masa proizvoda | 0.032 kg |
| Maksimalni napon preklapanja | 250 V AC |
| Maksimalni napon preklapanja | 28 V DC |
| Nazivno ograničenje napona | 184…253 V AC |
| [ie] nazivna radna struja | 3 A (AC-1/DC-1) NO u skladu sa IEC |
| [ie] nazivna radna struja | 1.5 A (AC-1/DC-1) NC u skladu sa IEC |
| [ui] nazivni napon izolacije | 250 V u skladu sa IEC |
| Vreme uključenja/isključenja | 20 ms između isključenja kalema i uključenja kontakta zakasnelog isključenja |
| Vreme uključenja/isključenja | 20 ms između uključenja kalema i uključenja kontakta zakasnelog uključenja |
| Cad ukupna širina | 21 mm |
| Cad ukupna dubina | 46 mm |
| Minimalna preklopna moć | 25 mW subject to switching frequency, environment or expected reliability level etc |
| Prosečna potrošnja u va | 1.2-1.2 AC |
| Koeficijent upotrebe | 20 % |
| Maksimalna moć preklapanja | 750 VA AC |
| Maksimalna moć preklapanja | 84 W DC |
| Sigurnosni podaci o pouzdanosti | B10d = 100000 |
| Materijal kontakata | legura srebra (Ag/Ni) |
| Stepen zaprljanosti | 2 |
| minimalni napon preklapanja | 5 V subject to switching frequency, environment or expected reliability level etc |
| Cad ukupna visina | 27 mm |
| Tip upravljanja | bez tastera |
| Prosečan otpor | 16500 Ω pri 23 °C +/- 15 % |
| Prodaja po nedeljivim količinama | 10 |
| Operacija kontakata | standardna |
| Električna trajnost | 100000 ciklusa za rezistivno opterećenje |
| Mehanička trajnost | 10000000 ciklusa |
| Kompatibilnost | RXM |
| Radni položaj | bilo koja pozicija |
| Struja opterećenja | 3 A pri 250 V AC |
| Struja opterećenja | 3 A pri 28 V DC |
| [uimp] nazivni podnosivi impulsni napon | 2.5 kV tokom 1.2/50 µs u skladu sa IEC 61810-7 |
| Prag napona propada | >= 0.15 Uc AC |
