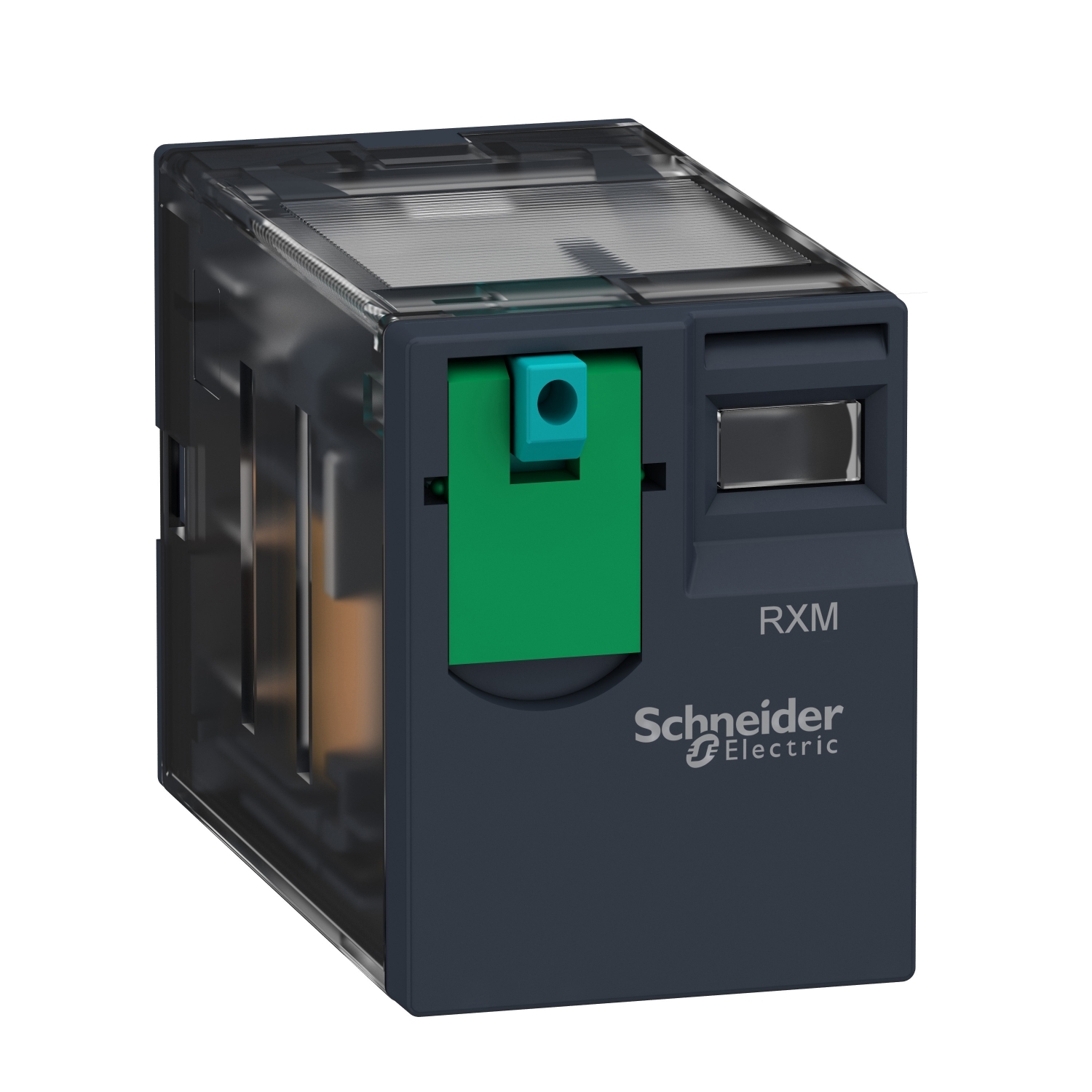

minijaturni utični relej – Zelio RXM – 4 C/O – 24 V DC – 5 A
- Šifra proizvoda: RXM4CB1BD
- Kategorija: Releji
| Kratko ime uređaja | RXM |
|---|---|
| Tip proizvoda ili komponente | utični relej |
| Grupa proizvoda | Harmony Electromechanical Relays |
| [in] nazivna struja | 5 A |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
- Opis proizvoda
Osnovne Informacije
| Tip proizvoda ili komponente | utični relej |
| Ime serije | minijaturni |
| [in] nazivna struja | 5 A |
| Koeficijent upotrebe | 20 % |
| Grupa proizvoda | Harmony Electromechanical Relays |
| Prodaja po nedeljivim količinama | 10 |
| [uc] napon upravljačkog kola | 24 V |
| Kratko ime uređaja | RXM |
Dopunske Informacije
| Napon upravljačkog kola | 24 V DC |
| Broj operacija | <= 1200 ciklusa/h pod opterećenjem |
| Broj operacija | <= 18000 ciklusa/h bez opterećenja |
| Kategorija zaštite | RT I |
| Test nivoi | nivo A grupna ugradnja |
| Statusne led lampice | bez |
| Dielektrična snaga | 1800 V AC između kalema i kontakta |
| Dielektrična snaga | 1550 V AC između polova |
| Dielektrična snaga | 1000 V AC između kontakata |
| Masa proizvoda | 0.038 kg |
| Maksimalni napon preklapanja | 250 V AC |
| Maksimalni napon preklapanja | 125 V DC |
| Minimalna preklopna moć | 170 mW |
| Nazivno ograničenje napona | 19.2…26.4 V DC |
| Tip kontakata i sastav | 4 C/O |
| [ie] nazivna radna struja | 5 A (AC-1/DC-1) u skladu sa UL |
| [ie] nazivna radna struja | 5 A (AC-1/DC-1) NO u skladu sa IEC |
| [ie] nazivna radna struja | 2.5 A (AC-1/DC-1) NC u skladu sa IEC |
| [ui] nazivni napon izolacije | 250 V u skladu sa IEC |
| [ui] nazivni napon izolacije | 300 V u skladu sa UL |
| Minimalna struja preklapanja | 10 mA |
| Vreme uključenja/isključenja | 20 ms |
| Minimalni napon preklapanja | 17 V |
| Cad ukupna širina | 21 mm |
| Cad ukupna dubina | 55 mm |
| [ithe] dozvoljena termička struja u ormanu | 5 A pri -40-55 °C |
| Maksimalna moć preklapanja | 1250 VA AC |
| Maksimalna moć preklapanja | 150 W DC |
| Sigurnosni podaci o pouzdanosti | B10d = 100000 |
| Električna trajnost | 100000 ciklusa za rezistivno opterećenje |
| Materijal kontakata | legura srebra (Ag/Ni) |
| Cad ukupna visina | 27 mm |
| Prosečan otpor | 630 Ω mreža: DC pri 20 °C +/- 10 % |
| Prosečna potrošnja u w | 0.9 W, DC |
| Operacija kontakata | standardna |
| Mehanička trajnost | 10000000 ciklusa |
| Kompatibilnost | RXM |
| Radni položaj | bilo koja pozicija |
| Struja opterećenja | 5 A pri 250 V AC |
| Struja opterećenja | 5 A pri 30 V DC |
| [uimp] nazivni podnosivi impulsni napon | 2.5 kV tokom 1.2/50 µs u skladu sa IEC 61810-7 |
| Prag napona propada | >= 0.1 Uc DC |
