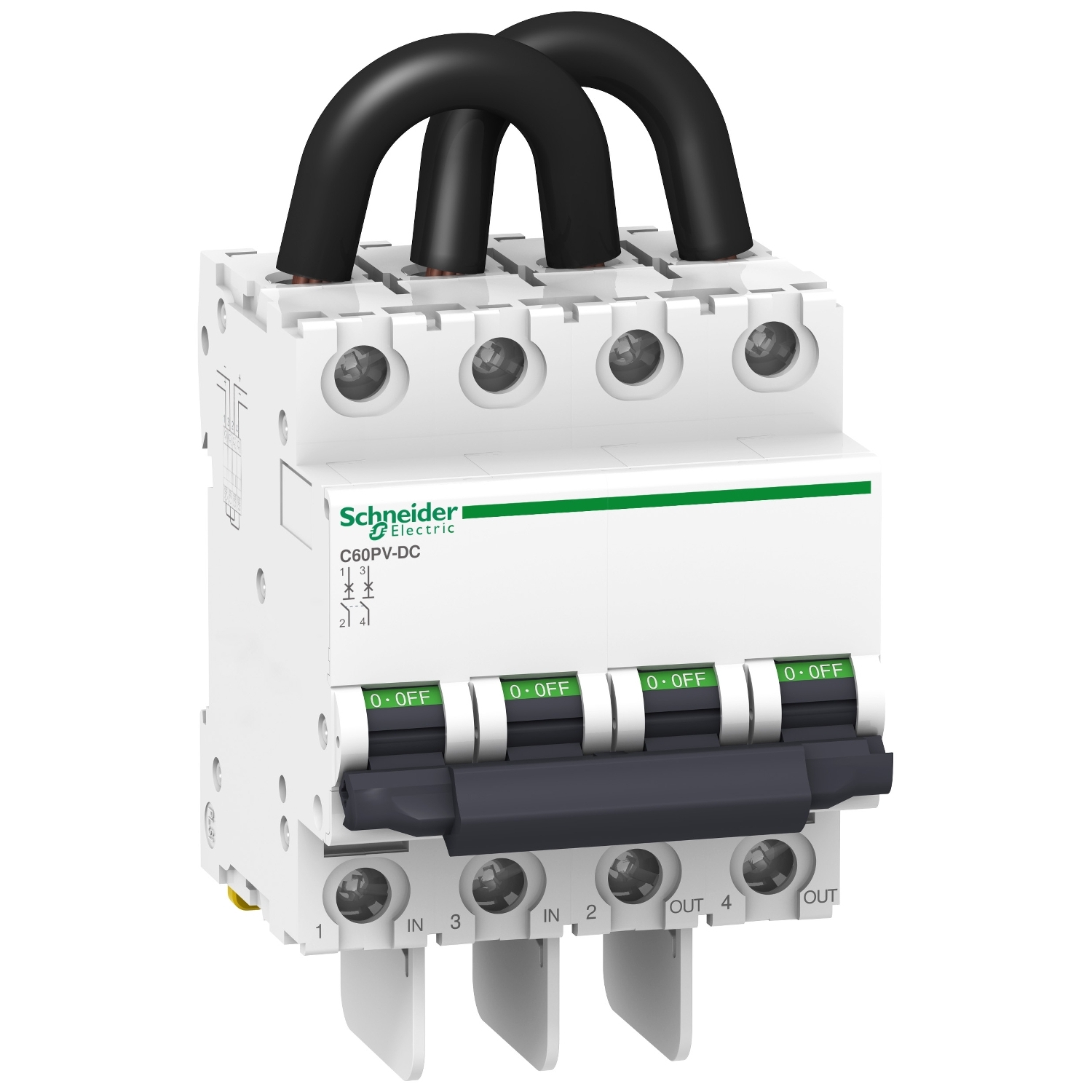

Miniature circuit breaker (MCB), Acti9 C60PV-DC, 2P, 25A, B curve, 1.5kA (IEC/EN 60947-2)
- Šifra proizvoda: A9N61660
- Kategorija: Acti 9 uređaji za DC kola
| Broj polova | 2P |
|---|---|
| Kratko ime uređaja | C60PV-DC |
| Tip proizvoda ili komponente | minijaturni prekidač |
| [in] nazivna struja | |
| Ime proizvoda | C60 |
| Kod krive | B |
| Grupa proizvoda | Acti 9 |
7.115,64 rsd
- Opis proizvoda
Osnovne Informacije
| Kod prekidne moći | DC |
| Tip proizvoda ili komponente | minijaturni prekidač |
| Ime proizvoda | C60 |
| Kategorija upotrebe | kategorija A u skladu sa EN/IEC 60947-2 |
| Broj polova | 2P |
| Grupa proizvoda | C60 |
| Kod krive | B |
| Grupa proizvoda | Acti 9 |
| Kratko ime uređaja | C60PV-DC |
| Tip mreže | DC |
| Broj zaštićenih polova | 2 |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
Dopunske Informacije
| [in] nazivna struja | 25 A |
| Indikator pozicije kontakta | da |
| Nosači za montažu | 35 mm simetrična DIN šina |
| Napon propada | 488 mV 19.5 mΩ 12.2 W 25 A |
| Širina | 72 mm |
| Dubina | 77.4 mm |
| [ue] nazivni napon | 800 V DC |
| Dužina ogoljenog dela žice | 14 mm |
| Tip upravljanja | ručica |
| Način montiranja | fiksno |
| Prekidna moć | 3 kA Icu pri 650 V DC |
| Prekidna moć | 1.5 kA Icu pri 800 V DC |
| Mehanička trajnost | 20000 ciklusa |
| Boja | bela |
| Moment pritezanja | 2.5-2.5 N.m |
| 9 mm redovi | 8 |
| Ograničenje prekostrujne zaštite | 5.5 x In |
| Masa proizvoda | 0.545 kg |
| [ui] nazivni napon izolacije | 1000 V DC |
| Segment tržišta | stambene zgrade |
| Segment tržišta | male komercijalne zgrade |
| [ics] servisna prekidna moć | 1.5 kA 100 % – 800 V DC |
| [ics] servisna prekidna moć | 3 kA 100 % – 650 V DC |
| Visina | 132.7 mm |
| Opis opcija zaključavanja | za zaključavanjem u OFF položaju |
| Povezivanje – priključci | tunelski priključak (donji) 1-25 mm² kruti |
| Povezivanje – priključci | tunelski priključak (donji) 1-16 mm² fleksibilni |
| Povezivanje – priključci | ožičen kabl (gornji) |
| Električna trajnost | 1500 ciklusa L/R = 2 ms |
| Kompatibilnost | C60PV-DC |
| [uimp] nazivni podnosivi impulsni napon | 6 kV |
- Opis proizvoda
Osnovne Informacije
| Kod prekidne moći | DC |
| Tip proizvoda ili komponente | minijaturni prekidač |
| Ime proizvoda | C60 |
| Kategorija upotrebe | kategorija A u skladu sa EN/IEC 60947-2 |
| Broj polova | 2P |
| Grupa proizvoda | C60 |
| Kod krive | B |
| Grupa proizvoda | Acti 9 |
| Kratko ime uređaja | C60PV-DC |
| Tip mreže | DC |
| Broj zaštićenih polova | 2 |
| Pogodno za izolaciju | da u skladu sa EN/IEC 60947-2 |
Dopunske Informacije
| [in] nazivna struja | 25 A |
| Indikator pozicije kontakta | da |
| Nosači za montažu | 35 mm simetrična DIN šina |
| Napon propada | 488 mV 19.5 mΩ 12.2 W 25 A |
| Širina | 72 mm |
| Dubina | 77.4 mm |
| [ue] nazivni napon | 800 V DC |
| Dužina ogoljenog dela žice | 14 mm |
| Tip upravljanja | ručica |
| Način montiranja | fiksno |
| Prekidna moć | 3 kA Icu pri 650 V DC |
| Prekidna moć | 1.5 kA Icu pri 800 V DC |
| Mehanička trajnost | 20000 ciklusa |
| Boja | bela |
| Moment pritezanja | 2.5-2.5 N.m |
| 9 mm redovi | 8 |
| Ograničenje prekostrujne zaštite | 5.5 x In |
| Masa proizvoda | 0.545 kg |
| [ui] nazivni napon izolacije | 1000 V DC |
| Segment tržišta | stambene zgrade |
| Segment tržišta | male komercijalne zgrade |
| [ics] servisna prekidna moć | 1.5 kA 100 % – 800 V DC |
| [ics] servisna prekidna moć | 3 kA 100 % – 650 V DC |
| Visina | 132.7 mm |
| Opis opcija zaključavanja | za zaključavanjem u OFF položaju |
| Povezivanje – priključci | tunelski priključak (donji) 1-25 mm² kruti |
| Povezivanje – priključci | tunelski priključak (donji) 1-16 mm² fleksibilni |
| Povezivanje – priključci | ožičen kabl (gornji) |
| Električna trajnost | 1500 ciklusa L/R = 2 ms |
| Kompatibilnost | C60PV-DC |
| [uimp] nazivni podnosivi impulsni napon | 6 kV |
