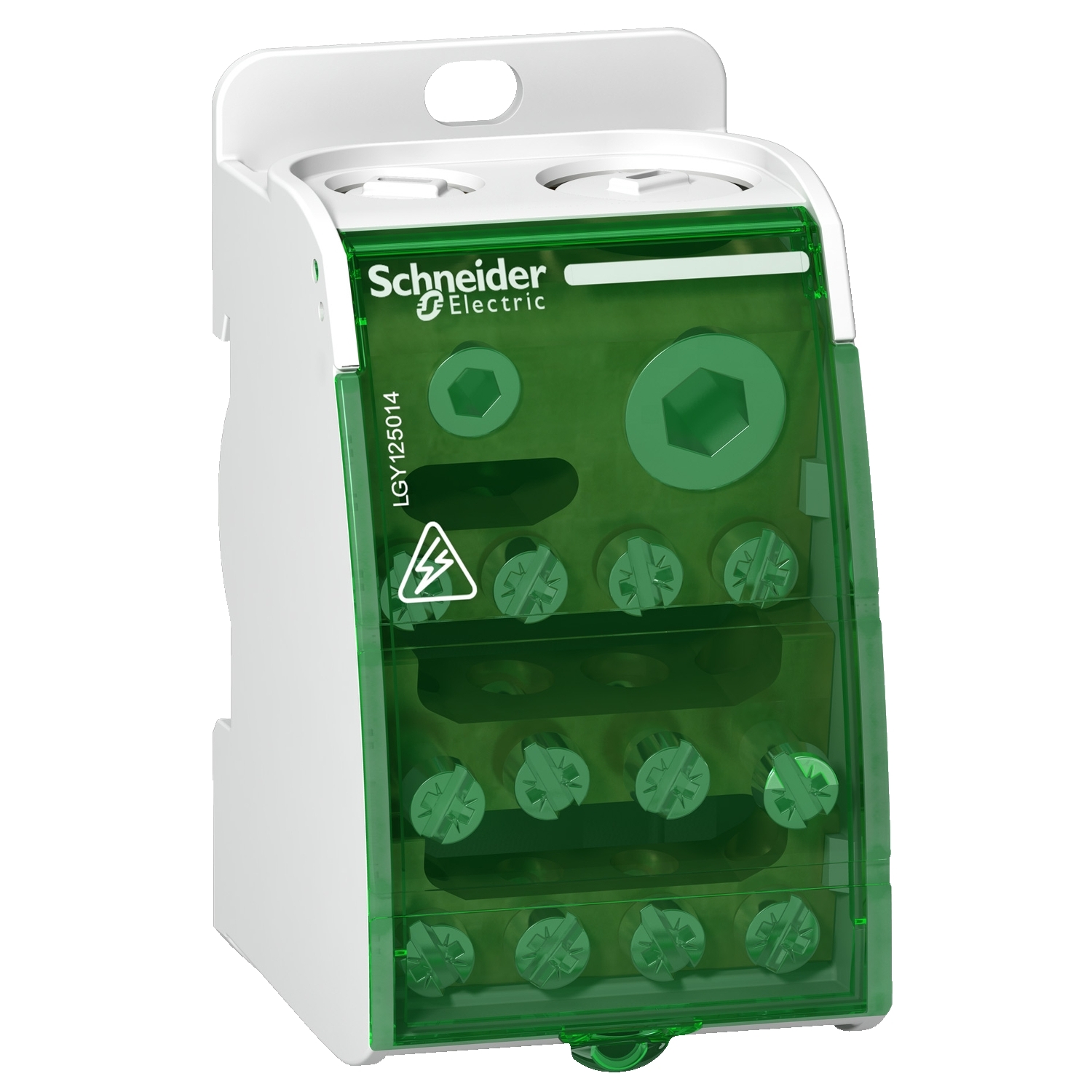

Linergy DS – blok za distribuciju zavrtnja 1P – 250A – 14 rupa
- Šifra proizvoda: LGY125014
- Kategorija: Sistemi razvodnih ormana
| Tip proizvoda ili komponente | razvodni blok |
|---|---|
| [in] nazivna struja | |
| Ime proizvoda | Linergy DS |
| [ie] nazivna struja | 250 A pri 40 °C |
| Grupa proizvoda | Linergy |
7.452,32 rsd
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | Linergy |
| Tip proizvoda ili komponente | razvodni blok |
| Ime proizvoda | Linergy DS |
| Grupa proizvoda | Linergy |
Dopunske Informacije
| [in] nazivna struja | 250 A pri 40 °C |
| Visina | 85 mm |
| [ue] nazivni napon | 230 V AC faza/N |
| [ue] nazivni napon | 440 V AC faza/faza |
| Nosači za montažu | DIN šina |
| 9 mm redovi | 5 |
| Izvodi razvodnog bloka | 14 otvora |
| Povezivanje – priključci | razvod napajanja: vijčani priključak 4 kabl(ovi) 1.5-16 mm² kruti |
| Povezivanje – priključci | razvod napajanja: vijčani priključak 4 kabl(ovi) 1.5-10 mm² fleksibilni sa |
| Povezivanje – priključci | razvod napajanja: vijčani priključak 8 kabl(ovi) 2.5-25 mm² kruti |
| Povezivanje – priključci | razvod napajanja: vijčani priključak 8 kabl(ovi) 1.5-16 mm² fleksibilni sa |
| Povezivanje – priključci | napajanje: vijčani priključak 1 kabl(ovi) 35-120 mm² kruti |
| Povezivanje – priključci | napajanje: vijčani priključak 1 kabl(ovi) 23-95 mm² fleksibilni sa |
| Povezivanje – priključci | razvod napajanja: vijčani priključak 1 kabl(ovi) 1.5-50 mm² kruti |
| Povezivanje – priključci | razvod napajanja: vijčani priključak 1 kabl(ovi) 1.5-35 mm² fleksibilni sa |
| Masa proizvoda | 0.252 kg |
| [ui] nazivni napon izolacije | 500 V AC |
| [ie] nazivna struja | 250 A pri 40 °C |
| Broj polova | 1P |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Boja | bela (RAL 9003) |
| Širina | 45 mm |
| Kompatibilnost grupe proizvoda | Prisma G |
| Kompatibilnost grupe proizvoda | Prisma P |
| Kompatibilnost grupe proizvoda | Prisma PH |
| Kompatibilnost grupe proizvoda | Spacial |
| Kompatibilnost grupe proizvoda | TeSys |
| Moment pritezanja | razvod napajanja: 2-2 N.m ravan odvijač 7.5 mm |
| Moment pritezanja | razvod napajanja: 2-2 N.m PZ2 odvijač 7.5 mm |
| Moment pritezanja | napajanje: 10-10 N.m ravan odvijač 15.3 mm |
| Moment pritezanja | napajanje: 10-10 N.m PZ2 odvijač 15.3 mm |
| Moment pritezanja | razvod napajanja: 4-4 N.m ravan odvijač 10 mm |
| Moment pritezanja | razvod napajanja: 4-4 N.m PZ2 odvijač 10 mm |
| Moment pritezanja | razvod napajanja: 2-2 N.m ravan odvijač 6 mm |
| Moment pritezanja | razvod napajanja: 2-2 N.m PZ2 odvijač 6 mm |
| Dubina | 50.5 mm |
| Kompatibilnost proizvoda | Spacial orman |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 14.4 kA za 1 s |
| [ipk] nazivna vršna struja kratkog spoja | 60 kA |
- Opis proizvoda
Osnovne Informacije
| Grupa proizvoda | Linergy |
| Tip proizvoda ili komponente | razvodni blok |
| Ime proizvoda | Linergy DS |
| Grupa proizvoda | Linergy |
Dopunske Informacije
| [in] nazivna struja | 250 A pri 40 °C |
| Visina | 85 mm |
| [ue] nazivni napon | 230 V AC faza/N |
| [ue] nazivni napon | 440 V AC faza/faza |
| Nosači za montažu | DIN šina |
| 9 mm redovi | 5 |
| Izvodi razvodnog bloka | 14 otvora |
| Povezivanje – priključci | razvod napajanja: vijčani priključak 4 kabl(ovi) 1.5-16 mm² kruti |
| Povezivanje – priključci | razvod napajanja: vijčani priključak 4 kabl(ovi) 1.5-10 mm² fleksibilni sa |
| Povezivanje – priključci | razvod napajanja: vijčani priključak 8 kabl(ovi) 2.5-25 mm² kruti |
| Povezivanje – priključci | razvod napajanja: vijčani priključak 8 kabl(ovi) 1.5-16 mm² fleksibilni sa |
| Povezivanje – priključci | napajanje: vijčani priključak 1 kabl(ovi) 35-120 mm² kruti |
| Povezivanje – priključci | napajanje: vijčani priključak 1 kabl(ovi) 23-95 mm² fleksibilni sa |
| Povezivanje – priključci | razvod napajanja: vijčani priključak 1 kabl(ovi) 1.5-50 mm² kruti |
| Povezivanje – priključci | razvod napajanja: vijčani priključak 1 kabl(ovi) 1.5-35 mm² fleksibilni sa |
| Masa proizvoda | 0.252 kg |
| [ui] nazivni napon izolacije | 500 V AC |
| [ie] nazivna struja | 250 A pri 40 °C |
| Broj polova | 1P |
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| Boja | bela (RAL 9003) |
| Širina | 45 mm |
| Kompatibilnost grupe proizvoda | Prisma G |
| Kompatibilnost grupe proizvoda | Prisma P |
| Kompatibilnost grupe proizvoda | Prisma PH |
| Kompatibilnost grupe proizvoda | Spacial |
| Kompatibilnost grupe proizvoda | TeSys |
| Moment pritezanja | razvod napajanja: 2-2 N.m ravan odvijač 7.5 mm |
| Moment pritezanja | razvod napajanja: 2-2 N.m PZ2 odvijač 7.5 mm |
| Moment pritezanja | napajanje: 10-10 N.m ravan odvijač 15.3 mm |
| Moment pritezanja | napajanje: 10-10 N.m PZ2 odvijač 15.3 mm |
| Moment pritezanja | razvod napajanja: 4-4 N.m ravan odvijač 10 mm |
| Moment pritezanja | razvod napajanja: 4-4 N.m PZ2 odvijač 10 mm |
| Moment pritezanja | razvod napajanja: 2-2 N.m ravan odvijač 6 mm |
| Moment pritezanja | razvod napajanja: 2-2 N.m PZ2 odvijač 6 mm |
| Dubina | 50.5 mm |
| Kompatibilnost proizvoda | Spacial orman |
| [icw] kratkotrajna podnosiva struja kratkog spoja | 14.4 kA za 1 s |
| [ipk] nazivna vršna struja kratkog spoja | 60 kA |
