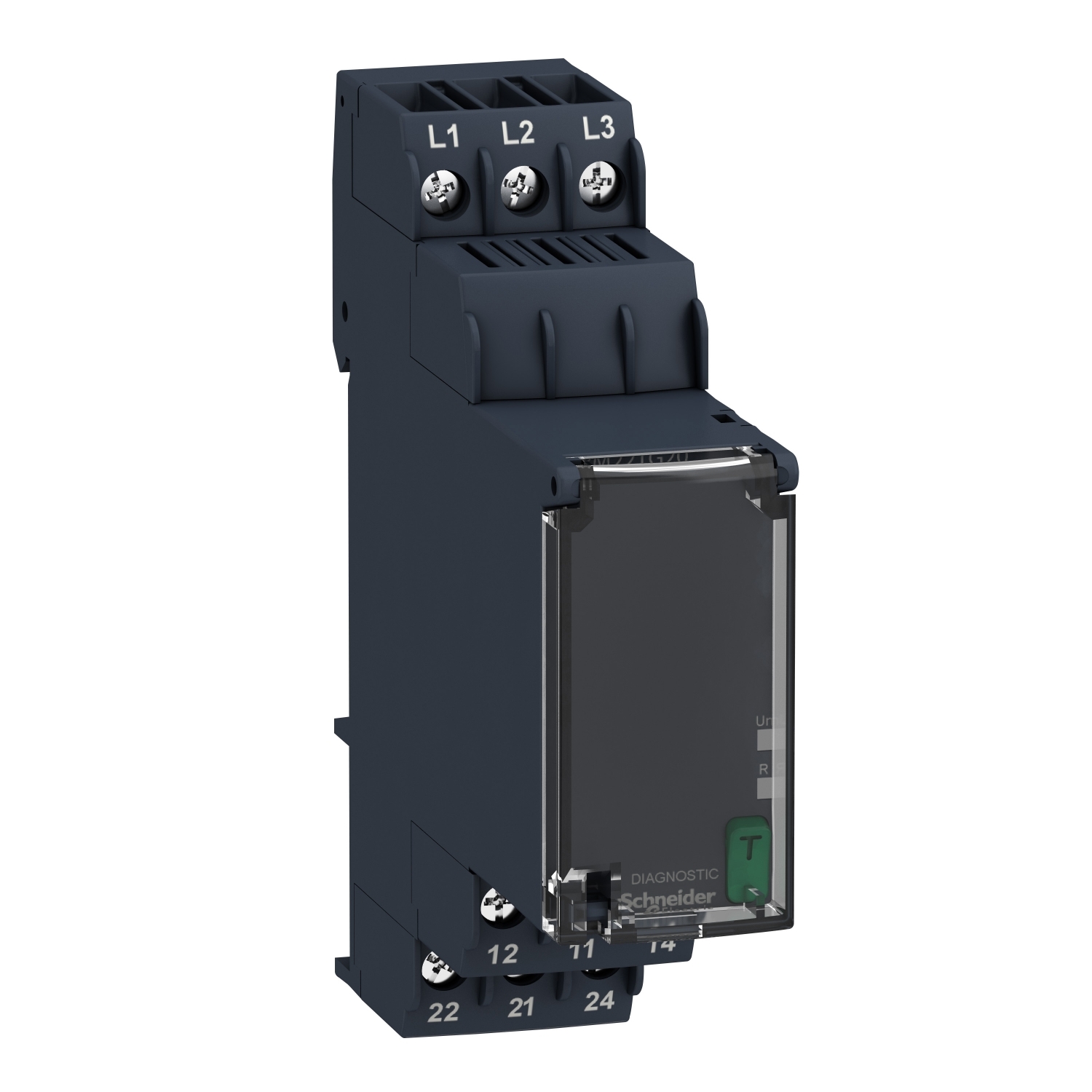

kontrolni relej – trofazni – 183…528 VAC, 2 C/O
- Šifra proizvoda: RM22TG20
- Kategorija: Releji
| Tip kontakata i sastav | 2 C/O |
|---|---|
| Tip proizvoda ili komponente | 3-phase control relay |
| Broj faza mreže | trofazne |
| Grupa proizvoda | Harmony Control Relays |
| [in] nazivna struja | 8 A |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
4.734,30 rsd
- Opis proizvoda
Zelio RM22TG upravljački relej omogućava nadzor napajanja u trofaznim mrežama. Ovaj modularni trofazni upravljački relej idealan je za nadgledanje električnih vrednosti u industrijskim i građevinskim razvodnim ormanima. Primenjuje se na široku vrstu opreme industrijske automatizacije kao što su dizalice, pakovanje, liftovi, tekstil, tretman voda.. Relej poseduje jedan od najužih oblika na tržištu sa širinom od 22.5 mm, koji omogućava fleksibilnu i laku ugradnju na DIN šinu, koristeći isti prostor kao i bilo koji modularni 1P DIN uređaj. Takođe nudi mogućnost odabira memorijske funkcije, integrisani LED indikator za indikaciju statusa kontrole, zaptivanje poklopca, sa jednostavnim i preciznim podešavanjima pomoću tastera. Omogućava automatsko upravljanje isključivanjem i informacije o greškama radi brze identifikacije i rešavanja problema. Multifunkcijski uređaj za jednostavnu integraciju u logička kola: idealan za obnavljanje starih instalacija bez upotrebe PLC-a. 0 0 0 0 0 0 0 0 0 0 0 0
| Povezivanje – priključci | priključci na zavrtanj |
| Preklopna moć u va | 2000 VA |
| Tip proizvoda ili komponente | 3-phase control relay |
| Broj faza mreže | trofazne |
| Tip kontakata i sastav | 2 C/O |
| Tip vremenskog kašnjenja | bez |
| Nadzirani parametri releja | redosled faza |
| Nadzirani parametri releja | detekcija otkaza faze (2 ili više faza) |
| [in] nazivna struja | 8 A |
| Grupa proizvoda | Harmony Control Relays |
| Opseg merenja | 208…480 V napon AC |
| Ime releja | RM22TG |
| Tip releja | kontrolni relej |
| [uc] napon upravljačkog kola | 208…480 V |
| [us] nazivni napon napajanja | AC/DC |
| Minimalna struja preklapanja | 10 mA pri 5 V DC |
| Izlazni kontakti | 2 C/O |
| Vreme odziva | <= 200 ms |
| Kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | AC-1 u skladu sa IEC 60947-4-1 |
| Kategorija upotrebe | DC-1 u skladu sa IEC 60947-4-1 |
| Masa proizvoda | 0.09 kg |
| Maksimalni napon preklapanja | 250 V AC |
| Otpornost izolacije | > 100 MOhm pri 500 V DC u skladu sa IEC 60255-27 |
| Vreme reseta | 1500 milisekundi pri maksimalnom naponu |
| Povezivanje – priključci | vijčani priključci, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 1 x 0.5…1 x 3.3 mm² (AWG 20…AWG 12) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) fleksibilni sa kablovskim završetkom |
| Kategorija prenapona | III u skladu sa IEC 60664-1 |
| Kategorija prenapona | III u skladu sa UL 508 |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Materijal kućišta | samogasiva plastika |
| Pozicija montiranja ručice | bilo koja pozicija |
| Širina | 22.5 mm |
| Električna trajnost | 100000 ciklusa |
| Frekvencija napajanja | 50…60 Hz +/- 10 % |
| Sigurnosni podaci o pouzdanosti | MTTFd = 924.6 godina |
| Sigurnosni podaci o pouzdanosti | B10d = 850000 |
| Maksimalna struja preklapanja | 8 A AC |
| Statusne led lampice | LED lampica (žuta) relej ON |
| Statusne led lampice | LED lampica (zelena) uključen uređaj |
| Snaga potrošnje u va | 15-15 VA pri 480 V AC 60 Hz |
| Materijal kontakata | bez kadmijuma |
| Prag detekcije napona | < 100 V AC |
| Tip upravljanja | with test button |
| [Us] nazivni napon napajanja | , self-powered |
| Granice napona | 183-528 V AC |
| Mehanička trajnost | 10000000 ciklusa |
| Kompatibilnost | RM22 |
| Ograničenje napona upravljačkog kola | 183…528 V AC |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| Kašnjenje starta po uključenju napajanja | 650 milisekundi |
- Opis proizvoda
Zelio RM22TG upravljački relej omogućava nadzor napajanja u trofaznim mrežama. Ovaj modularni trofazni upravljački relej idealan je za nadgledanje električnih vrednosti u industrijskim i građevinskim razvodnim ormanima. Primenjuje se na široku vrstu opreme industrijske automatizacije kao što su dizalice, pakovanje, liftovi, tekstil, tretman voda.. Relej poseduje jedan od najužih oblika na tržištu sa širinom od 22.5 mm, koji omogućava fleksibilnu i laku ugradnju na DIN šinu, koristeći isti prostor kao i bilo koji modularni 1P DIN uređaj. Takođe nudi mogućnost odabira memorijske funkcije, integrisani LED indikator za indikaciju statusa kontrole, zaptivanje poklopca, sa jednostavnim i preciznim podešavanjima pomoću tastera. Omogućava automatsko upravljanje isključivanjem i informacije o greškama radi brze identifikacije i rešavanja problema. Multifunkcijski uređaj za jednostavnu integraciju u logička kola: idealan za obnavljanje starih instalacija bez upotrebe PLC-a. 0 0 0 0 0 0 0 0 0 0 0 0
| Povezivanje – priključci | priključci na zavrtanj |
| Preklopna moć u va | 2000 VA |
| Tip proizvoda ili komponente | 3-phase control relay |
| Broj faza mreže | trofazne |
| Tip kontakata i sastav | 2 C/O |
| Tip vremenskog kašnjenja | bez |
| Nadzirani parametri releja | redosled faza |
| Nadzirani parametri releja | detekcija otkaza faze (2 ili više faza) |
| [in] nazivna struja | 8 A |
| Grupa proizvoda | Harmony Control Relays |
| Opseg merenja | 208…480 V napon AC |
| Ime releja | RM22TG |
| Tip releja | kontrolni relej |
| [uc] napon upravljačkog kola | 208…480 V |
| [us] nazivni napon napajanja | AC/DC |
| Minimalna struja preklapanja | 10 mA pri 5 V DC |
| Izlazni kontakti | 2 C/O |
| Vreme odziva | <= 200 ms |
| Kategorija upotrebe | AC-15 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | DC-13 u skladu sa IEC 60947-5-1 |
| Kategorija upotrebe | AC-1 u skladu sa IEC 60947-4-1 |
| Kategorija upotrebe | DC-1 u skladu sa IEC 60947-4-1 |
| Masa proizvoda | 0.09 kg |
| Maksimalni napon preklapanja | 250 V AC |
| Otpornost izolacije | > 100 MOhm pri 500 V DC u skladu sa IEC 60255-27 |
| Vreme reseta | 1500 milisekundi pri maksimalnom naponu |
| Povezivanje – priključci | vijčani priključci, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 1 x 0.5…1 x 3.3 mm² (AWG 20…AWG 12) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) fleksibilni sa kablovskim završetkom |
| Kategorija prenapona | III u skladu sa IEC 60664-1 |
| Kategorija prenapona | III u skladu sa UL 508 |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Materijal kućišta | samogasiva plastika |
| Pozicija montiranja ručice | bilo koja pozicija |
| Širina | 22.5 mm |
| Električna trajnost | 100000 ciklusa |
| Frekvencija napajanja | 50…60 Hz +/- 10 % |
| Sigurnosni podaci o pouzdanosti | MTTFd = 924.6 godina |
| Sigurnosni podaci o pouzdanosti | B10d = 850000 |
| Maksimalna struja preklapanja | 8 A AC |
| Statusne led lampice | LED lampica (žuta) relej ON |
| Statusne led lampice | LED lampica (zelena) uključen uređaj |
| Snaga potrošnje u va | 15-15 VA pri 480 V AC 60 Hz |
| Materijal kontakata | bez kadmijuma |
| Prag detekcije napona | < 100 V AC |
| Tip upravljanja | with test button |
| [Us] nazivni napon napajanja | , self-powered |
| Granice napona | 183-528 V AC |
| Mehanička trajnost | 10000000 ciklusa |
| Kompatibilnost | RM22 |
| Ograničenje napona upravljačkog kola | 183…528 V AC |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
| Kašnjenje starta po uključenju napajanja | 650 milisekundi |
