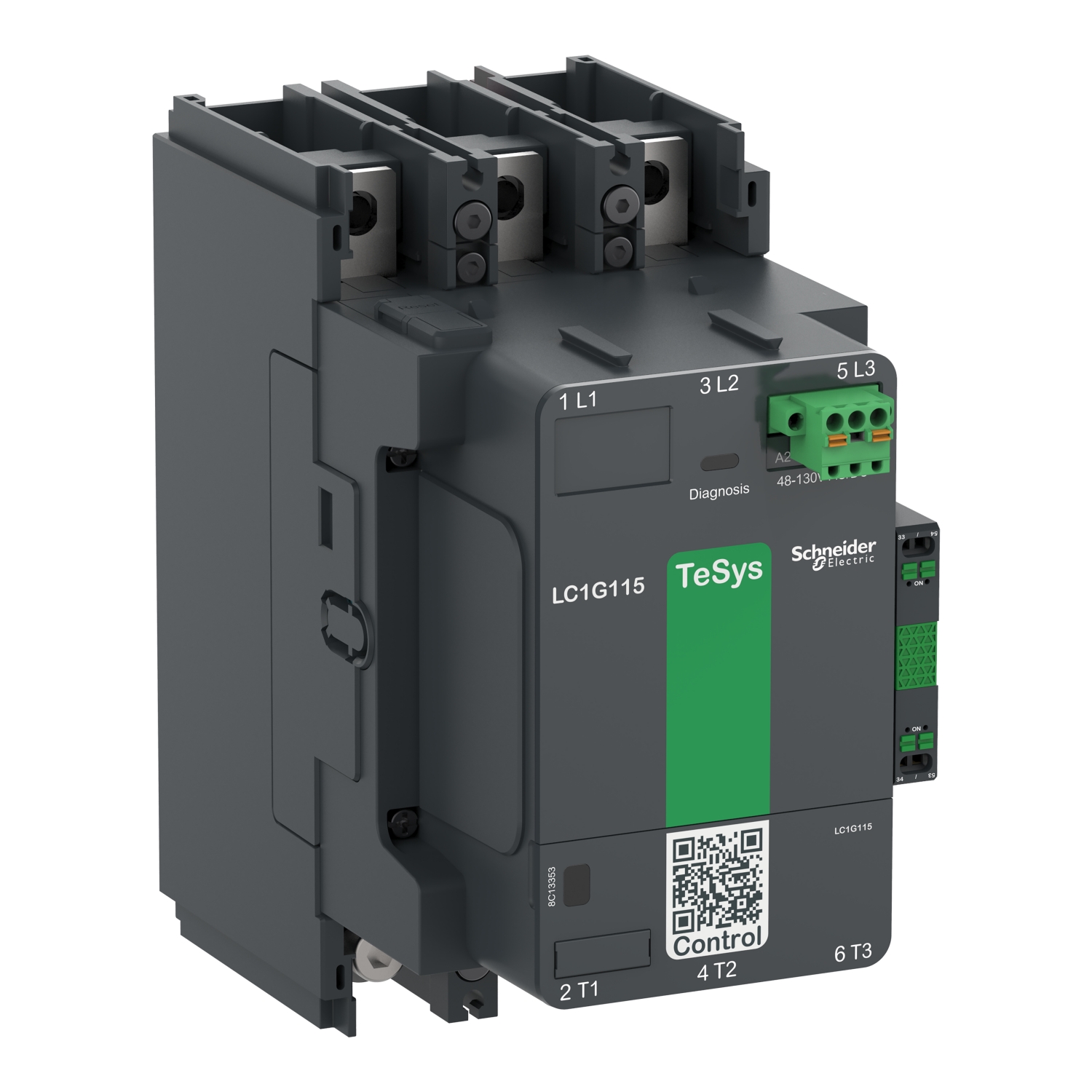

Kontaktor velike snage
Click to enlarge

Kontaktor velike snage, TeSys Giga, 3P (3NO), AC-3 <=440V 225A, standardna verzija, 48…130V AC/DC kalem širokog opsega

Broj polova3P
Kratko ime uređajaLC1G
Tip proizvoda ili komponentekontaktor
Napon upravljačkog kola48…130 V DC
Grupa proizvodaTeSys

Pogledaj u 360°

Kliknite na link kako biste proizvod pogledali iz svih uglova

142.320,54 rsd

Dodaj u Listu Želja
Uporedi
  • Opis proizvoda
Osnovne Informacije
[ue] nazivni napon <= 1000 V AC 50/60 Hz
[ue] nazivni napon <= 460 V DC
Primena kontaktora power switching
Primena kontaktora upravljanje motorom
Tip proizvoda ili komponente kontaktor
Broj polova 3P
Grupa proizvoda TeSys Giga
Ograničenje napona upravljačkog kola u radu: 0.8 Uc Min…1.1 Uc Max (at <60 °C)
Ograničenje napona upravljačkog kola propad napona: 0.1 Uc Max…0.45 Uc Min (at <60 °C)
Grupa proizvoda TeSys
Kratko ime uređaja LC1G
Napon upravljačkog kola 48…130 V AC 50/60 Hz
Napon upravljačkog kola 48…130 V DC
Kategorija upotrebe AC-1
Kategorija upotrebe AC-3
Kategorija upotrebe AC-3e
Kategorija upotrebe AC-4
Kategorija upotrebe AC-5A
Kategorija upotrebe AC-5B
Kategorija upotrebe AC-6a
Kategorija upotrebe AC-6B
Kategorija upotrebe AC-8b
Kategorija upotrebe AC-8a
Kategorija upotrebe DC-1
Kategorija upotrebe DC-3
Kategorija upotrebe DC-5
[ie] nazivna struja 330 A (at <40 °C) at <= 1000 V AC-1
[ie] nazivna struja 225 A (at <60 °C) at <= 440 V AC-3
Dopunske Informacije
Nosači za montažu ploča
Snaga držanja u w 7.8-7.8 W
[uimp] nazivni podnosivi impulsni napon 8 kV
Raspored kontakata 3 NO
Povezivanje – priključci kolo napajanja: sabirnica 2 – busbar cross section: 25 x 6 mm
Povezivanje – priključci kolo napajanja: prstenaste stopice 1 185-185 mm²
Povezivanje – priključci kolo napajanja: povezivanje na zavrtanj
Povezivanje – priključci upravljačko kolo: pritiskom 1 0.2-2.5 mm² – cable stiffness: jednožični višežični bez kablovskog završetka
Povezivanje – priključci upravljačko kolo: pritiskom 1 0.25-2.5 mm² – cable stiffness: fleksibilni sa kablovskim završetkom
Povezivanje – priključci upravljačko kolo: pritiskom 2 0.5-1.0 mm² sa kablovskim završetkom
Povezivanje – priključci upravljačko kolo: pritiskom 0.75-2.5 mm² – cable stiffness: jednožični višežični bez kablovskog završetka
Povezivanje – priključci upravljačko kolo: pritiskom 0.75-2.5 mm² – cable stiffness: fleksibilni sa kablovskim završetkom
Maksimalni radni ciklus 600 ciklusa/h AC-3
Maksimalni radni ciklus 600 ciklusa/h AC-3e
Maksimalni radni ciklus 300 ciklusa/h AC-1
Maksimalni radni ciklus 150 ciklusa/h AC-4
snaga držanja u VA 18.7-18.7 VA
Širina 108 mm
Dubina 193 mm
Snaga motora kw 55 kW at 230 V AC 50/60 Hz (AC-3e)
Snaga motora kw 110 kW at 400 V AC 50/60 Hz (AC-3e)
Snaga motora kw 110 kW at 415 V AC 50/60 Hz (AC-3e)
Snaga motora kw 132 kW at 440 V AC 50/60 Hz (AC-3e)
Snaga motora kw 132 kW at 500 V AC 50/60 Hz (AC-3e)
Snaga motora kw 160 kW at 690 V AC 50/60 Hz (AC-3e)
Snaga motora kw 132 kW at 1000 V AC 50/60 Hz (AC-3e)
Snaga motora kw 55 kW at 230 V AC 50/60 Hz (AC-3)
Snaga motora kw 110 kW at 400 V AC 50/60 Hz (AC-3)
Snaga motora kw 110 kW at 415 V AC 50/60 Hz (AC-3)
Snaga motora kw 132 kW at 440 V AC 50/60 Hz (AC-3)
Snaga motora kw 132 kW at 500 V AC 50/60 Hz (AC-3)
Snaga motora kw 160 kW at 690 V AC 50/60 Hz (AC-3)
Snaga motora kw 132 kW at 1000 V AC 50/60 Hz (AC-3)
Snaga motora kw 55 kW at 230 V AC 50/60 Hz (AC-4)
Snaga motora kw 110 kW at 400 V AC 50/60 Hz (AC-4)
Snaga motora kw 110 kW at 415 V AC 50/60 Hz (AC-4)
Snaga motora kw 129 kW at 440 V AC 50/60 Hz (AC-4)
Snaga motora kw 132 kW at 500 V AC 50/60 Hz (AC-4)
Snaga motora kw 132 kW at 690 V AC 50/60 Hz (AC-4)
Snaga motora kw 110 kW at 1000 V AC 50/60 Hz (AC-4)
Snaga motora hp 60 hp at 200/208 V 60 Hz
Snaga motora hp 75 hp at 230/240 V 60 Hz
Snaga motora hp 150 hp at 460/480 V 60 Hz
Snaga motora hp 150 hp at 575/600 V 60 Hz
Povezivanje 35 mm
[ith] dozvoljena termička struja u vazduhu 330 A (at 40 °C)
Nivo sigurnosne pouzdanosti B10d = 400000 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1
Nivo sigurnosne pouzdanosti B10d = 3000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1
Nazivna prekidna moć 2050 A at 440 V
Irms nazivna moć uključenja 2720 A at 440 V
Vreme uključenja/isključenja 40…70 ms zatvaranje
Vreme uključenja/isključenja 15…50 ms otvaranje
Moment pritezanja 18 N.m
[icw] kratkotrajna podnosiva struja kratkog spoja 1.8 kA – 10 s
[icw] kratkotrajna podnosiva struja kratkog spoja 1.0 kA – 30 s
[icw] kratkotrajna podnosiva struja kratkog spoja 0.85 kA – 1 min
[icw] kratkotrajna podnosiva struja kratkog spoja 0.56 kA – 3 min
[icw] kratkotrajna podnosiva struja kratkog spoja 0.44 kA – 10 min
Sertifikacija proizvoda CB Scheme
Sertifikacija proizvoda CCC
Sertifikacija proizvoda cULus
Sertifikacija proizvoda EAC
Sertifikacija proizvoda CE
Sertifikacija proizvoda UKCA
Sertifikacija proizvoda EU-RO-MR by DNV-GL
Snaga disipacije po polu 20 W AC-1 – Ith 330 A
Snaga disipacije po polu 8 W AC-3 – Ith 225 A
Prosečna impedansa 0.00015 Ω
Sastav pomoćnog kontakta 1 NO + 1 NC
Masa proizvoda 3.6 kg
udarna snaga u VA 640-640 VA
Tehnologija kalema ugrađeno ograničenje u oba smera
Mehanička trajnost 8 miliona ciklusa
Kategorija prenapona III
[ui] nazivni napon izolacije 1000 V
Udarna snaga u w 445 W
Visina 193 mm
Standardi EN/IEC 60947-4-1
Standardi EN/IEC 60947-5-1
Standardi UL 60947-4-1
Standardi CSA C22.2 No 60947-4-1
Standardi JIS C8201-4-1
Standardi JIS C8201-5-1
Standardi IEC 60335-1:Clause 30.2
Standardi IEC 60335-2-40:Annex JJ
Standardi UL 60335-1
Standardi UL 60335-2-40:Annex JJ
Pripadajući osigurač 250 A aM at <= 440 V for motor
Pripadajući osigurač 200 A aM at <= 690 V for motor
Pripadajući osigurač 400 A gG at <= 690 V
Broj modula po plc-a po računaru 0
Električna trajnost 300 ciklusa AC-1 pri Ue 400 V
Električna trajnost 500 ciklusa AC-3 pri Ue 400 V
Električna trajnost 500 ciklusa AC-3e pri Ue 400 V
Električna trajnost 150 ciklusa AC-4 pri Ue 400 V
Kompatibilnost LC1G
