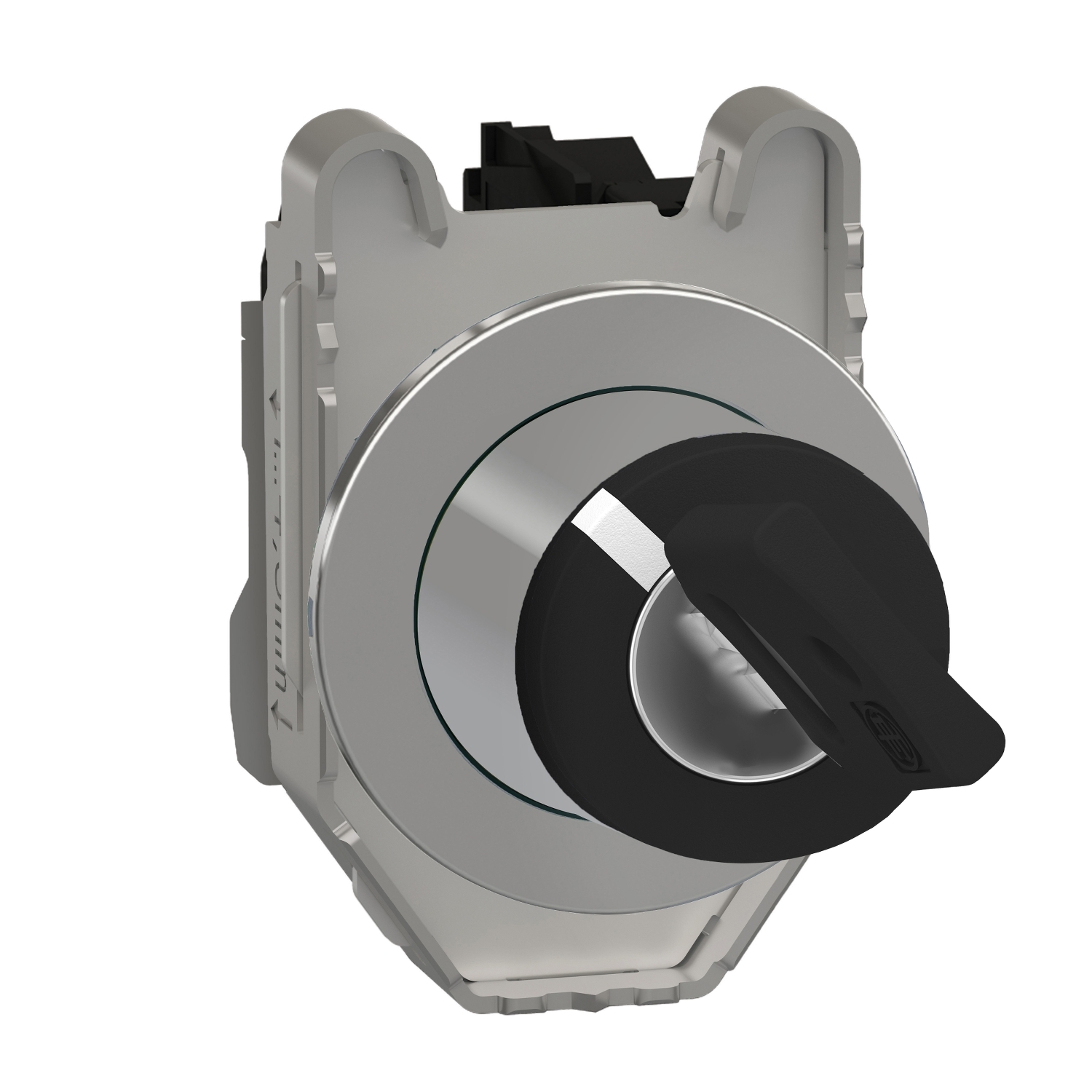

Key switch selector flush mounted, Harmony XB4, metal, black, 30mm, key 455, 2 positions, stay put, 1NO
- Šifra proizvoda: XB4FG21
- Kategorija: Tasteri od 22 mm, prekidači, signalne lampice
| Kratko ime uređaja | XB4F |
|---|---|
| Tip kontakata i sastav | 1 NO |
| Tip proizvoda ili komponente | izborni prekidač |
| Montaža uređaja | ugrađeni |
| Materijal podnožja | hromirani metal |
| Materijal montažnog rama | zamak |
| Grupa proizvoda | Harmony XB4 |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
7.745,16 rsd
- Opis proizvoda
Osnovne Informacije
| Prečnik za montiranje | 30.5 mm |
| Tip proizvoda ili komponente | izborni prekidač |
| Oblik glave signalne jedinice | okrugla |
| Materijal podnožja | hromirani metal |
| Profil glave uređaja | crna ključ taster |
| Grupa proizvoda | Harmony XB4 |
| Tip glave | ugrađeno |
| Kratko ime uređaja | XB4F |
| Povezivanje – priključci | vijčani priključni blokovi, <= 2 x 1.5 mm² sa kablovskim završetkom u skladu sa IEC 60947-1 |
| Povezivanje – priključci | vijčani priključni blokovi, >= 1 x 0.22 mm² bez kablovskog završetka u skladu sa IEC 60947-1 |
| Tip kontakata i sastav | 1 NO |
| Informacija o poziciji glave | 2 pozicije 90° |
| Tip glave uređaja | bez povratka |
| Materijal montažnog rama | zamak |
| Prodaja po nedeljivim količinama | 1 |
| Operacija kontakata | sporo isključenje |
Dopunske Informacije
| Upotreba kontakata | standardni kontakti |
| Opis priključaka iso n°1 | (13-14)NO |
| Zaštita od kratkog spoja | 10 A rastavni uložak tip gG u skladu sa IEC 60947-5-1 |
| Centar za fiksiranje | 40 x 50 mm (1…6 mm debljina panela) |
| [uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-1 |
| Gcr bridge | XB4FGCUST01 |
| Širina | 36.6 mm |
| Dubina | 100 mm |
| Materijal kontakata | legura srebra (Ag/Ni) |
| Pozicija vađenja ključa | sa leve strane |
| Mehanička trajnost | 1000000 ciklusa |
| Moment pritezanja | 0.8-1.2 N.m u skladu sa IEC 60947-1 |
| Pozitivno otvaranje | bez |
| [ith] dozvoljena termička struja u vazduhu | 10 A u skladu sa IEC 60947-5-1 |
| Masa proizvoda | 0.117 kg |
| Otpornost na uređaj za pranje pod pritiskom | 7000000 Pa pri 55 °C, razdaljina : 0.1 m |
| [ui] nazivni napon izolacije | 600 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 |
| Izolacija | ne |
| Vrednost momenta | 0.14 N.m NO menja električno stanje |
| Tip brave | key 455 |
| Visina | 47 mm |
| Način fiksiranja | sa zavrtnjima bez matice |
| Boja kapica/glave ili sočiva | crna |
| prilagodljiv | 1 |
| Prezentacija uređaja | kompletan proizvod |
| Električna trajnost | 1000000 ciklusa, AC-15, 2 A pri 230 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, AC-15, 3 A pri 120 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, AC-15, 4 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, DC-13, 0.2 A pri 110 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN 60947-5-1 dodatak C |
| Električna trajnost | 1000000 ciklusa, DC-13, 0.5 A pri 24 V, broj operacija <3600 ciklusa/h, faktor opterećenja: 0.5 u skladu sa EN 60947-5-1 dodatak C |
| [ie] nazivna radna struja | 3 A pri 240 V, AC-15, A600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 6 A pri 120 V, AC-15, A600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.1 A pri 600 V, DC-13, Q600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.27 A pri 250 V, DC-13, Q600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 0.55 A pri 125 V, DC-13, Q600 u skladu sa IEC 60947-5-1 |
| [ie] nazivna radna struja | 1.2 A pri 600 V, AC-15, A600 u skladu sa IEC 60947-5-1 |
| Kompatibilnost | XB4 |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-6) pri 5 V i 1 mA u čistoj sredini u skladu sa IEC 60947-5-4 |
| Električna pouzdanost iec 60947-5-4 | λ < 10exp(-8) pri 17 V i 5 mA u čistoj sredini u skladu sa IEC 60947-5-4 |
| Oblik glave zavrtnja | ukrštena kompatibilno sa Philips no 1 odvijač |
| Oblik glave zavrtnja | ukrštena kompatibilno sa pozidriv No 1 odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 4 mm odvijač |
| Oblik glave zavrtnja | sa prorezom kompatibilno sa matica Ø 5.5 mm odvijač |
| Montaža uređaja | ugrađeni |
