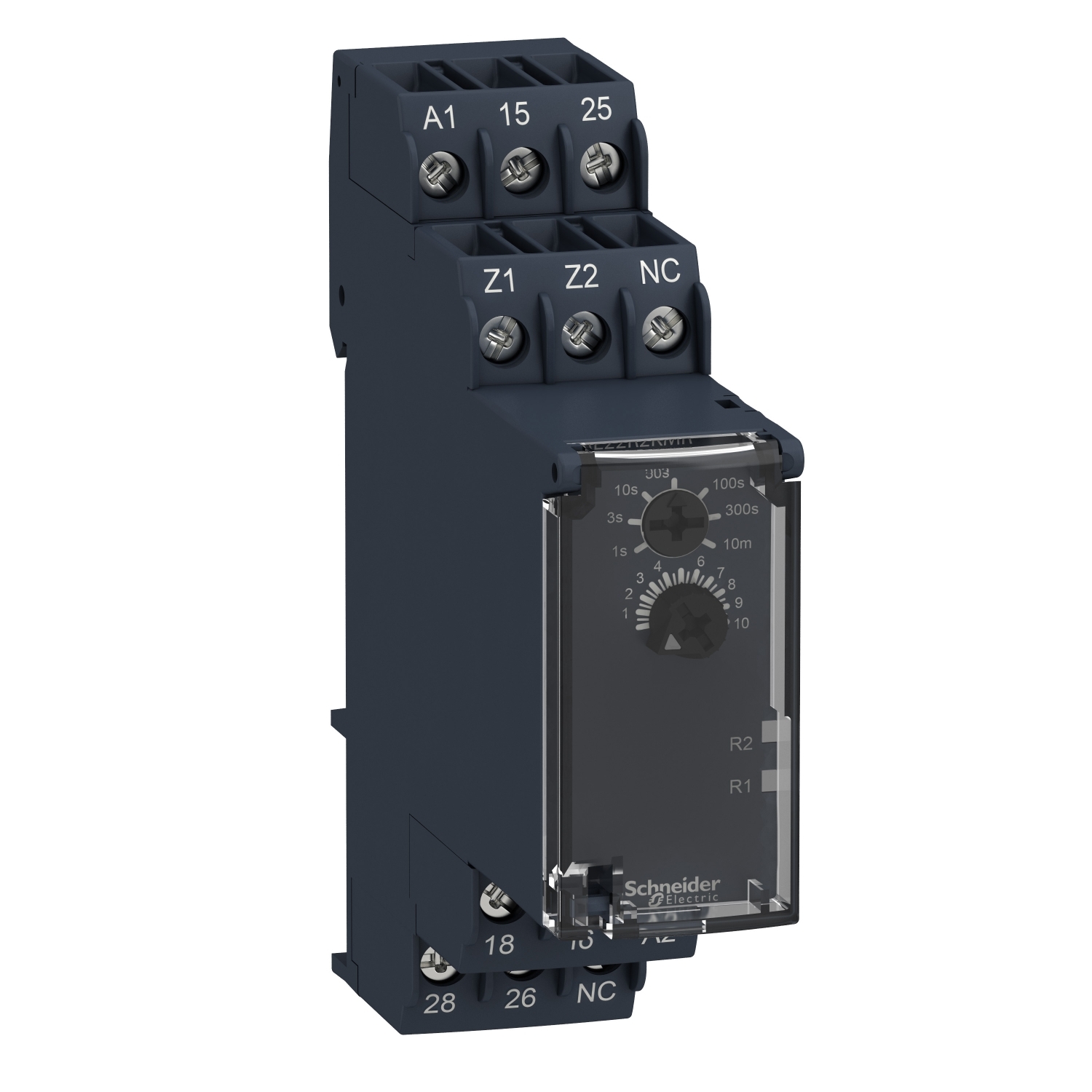

kašnjenje po isključenju – vremenski relej – 0.05s…10min – 24…240V AC/DC – 2C/O
- Šifra proizvoda: RE22R2KMR
- Kategorija: Releji
| Kratko ime uređaja | RE22 |
|---|---|
| Tip kontakata i sastav | 2 C/O |
| Tip proizvoda ili komponente | modularni vremenski relej |
| Nazivna izlazna struja | 5 A |
| Grupa proizvoda | Harmony Timer Relays |
| [in] nazivna struja | 5 A |
Pogledaj u 360°
Kliknite na link kako biste proizvod pogledali iz svih uglova
17.349,20 rsd
- Opis proizvoda
Osnovne Informacije
| Povezivanje – priključci | priključci na zavrtanj |
| Tip proizvoda ili komponente | modularni vremenski relej |
| Tip kontakata i sastav | 2 C/O |
| Nazivna izlazna struja | 5 A |
| [in] nazivna struja | 5 A |
| Priključak na vozilu | relej |
| Tip digitalnog izlaza | relej |
| Grupa proizvoda | Harmony Timer Relays |
| [uc] napon upravljačkog kola | 24…240 V |
| Kratko ime uređaja | RE22 |
Dopunske Informacije
| Number of functions | 1 |
| Snaga potrošnje u w | 2 W pri 240 V DC |
| Puzna staza | 4 kV/3 u skladu sa IEC 60664-1 |
| Preklopna moć u va | 1250 VA |
| dostupna funkcija | K-Delay on de-energization (without auxiliary supply)-1 C/O |
| Masa proizvoda | 0.1 kg |
| Pozicija montaže | bilo koja pozicija |
| Naponski drift | +/- 0.2 %/V |
| Vreme reseta | 100 milisekundi pri isključenju |
| Povezivanje – priključci | vijčani priključci, 1 x 0.5…1 x 3.3 mm² (AWG 20…AWG 12) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 2 x 0.5…2 x 2.5 mm² (AWG 20…AWG 14) jednožični bez kablovskog završetka |
| Povezivanje – priključci | vijčani priključci, 1 x 0.2…1 x 2.5 mm² (AWG 24…AWG 14) fleksibilni sa kablovskim završetkom |
| Povezivanje – priključci | vijčani priključci, 2 x 0.2…2 x 1.5 mm² (AWG 24…AWG 16) fleksibilni sa kablovskim završetkom |
| Opseg vremenskog kašnjenja | 10…100 s |
| Opseg vremenskog kašnjenja | 0.05…1 s |
| Opseg vremenskog kašnjenja | 30…300 s |
| Opseg vremenskog kašnjenja | 3…30 s |
| Opseg vremenskog kašnjenja | 1…10 min |
| Opseg vremenskog kašnjenja | 1…10 s |
| Opseg vremenskog kašnjenja | 0.3…3 s |
| Kategorija prenapona | III u skladu sa IEC 60664-1 |
| Napon ulaza | <= 2.4 V |
| Držač za montažu | 35 mm DIN šina u skladu sa IEC 60715 |
| Materijal kućišta | samogasivi |
| Statusne led lampice | zelena LED pozadinsko osvetljenje (trajna) za indikacija izbornog prekidača |
| Statusne led lampice | žuta LED lampica (trajna) za izlazni relej aktiviran |
| Statusne led lampice | žuta LED lampica (trajna) za uključen uređaj |
| Širina | 22.5 mm |
| Vrsta kašnjenja | K |
| Frekvencija napajanja | 50…60 Hz +/- 5 % |
| Tačnost ponavljanja | +/- 0.5 % u skladu sa IEC 61812-1 |
| Sigurnosni podaci o pouzdanosti | B10d = 160000 |
| Sigurnosni podaci o pouzdanosti | MTTFd = 171.2 godina |
| Tip i sastav kontakta | 2 C/O vremenski podesivi kontakt, bez kadmijuma |
| Podešavanje tačnosti kašnjenja | +/- 10 % od pune skale pri 25 °C u skladu sa IEC 61812-1 |
| Maksimalno kašnjenje odgovora | 350 milisekundi |
| Način upravljanja | zakretna ručica |
| Način upravljanja | potenciometar spoljašnji |
| Otpornost izolacije | 100 MOhm pri 500 V DC u skladu sa IEC 60664-1 |
| Otpornost na mikroprekide | 10 milisekundi |
| Snaga potrošnje u va | 3-3 VA pri 240 V AC |
| Maksimalna struja preklapanja | 5 A |
| Opseg napona | 0.85…1.1 Us |
| Tip upravljanja | with test button |
| Maksimalni napon preklapanja | 250 V AC |
| Tip kontrasta i sastav | 2 C/O |
| Funkcionalnost | vremenska zakasnelo isključenje |
| Temperaturni drift | +/- 0.05 %/°C |
| [us] nazivni napon napajanja | 24…240 V AC/DC 50/60 Hz |
| Minimalna struja preklapanja | 10 mA pri 5 V DC |
| Električna trajnost | 100000 ciklusa, 2 A pri 24 V, DC-1 |
| Električna trajnost | 100000 ciklusa, 5 A pri 250 V, AC-1 |
| Mehanička trajnost | 10000000 ciklusa |
| [uimp] nazivni podnosivi impulsni napon | 5 kV za 1.2-50 mikrosekundi u skladu sa IEC 60664-1 |
| Tip kašnjenja | delay on de-energization |
| Moment pritezanja | 0.6-1 N.m u skladu sa IEC 60947-1 |
